六股捻制钢丝绳三维结构设计模型

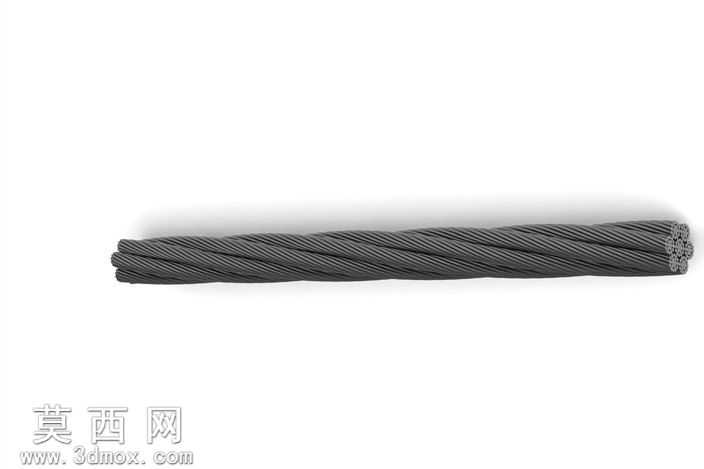

本模型为六股捻制钢丝绳的三维参数化设计成果，建模过程围绕钢丝绳真实生产工艺中的捻制逻辑展开，首先完成单根钢丝的螺旋扫掠路径规划，依据六股绳的标准捻距、捻角参数，搭建单股钢丝束的螺旋装配基准，确保每根钢丝的螺旋升角与实际生产参数保持一致，避免出现结构干涉或形态失真的问题。在单股结构建模完成后，以绳芯为中心基准，将六组独立的钢丝束按照统一的捻向、捻距参数进行圆周阵列装配，通过几何约束锁定每股绳与绳芯的贴合关系，还原多股钢丝绳捻制后紧密咬合的结构特征，同时对绳体端面的截切形态进行精细化处理，清晰呈现每股钢丝的排布层次与截面构成，让模型能够直观展示六股绳的内部结构逻辑。材质渲染阶段针对洁净钢的材质特性进行参数调试，摒弃生锈材质的粗糙质感表现，调整金属材质的漫反射、高光反射与粗糙度参数，还原优质钢材表面细腻的金属光泽与冷冽质感，同时通过细微的表面纹理映射，模拟钢丝冷拉加工后形成的细微纵向纹路，避免材质表现过于光滑失真，让绳体外观既具备钢材的硬朗质感，又能体现捻制结构形成的螺旋纹理细节。结构设计上充分考虑六股绳的实际受力特性，建模时严格控制每股绳之间的贴合间隙，既保证模型装配无几何干涉，又还原真实钢丝绳受力后各股之间相互挤压、协同承重的结构关系，绳体整体的螺旋走向连续顺滑，无局部扭曲、路径错位的问题，端面的钢丝截面排布整齐，能够清晰区分绳芯与外层六股钢丝的结构边界。整体设计以还原真实六股钢丝绳的结构形态与材质特征为核心思路，通过精准的路径建模与参数化装配，完整复现六股绳的捻制结构特点，洁净钢的材质设定也突出了产品未发生锈蚀的优质外观状态，可用于五金构件结构展示、起重承重部件选型参考、相关机械结构的装配模拟等场景，模型结构严谨，细节表现到位，能够准确传递六股钢丝绳的结构特征与材质特性。
