卧式小型储油罐体三维结构设计

　　在移动液压动力单元、小型工程作业设备的液压系统布局中，这类卧式小型储油罐体的设计合理性，直接影响整套液压回路的运行稳定性。不同于大型工业储油罐的大容积、固定式安装设计，这类小容积罐体更多适配集成度较高的紧凑型液压站，或是搭载在移动作业设备上作为配套储油部件，需要在有限的安装空间内完成储油、散热、杂质沉淀、空气分离等核心功能。

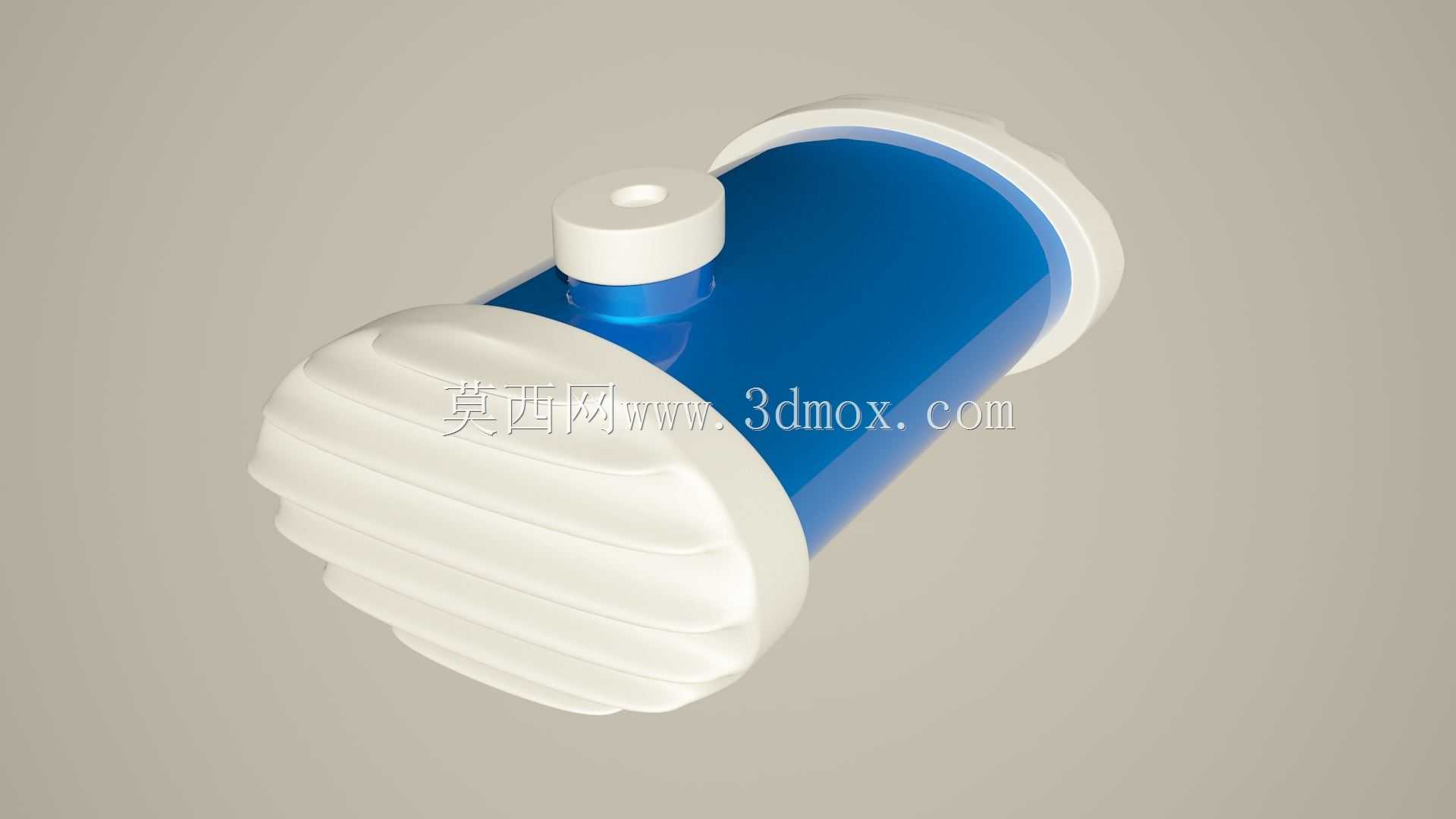

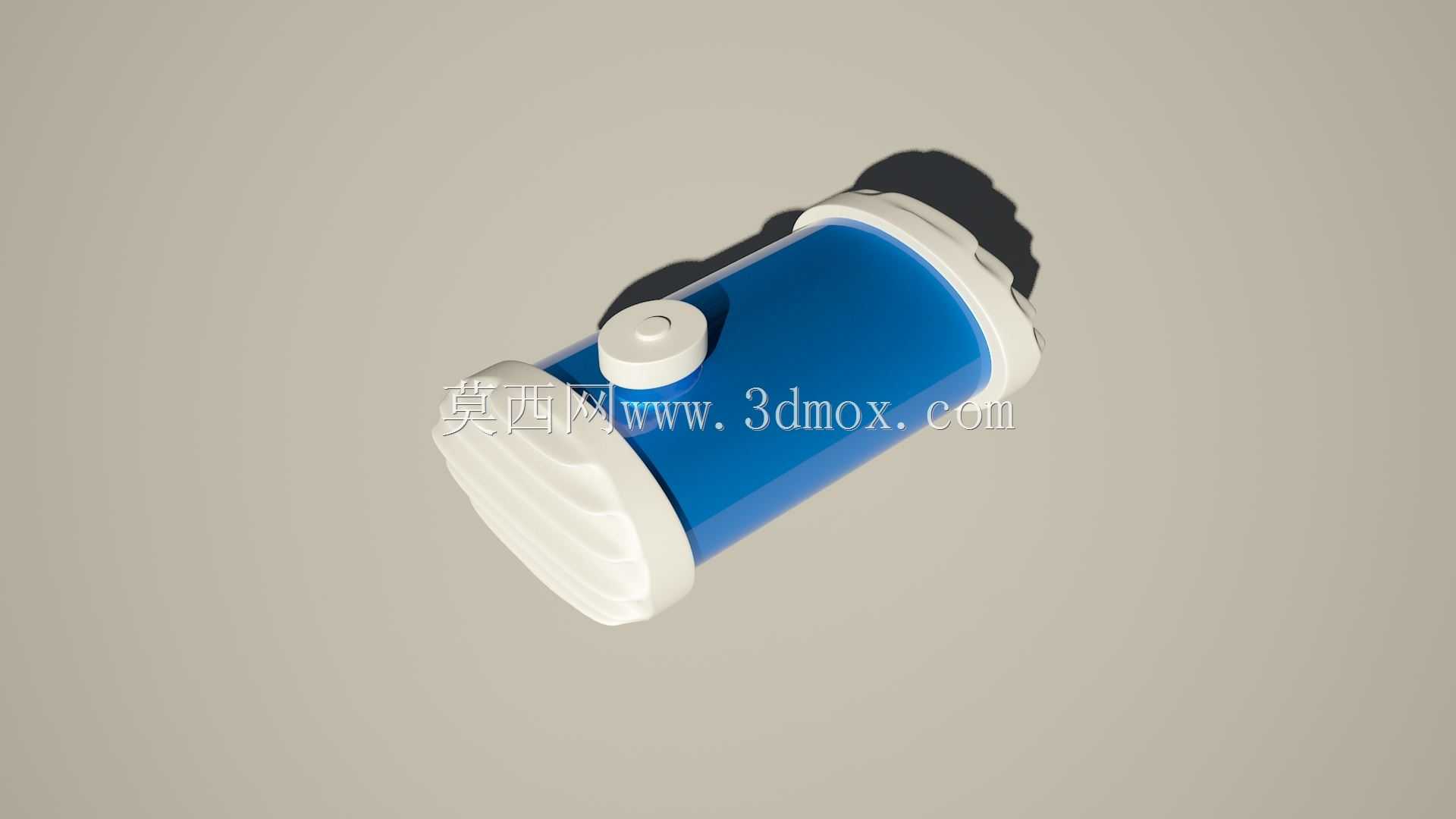

　　从结构设计逻辑来看，这款罐体采用圆柱形卧式主体结构，相比方形箱体，圆柱壳体在同等壁厚下的承压能力更强，能够承受液压系统回油过程中产生的瞬时压力波动，同时圆柱形内壁没有直角死角，液压油在罐内循环时不容易形成流动死区，能减少油泥在边角位置的沉积，延长液压油的更换周期。罐体两端采用端盖密封结构，端盖与筒体的连接部位做了加厚处理，既可以通过焊接实现永久密封，也能根据后期维护需求设计成法兰连接形式，方便对罐体内部进行定期清理。

　　罐体顶部设置的凸起注油口，位置经过重心校核，布置在罐体轴向靠近中心的位置，注油时可以避免油液直接冲击罐体内壁产生大量气泡，注油口自带的密封盖结构能够防止设备运行过程中粉尘、水分进入罐内污染油液，同时预留的通气结构可以平衡罐体内外压力，避免液压泵吸油时罐内形成负压导致吸油不足、气蚀等问题。注油口的尺寸设计兼顾了注油效率和密封可靠性，既能够满足常规加油枪的注油操作，也不会因为开口过大导致密封难度提升。

　　在安装边界的考量上，这款卧式罐体的轴向长度与径向直径比例控制在2.2:1左右，这种比例设计能够让罐体在卧式安装时保持较低的重心，适配移动设备的安装需求，减少设备行进过程中罐内油液晃动产生的冲击力。罐体两端的端盖外侧预留了安装固定的接口位置，可以通过抱箍或者支架直接固定在设备的安装基座上，不需要额外在筒体上焊接安装座，避免焊接应力导致筒体变形影响密封性能。罐体的径向尺寸经过适配校核，能够匹配多数紧凑型液压站的安装层间距，不会和周边的液压泵、阀组、管路产生干涉。

　　从实际功能实现的角度，这款罐体的容积设计匹配额定流量15-25L/min的液压系统，能够满足液压系统油液循环过程中的扩容需求，让回油在罐内有足够的停留时间，裹挟在油液中的气泡可以充分上浮析出，油液携带的金属碎屑、杂质可以逐步沉淀到罐体底部，避免杂质进入液压泵、控制阀等精密元件造成磨损。罐体的筒体壁厚根据常用的液压系统工作压力选取，常规使用场景下采用2-3mm的钢板或者铝合金材质即可满足强度要求，如果应用在有腐蚀性介质的场景，也可以更换为不锈钢材质或者在内壁做防腐涂层处理。

　　在管路接口的布局上，这款罐体的回油口、吸油口、泄油口可以根据实际系统的布局需求在端盖或者筒体下部预留位置，吸油口通常设置在罐体径向的下部位置，距离罐体底部预留足够的沉淀空间，避免吸入沉积在底部的杂质；回油口则设置在罐体轴向的一端，回油方向朝向罐体内壁，让回油沿着罐体内壁缓慢流动，减少油液搅动产生的气泡。这种布局方式能够让油液在罐内形成平缓的循环流场，提升油液散热和气泡分离的效率，不需要额外在罐内加装隔板就能达到不错的整流效果，简化了罐体的加工工艺，降低了制造成本。

　　针对移动设备的使用场景，这款罐体的卧式结构相比立式结构，在设备倾斜、颠簸工况下的抗晃荡性能更好，油液不容易从注油口的通气结构溢出，同时较低的安装重心也能提升移动设备的运行稳定性，减少设备侧翻的风险。罐体表面可以根据安装环境的需求做喷漆、阳极氧化等表面处理，提升防锈、防腐蚀能力，适配户外作业、潮湿环境等不同的使用场景。
