0402封装贴片式电阻器三维结构设计

　　在消费电子、工业控制板卡、汽车电子模块的SMT产线设计环节，0402封装的贴片电阻是板级电路里用量极大的基础被动元件，这类元件的三维建模精度，直接影响PCB Layout阶段的干涉检查、钢网开孔设计、贴片机吸嘴选型以及回流焊工艺的仿真验证。不同于传统通孔电阻的立式安装逻辑，0402贴片电阻采用全表面贴装结构，两端的端电极直接与PCB焊盘形成锡铅或者无铅焊料的冶金结合，不需要在PCB上钻设安装孔，能够大幅提升板卡的元件排布密度，适配当下电子产品轻薄短小的设计趋势。

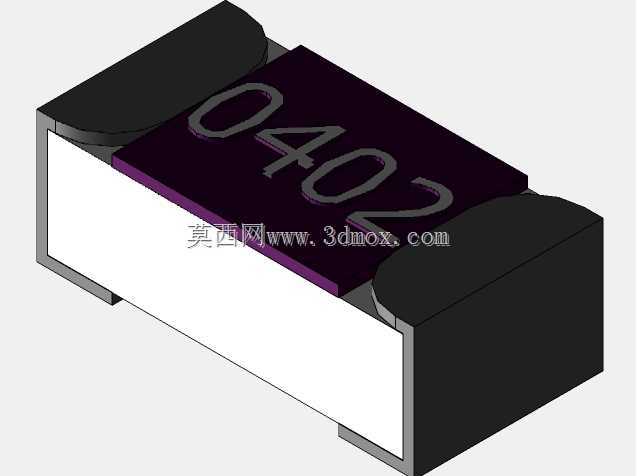

　　从实际功能特性来看，这款0402电阻承担着电路里的分压、限流、阻抗匹配、信号衰减等核心作用，在高频信号链路里，其自身的寄生参数、端电极的电容效应都会直接影响电路的信号完整性，因此建模阶段对其外形轮廓的还原度要求极高，不能简单用方块加两个电极块做简化处理。模型还原了电阻本体的三层结构：中间的氧化铝陶瓷基底是整个元件的承载结构，具备高绝缘性、高热导率的特点，能够把电阻工作时产生的焦耳热快速传导到PCB焊盘上；陶瓷基底表面印刷的电阻层是实现阻值功能的核心区域，模型表面还原了0402的丝印标识，和实物元件的标识位置、字体比例保持一致；两端的三层端电极结构也做了细节还原，从内到外分别是与陶瓷基底结合的银钯层、中间的镍阻挡层、最外层的锡镀层，端电极的圆弧过渡结构完全匹配实物的冲压成型特征，避免建模时出现直角锐边导致的干涉误判。

　　设计思路上，这款模型完全遵循JEDEC标准里的0402封装尺寸规范，长度方向控制在1.0mm±0.05mm，宽度方向为0.5mm±0.05mm，本体厚度根据常规厚膜电阻的规格设定为0.35mm±0.05mm，两端电极的宽度各占本体长度方向的0.25mm左右，电极的外圆弧半径严格匹配标准封装的焊盘设计要求，确保在做PCB装配仿真时，焊盘与电极的重叠区域完全符合SMT工艺的焊接要求。安装边界方面，模型在电极底部预留了与焊盘接触的基准平面，能够直接导入PCB设计软件做3D布局检查，计算元件与周边走线、相邻元件、结构壳体的安全距离——在高密度板卡设计里，0402电阻与周边元件的间距通常需要控制在0.15mm以上，避免回流焊过程中出现元件立碑、锡珠桥连等工艺缺陷，精准的三维模型能够让结构工程师在设计阶段就提前排查间距不足的问题，减少打样后的改板次数。

　　从产线适配的角度，这款模型的顶部平面平整度、端电极的外形轮廓完全匹配主流中速贴片机的视觉识别算法特征，在做产线虚拟调试时，可以直接导入贴片机的离线编程软件，验证吸嘴拾取的位置、视觉相机的识别框是否能够完整捕捉元件特征，避免因为模型外形偏差导致的吸嘴拾取失败、识别抛料等问题。另外，在做热仿真分析时，模型的陶瓷基底、电极层的结构分层能够帮助热仿真工程师准确设置不同材料的热导率参数，模拟电阻在额定功率下的温升分布，验证焊盘的散热设计是否满足降额要求，避免长期工作时因为温升过高导致电阻阻值漂移、焊料疲劳开裂等可靠性问题。不同于大封装的贴片元件，0402电阻因为尺寸极小，手工焊接的难度较大，在维修场景下，精准的三维模型也能帮助维修人员提前判断烙铁头的操作空间，选择合适规格的烙铁头和焊锡丝，避免焊接时烫伤周边的小型元件。在做整机结构的跌落、振动仿真时，这款模型的质量属性按照实物的实际重量设置，能够准确模拟元件在振动冲击下的焊盘应力分布，验证焊盘的设计强度是否满足车载、工业级产品的可靠性要求，避免在长期振动环境下出现元件脱落、焊盘断裂的失效问题。
