多缸对置式曲轴连杆活塞组合结构

项目分类:通用机械零部件 发布时间:2022-01-04 ID:486608
  • 多缸对置式曲轴连杆活塞组合结构
  • 多缸对置式曲轴连杆活塞组合结构
  • 多缸对置式曲轴连杆活塞组合结构
  • 多缸对置式曲轴连杆活塞组合结构
  • 多缸对置式曲轴连杆活塞组合结构
  • 多缸对置式曲轴连杆活塞组合结构
  • 多缸对置式曲轴连杆活塞组合结构
  • 多缸对置式曲轴连杆活塞组合结构
  • 多缸对置式曲轴连杆活塞组合结构

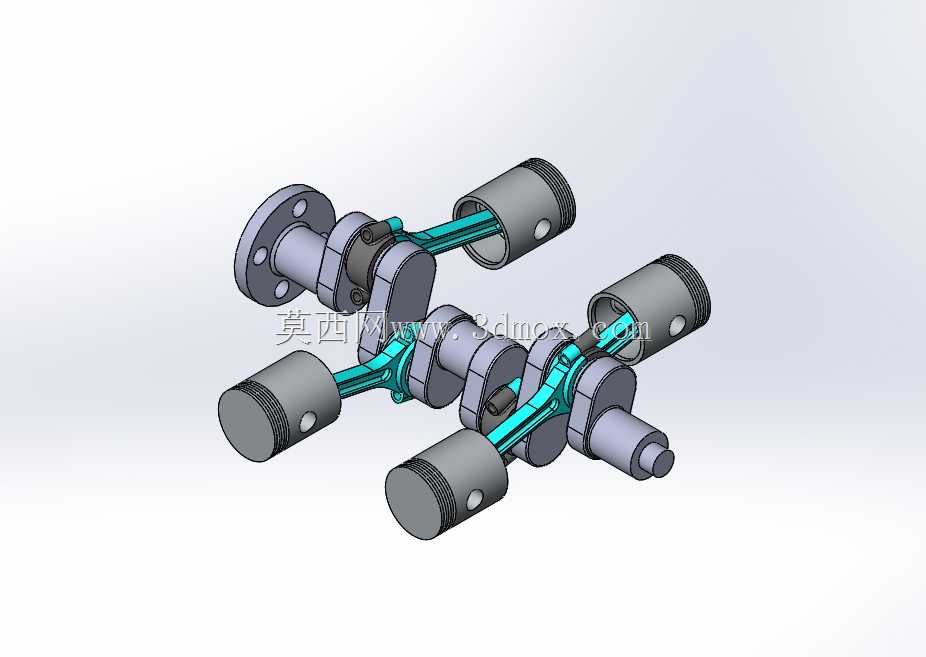

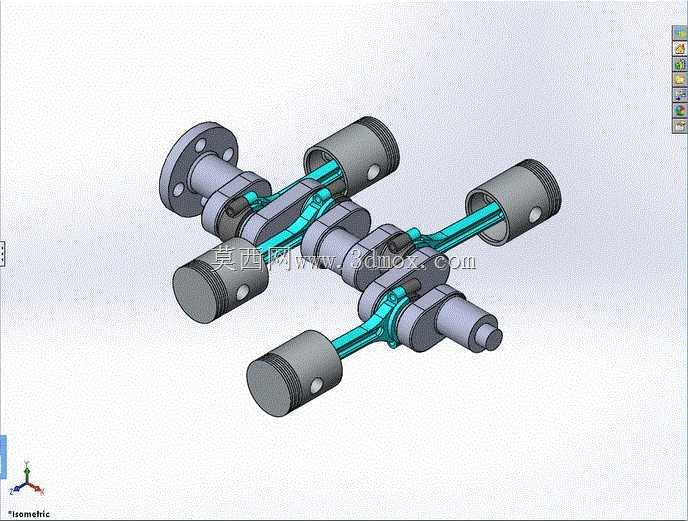

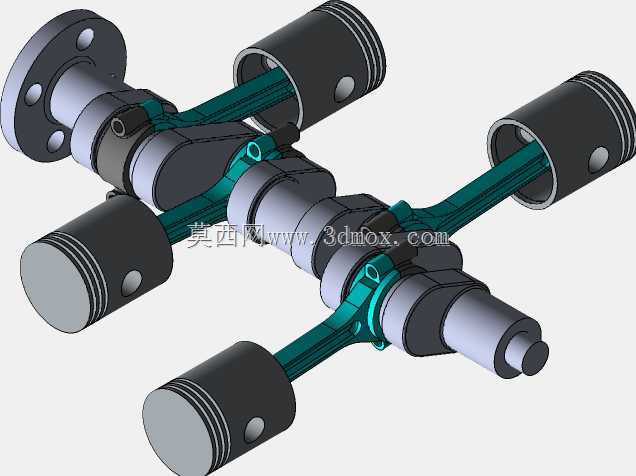

  这套对置式曲轴连杆活塞组合结构,常见于水平对置动力单元的核心传动段,在小型通用动力设备、特种作业动力模组、低重心紧凑型动力装置中应用广泛,区别于直列、V型排布的曲轴结构,其对置的活塞布局能抵消大部分往复惯性力,大幅降低动力运行时的整机振动水平,对安装基座的抗振强度要求更低,适配对振动控制有严格要求的搭载场景。

  从实际功能来看,这套结构承担着动力单元内活塞往复运动到旋转运动的转换职责,活塞承接燃烧做功产生的直线推力,通过活塞销传递给连杆,连杆再将交变的推力、拉力传递到曲轴的曲柄销位置,最终由曲轴的主轴颈输出稳定的旋转扭矩,带动后续负载端运转。整套结构的运动副配合精度直接决定动力单元的输出效率、运行噪声与使用寿命,设计阶段需要反复校核各运动件的干涉边界,避免全行程内出现部件碰擦。

  设计思路上,这套曲轴采用整体式锻造主轴结构,各曲柄销按照对置缸的做功相位排布,相邻曲柄的夹角匹配对置缸的点火间隔,保证动力输出的平顺性;连杆采用剖分式大头结构,方便与曲柄销的装配连接,小头端通过活塞销与活塞铰接,活塞上的环槽位置预留了气环、油环的安装空间,保证燃烧室的密封与缸壁润滑油的刮除。主轴颈位置设计有润滑油道连通结构,运行时压力润滑油可以通过轴颈内部的油孔输送到曲柄销、连杆大头轴承位置,形成持续的油膜润滑,降低运动副的磨损速率。

  从安装边界来看,曲轴两端的主轴颈为同轴圆柱结构,直径匹配标准主轴承座的安装尺寸,端部的法兰结构用于连接飞轮或者动力输出端的联轴器,法兰上的螺栓孔位置按照通用动力输出接口的节圆分布设计,可直接适配同规格的连接部件。活塞的外圆尺寸匹配对应缸径的气缸套,安装时需要保证活塞销孔与连杆小头的同轴度,避免出现偏磨导致的拉缸故障。整套结构的轴向总长度适配紧凑型动力舱的布置空间,对置活塞的外伸距离控制在合理范围内,不会超出动力单元的壳体安装边界,曲轴的轴向窜动间隙通过主轴瓦的止推结构进行限位,保证全工况下的轴向位置稳定。

  在结构细节处理上,曲柄臂位置做了合理的减重设计,在保证曲轴整体扭转强度、弯曲强度满足最大爆发压力要求的前提下,去除了非受力区域的多余材料,降低曲轴自身的旋转惯量,提升动力响应速度。连杆的杆身采用工字型截面设计,在兼顾抗拉、抗压强度的同时,尽可能降低连杆自身的往复质量,减少曲轴运转时的不平衡载荷。活塞裙部设计有微凸的型线,适配热态下的活塞变形,保证活塞在缸套内运行时的导向稳定性,避免冷态敲缸、热态卡滞的问题。各运动部件的圆角位置都做了应力释放处理,避免交变载荷下出现应力集中导致的部件疲劳断裂,尤其是曲轴主轴颈与曲柄臂的过渡位置、连杆大头与杆身的过渡位置,都采用了大圆角过渡设计,提升部件的疲劳寿命。
