凹凸配合式迪蒙碗结构三维设计

　　在精密光学实验、小型工装定位、特种物料承载的场景里，这类凹凸配合的碗状构件是很常见的定位承载元件，很多人习惯叫它迪蒙碗，核心作用是实现两个组件之间的快速对中、无间隙贴合，同时承受一定的轴向压合载荷，避免配合面出现错位、窜动的问题。从实际使用的场景来看，这类构件常被用在光学调整架的末端定位、小型模具的模腔对位、实验室样品台的快换接口位置，相比平面对接的结构，碗状的凹凸配合能自动补偿小角度的安装偏差，不需要反复调整对位螺栓就能实现同轴度0.02mm以内的配合精度，在频繁拆装的快换工位上，能减少至少60%的对位调整时间。

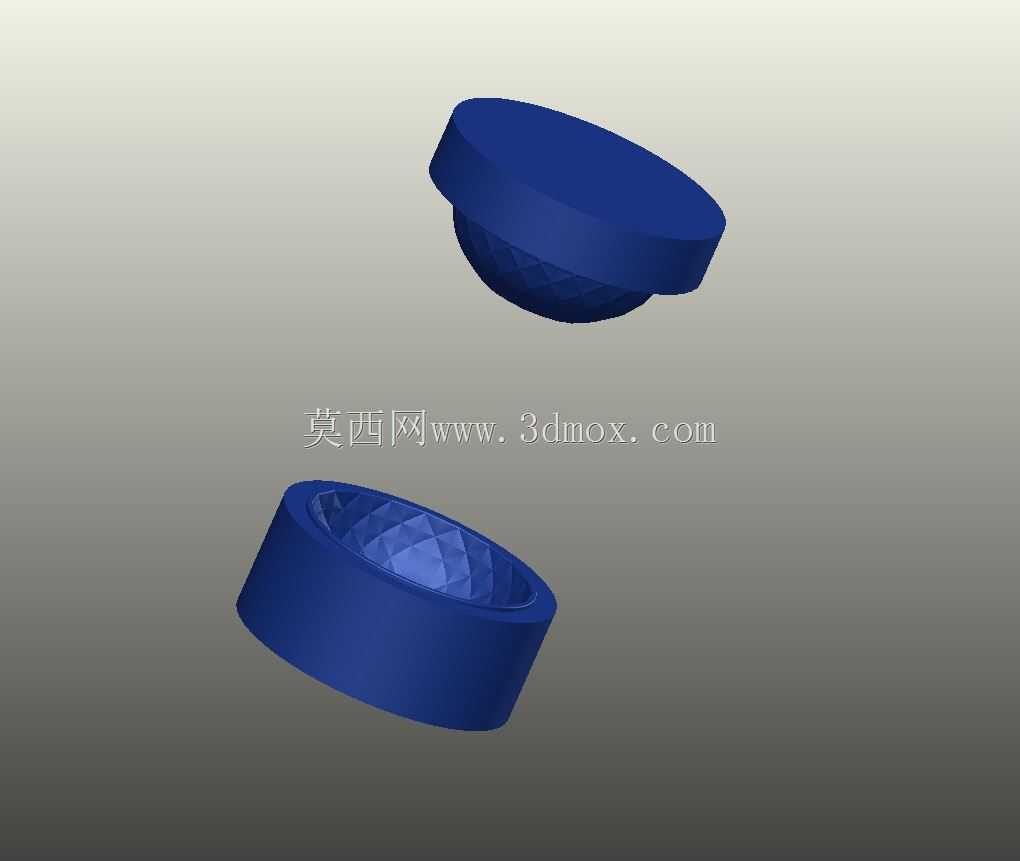

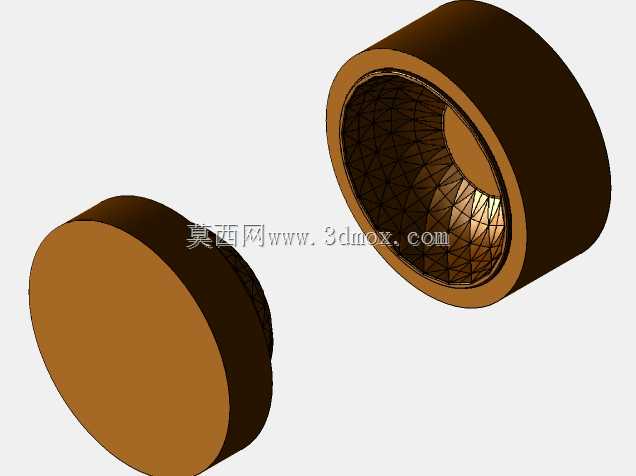

　　从结构设计的思路来看，这套构件分为凸头和凹座两个部分，凸头的外曲面是连续的圆弧过渡，顶端做了小尺寸的平边设计，避免压合时出现应力集中导致的边缘崩裂；凹座的内曲面和凸头的外曲面曲率完全匹配，接触面积能达到整个配合曲面的90%以上，压合之后不会出现局部点接触的磨损问题。设计的时候特意在凸头的根部做了一圈宽度2mm的止口台阶，当两个构件压合到位时，止口面会和凹座的上端面完全贴合，既限制了轴向的压合行程，避免过度压合导致曲面磨损，也能在径向受力的时候提供额外的支撑力，防止配合面出现侧滑。凹座的底部做了加厚的实体结构，厚度是侧壁厚度的2.5倍，因为实际使用时凹座通常是固定在基座上的，底部需要加工安装沉孔或者粘接固定，加厚的结构能保证安装时不会因为夹紧力导致内曲面变形，影响配合精度。

　　外形尺寸的设计上，凸头的总高度控制在18mm，最大外径32mm，顶端平边的直径是28mm，曲面部分的圆弧半径是20mm，这个曲率的选择是经过实际验证的，既不会因为曲率太大导致配合时容易卡滞，也不会因为曲率太小导致自动对中的效果变差，当两个组件存在最大1.5°的角度偏差时，压合过程中曲面会自动引导对位，最终实现完全同轴。凹座的总高度是16mm，外径和凸头的最大外径一致，都是32mm，内曲面的深度是14mm，预留了2mm的压合间隙，避免加工误差导致两个构件无法完全贴合，侧壁的厚度是4mm，这个厚度能保证在承受500N的轴向压力时，侧壁的变形量不超过0.005mm，完全满足精密定位的刚度要求。安装边界方面，凹座的底部设计了直径28mm的安装基准面，表面粗糙度要求Ra1.6，安装时可以直接贴在基座的加工面上，通过侧面的三个M3紧定螺钉固定，不需要额外做复杂的安装结构；凸头的顶端平边是和外部负载连接的基准面，同样是Ra1.6的粗糙度，可以通过粘接或者小螺栓连接的方式固定光学元件、样品台或者其他需要定位的组件。

　　在实际的功能特性上，这套结构的配合面没有设计额外的锁紧结构，完全依靠曲面的贴合摩擦力实现固定，当轴向预紧力达到100N时，能承受最大3N·m的扭矩不会发生相对转动，满足大部分轻载定位场景的使用需求。如果是在有振动的工况下使用，可以在凹座的侧壁加工一个M2的顶丝孔，顶丝顶在凸头的止口台阶侧面，就能实现额外的锁紧，不需要改动主体的配合结构。设计的时候特意避免了尖锐的棱角，所有的边缘都做了R0.5的圆角处理，一方面是避免安装时划伤操作人员，另一方面也能减少热处理或者加工过程中的应力集中，提升构件的使用寿命。如果是用在有耐腐蚀要求的场景，比如化工实验的样品承载，只需要把材质换成聚四氟乙烯或者316不锈钢，不需要修改结构尺寸就能直接使用，曲面配合的密封效果也能满足常规的防滴漏要求，不会有液体从配合面的缝隙渗漏。

　　很多工程师在设计这类碗状配合结构的时候，容易犯的错误是把曲面的曲率做的太小，导致配合时卡滞，或者把侧壁做的太薄，夹紧安装的时候导致内孔变形，这套结构的尺寸参数都是经过多轮实际测试调整的，不管是用机加工的方式做金属件，还是用3D打印的方式做塑料样件，都能保证配合的顺畅度，不会出现过松或者过紧的问题。另外在建模的时候，两个配合件的曲面是用同一个草图旋转生成的，保证了曲率的完全一致，不会出现因为建模误差导致的配合面接触不良，后续出工程图的时候，只需要标注曲面的半径、总高、外径和安装基准面的粗糙度，加工厂家就能直接按照图纸生产，不需要额外的沟通调整。
