花型带中心卡扣装饰盖结构设计

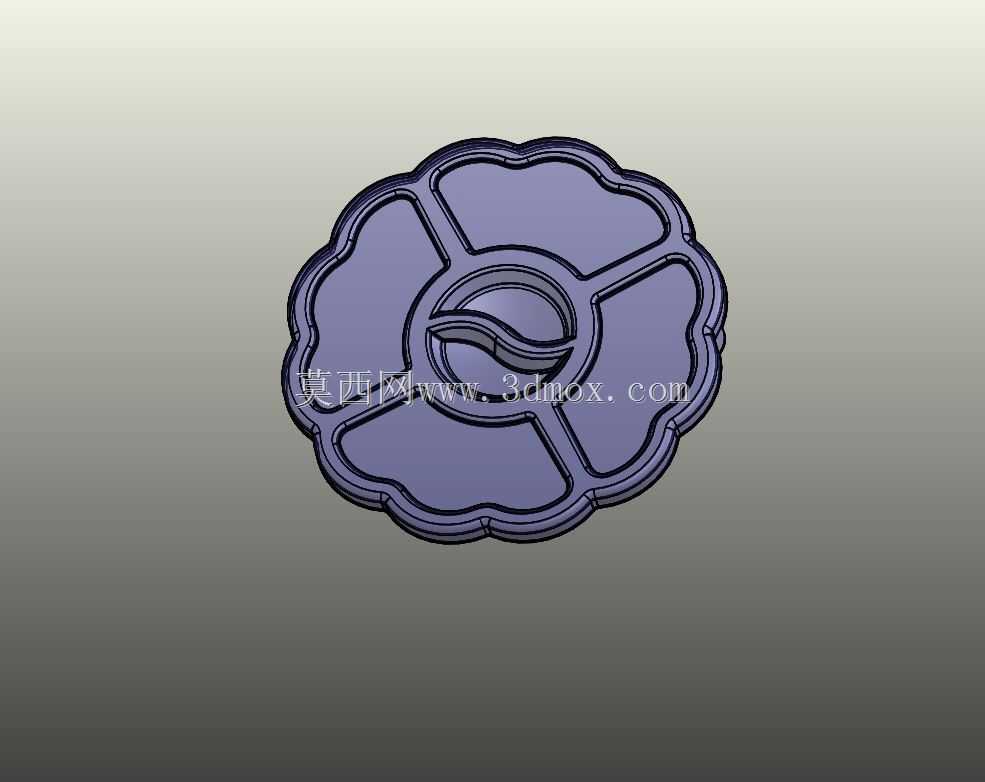

　　这类花型带中心卡扣的盖板类零件，常应用在需要兼顾装饰性与快装需求的设备外露部位，比如小型机电设备的端部封盖、家具五金的装饰遮丑盖、消费类电子设备的外壳端盖、户外设施的管口防护盖等场景，既可以遮挡内部的安装螺丝、拼接缝隙，也能通过自身的造型提升设备外观的整体性，避免尖锐棱角外露带来的安全隐患。从结构设计逻辑来看，该零件整体采用花瓣形外轮廓，边缘做了连续的圆弧过渡，没有尖锐的直角棱边，一方面在注塑或者冲压成型时可以减少应力集中，降低成型过程中翘曲、开裂的概率，另一方面安装后不会划伤操作人员或者接触的物体，适配需要频繁触碰或者外露的安装场景。中心位置的卡扣结构是整个零件的核心功能区，采用对称式的弹性卡扣设计，

　　卡扣的悬臂厚度根据常用的安装基材做了适配，常规选用工程塑料材质时，悬臂厚度控制在1.2-1.8mm区间，既保证卡扣有足够的弹性变形量实现快装，也能避免卡扣过薄导致多次拆装后断裂失效。卡扣的限位台阶高度根据安装板的厚度做了匹配，常规适配1-2mm厚度的安装板材，安装时只需要将中心卡扣对准安装位的预留孔位按压到位，卡扣的倒钩结构就会自动卡在安装板的背面，不需要额外使用螺丝或者粘接剂固定，单人即可完成装配，能大幅提升生产线的装配效率，后期需要拆卸维护时，只需要从背面按压卡扣的倒钩部位即可顺利取下，不会对零件或者安装基材造成不可逆的损伤。零件表面的分块式凹槽设计，并非单纯的装饰造型，一方面可以增加零件表面的结构刚性，

　　减少大平面盖板容易出现的翘曲变形问题，尤其是选用薄壁塑料材质生产时，这种放射状的加强筋结构可以在不增加整体壁厚的前提下，大幅提升零件的抗形变能力，避免安装后出现表面塌陷、边缘翘起的问题；另一方面凹槽的存在也可以增加手指接触时的摩擦力，需要拆卸或者调整位置时，手指可以卡在凹槽内施力，不会因为表面过于光滑出现打滑的情况。从安装边界尺寸来看，这类花型盖板的外轮廓直径通常根据覆盖的区域大小设计，常规规格的外轮廓直径在40-80mm区间，中心卡扣的配合孔直径通常在15-25mm区间，安装时只需要在安装基材上开出对应尺寸的中心圆孔，不需要额外加工复杂的定位槽或者螺丝孔，对安装面的加工精度要求较低，即使是薄板、注塑件等加工精度不高的基材，

　　也能顺利完成安装，适配性较强。在实际选型应用时，如果是用在户外场景，可以选用耐候性较好的ABS或者PP材质生产，表面可以做哑光或者皮纹处理，提升耐刮擦性能；如果是用在室内装饰场景，可以选用PC或者亚克力材质，做高光或者电镀处理，提升外观质感；如果是用在有一定承重需求的设备部位，可以适当增加卡扣悬臂的厚度，或者在卡扣内部增加金属嵌件，提升卡扣的连接强度，避免受外力冲击后脱落。设计这类零件时，需要重点关注卡扣的变形量计算，弹性卡扣的最大变形量不能超过材料的许用变形值，通常塑料卡扣的允许变形量控制在悬臂长度的5%以内，避免装配时卡扣出现塑性变形无法回弹，导致连接失效；同时外轮廓的花瓣圆弧需要做等半径过渡，保证成型时材料流动均匀，避免出现局部缺料或者熔接痕的问题，边缘的圆角半径不小于0.5mm，既可以提升成型质量，也能避免安装后出现割手的问题。另外，零件背面与安装面接触的部位需要做0.1-0.2mm的微凸设计，保证安装后盖板与安装面紧密贴合，不会出现缝隙不均匀、晃动的问题，中心卡扣的导入端需要做15-30度的导向斜角，方便安装时快速对准孔位，降低装配的对位难度。
