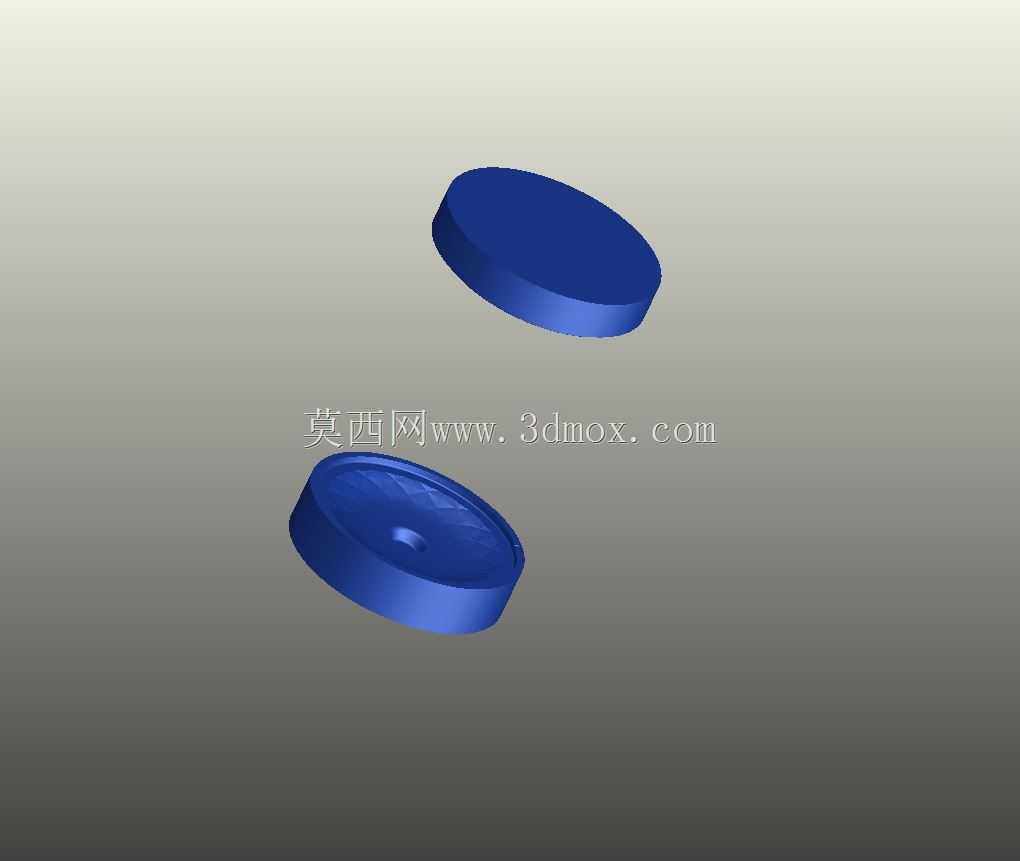

迪蒙帽密封端盖结构三维设计

　　在流体输送管路、压力容器端口、小型动力单元的腔体封堵场景中，这类圆形端盖类零件的应用覆盖了从民用给排水到工业液压系统的多个细分领域，日常设备运维、非标设备组装过程中，经常会遇到预留工艺孔、闲置接口需要做可靠封堵的需求，这类端盖零件就是为匹配这类场景设计的封堵结构件。从实际使用的角度出发，这类端盖的核心功能是实现端口的静态密封，同时兼顾一定的承压能力，避免管路或腔体内的介质出现渗漏，部分应用场景下还需要承受一定的轴向压力，避免端盖在介质压力作用下出现松脱或者变形。

　　设计这类端盖结构的时候，首先要匹配对应安装端口的尺寸边界，端盖的主体外径需要和待封堵的管口内径或者法兰止口形成配合，通常会根据密封等级的要求选择间隙配合或者过渡配合，配合面的粗糙度需要控制在合理范围，既不能过于粗糙导致密封面出现渗漏通道，也不能过度提高加工精度造成不必要的加工成本浪费。端盖的厚度设计需要结合实际承压值做校核，常规低压工况下的厚度不需要过大，只需要满足安装过程中受力不发生形变即可，如果是应用在高压腔体上，就需要根据材料的屈服强度计算最小壁厚，同时在端盖内侧增加加强筋结构，提升整体的结构刚性，避免承压过程中出现鼓包变形。

　　从结构细节来看，这类端盖的边缘做了小尺寸的倒角处理，一方面是安装过程中可以快速对准端口，避免锐边刮伤安装位的密封面，另一方面也能去除加工过程中产生的毛刺，避免装配过程中划伤操作人员或者密封件。端盖的内侧设计有环形的密封槽，可以适配O型密封圈或者平垫片，安装后密封件被挤压在端盖和端口端面之间，形成可靠的静密封结构，根据输送介质的不同，可以选择丁腈橡胶、氟橡胶或者金属垫片作为密封元件，适配油类、水类、弱腐蚀性介质的密封需求。部分同类型的端盖还会在中心位置设计小型的工艺螺纹孔，方便后续拆卸维护的时候使用拔卸工具，不需要通过撬砸的方式拆除端盖，避免破坏安装端口的配合面。

　　实际选型应用的时候，首先要确认待封堵端口的配合尺寸，包括端口的内径、端面的有效密封宽度、安装位的轴向空间，避免端盖安装后和周边的其他零部件出现干涉。如果是应用在有振动的设备上，还需要额外增加防松结构，比如在端盖和端口之间增加定位销，或者在端盖外侧加装卡簧限位，避免设备长期运行过程中端盖因为振动出现松脱。对于需要定期开启的检修端口，这类端盖还可以在侧面设计对称的扳手位，方便使用工具拆装，不需要在端盖上加工额外的连接孔，简化整体的结构。

　　建模过程中，这类回转体零件的结构逻辑比较清晰，首先通过旋转特征生成端盖的主体轮廓，之后再处理边缘倒角、密封槽、工艺孔这些细节特征，建模的时候需要注意配合尺寸的公差标注，和安装位的配合公差需要匹配实际的加工工艺，比如采用车削加工的话，外径的公差可以控制在IT7到IT8级，满足常规的密封配合需求。密封槽的尺寸需要严格适配所选密封圈的线径和压缩率，通常静密封场景下密封圈的压缩率控制在15%到25%之间，压缩量过小容易出现渗漏，压缩量过大则会加速密封圈的老化，缩短使用寿命。

　　在不同的应用场景下，这类端盖的材质选择也有区别，常规的常压常温场景可以采用普通碳钢做表面镀锌处理，成本较低且能满足基础的防锈需求；如果是应用在有腐蚀性介质的场景，可以选择不锈钢或者工程塑料材质，提升零件的耐腐蚀性；如果是应用在轻量化要求较高的设备上，还可以采用铝合金材质做阳极氧化处理，在保证结构强度的同时降低零件的整体重量。安装过程中需要注意密封面的清洁，避免铁屑、灰尘等杂质附着在密封面上，造成密封失效，紧固过程中要保证受力均匀，避免端盖出现偏斜，影响密封效果。
