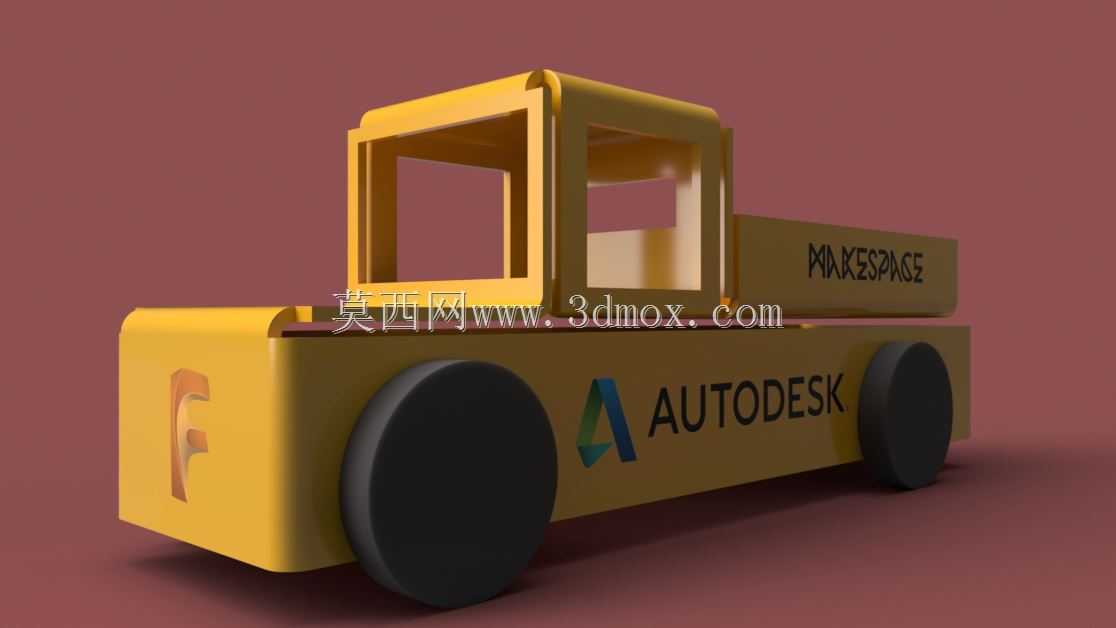

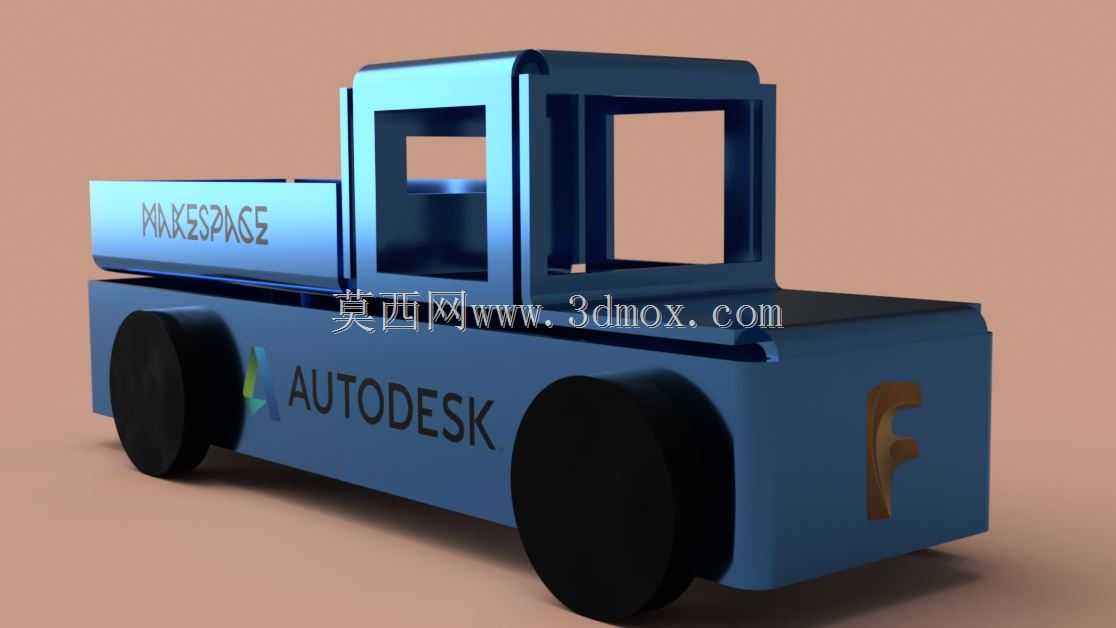

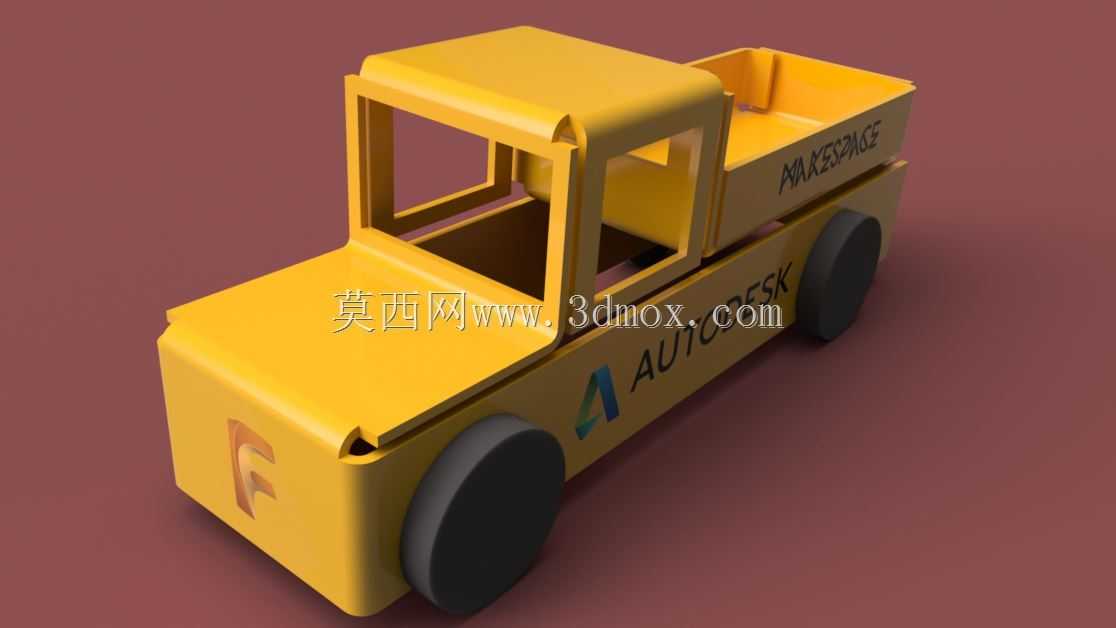

金属钣金拼接式玩具卡车结构设计

　　这款钣金材质的玩具卡车，最初是作为金属板金工艺教学的演示载体开发，核心是用最基础的钣金折弯、咬合结构完成整车装配，全程不需要额外紧固件或者焊接工序，很适合用来给刚接触钣金设计的从业者演示薄板构件的连接逻辑，也能作为青少年金属工艺科普的实操教具。从实际应用场景来看，它既可以作为钣金工艺实训的教学样件，让学员直观理解折弯止裂槽、咬口余量、装配间隙这些抽象的工艺参数怎么在实际产品上落地，也能作为金属材质的益智拼装玩具，面向喜欢手工组装金属模型的爱好者，相比塑料拼装模型，钣金件的质感更强，组装完成后结构刚性更好，不容易出现塑料件常见的卡扣断裂、长期放置变形的问题。

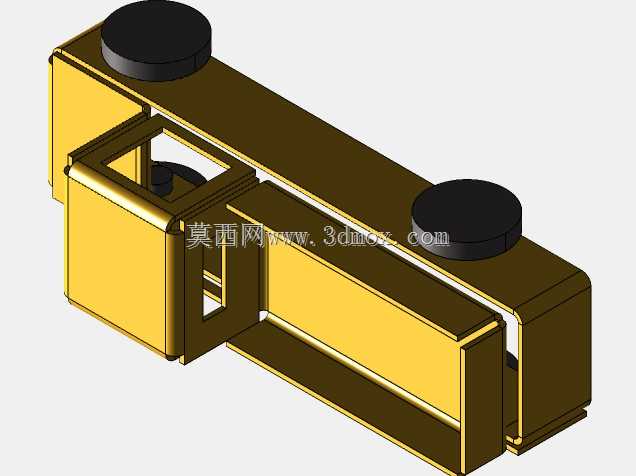

　　设计思路上全程围绕纯钣金装配的核心要求展开，所有构件都采用等厚薄板加工，没有额外的机加工件、标准件，整车的连接全部依靠钣金件自身的折弯翻边、卡槽咬合实现。首先确定轮组的安装边界，车轮采用圆柱形结构，直接卡入车架两侧的折弯卡槽内，卡槽的开口尺寸略小于车轮的轴向直径，装配时依靠薄板的微量弹性变形把车轮卡入到位，装配完成后卡槽的翻边刚好限制车轮的轴向窜动，同时预留足够的径向转动间隙，不需要额外加装轮轴，靠两侧卡槽的同轴度保证车轮转动顺畅，这部分设计的时候特意把卡槽的折弯圆角做了适配，避免尖角处应力集中导致装配时薄板开裂。

　　车架主体采用分段式钣金咬合结构，车头部分是独立的盒体折弯件，通过侧面的插舌和主车架的对应卡槽配合，插舌的长度预留了1.2倍板厚的装配余量，插入后靠插舌末端的折弯翻边锁止，不需要焊接或者胶粘就能实现牢固连接。货厢部分同样是一体化折弯的槽型结构，和主车架的连接采用侧边咬合的方式，在主车架的对应位置冲出定位缺口，货厢的折弯边卡入缺口后向下弯折小幅度的止挡边，就能限制货厢的前后、上下位移，装配过程只需要普通的尖嘴钳就能完成，不需要专用工装。

　　外形尺寸上，整车长度控制在150mm左右，宽度45mm，高度50mm，所有钣金件的展开尺寸都适配常规的小板材下料规格，不会产生多余的工艺废料，下料的时候可以把所有零件紧密排样在标准板材上，材料利用率能达到92%以上。安装边界方面，所有折弯边的内圆角都和所选板材的厚度匹配，避免折弯时出现外侧拉裂、内侧起皱的问题，所有咬合结构的配合间隙都控制在0.1倍板厚，既保证装配时能顺利卡入，又不会因为间隙过大导致装配后结构松垮。轮组的转动间隙预留了0.2mm，既不会因为间隙过小导致车轮卡滞，也不会因为间隙过大出现车轮歪斜、滚动时跑偏的问题。

　　从功能特性来看，这款钣金卡车组装完成后可以顺畅推行，所有连接部位的抗弯折性能优于同尺寸的塑料玩具，正常把玩情况下不会出现结构损坏，金属表面可以做喷塑、阳极氧化或者彩绘处理，实现不同的外观效果，既可以作为教学样件长期保存，也可以作为个性化的桌面摆件。相比需要螺丝、胶水组装的金属模型，这种纯钣金咬合的结构装配门槛更低，不需要额外的辅助材料，组装过程本身就能让操作者直观理解钣金结构的连接原理，对于刚接触钣金设计的人员来说，亲手组装一遍就能快速掌握薄板构件的设计要点，比如折弯线的位置怎么确定、止裂槽怎么开才能避免干涉、配合余量留多少才能兼顾装配便利性和结构牢固度，这些经验是单纯看教材很难快速掌握的。

　　在工艺适配性上，所有零件都可以用普通的数控冲床或者激光切割机下料，然后用常规的折弯机完成折弯工序，不需要特殊的模具或者加工设备，小批量生产的时候成本很低，甚至手工爱好者用小型手动折弯工具也能完成制作，适合作为工艺体验课的实操项目。设计的时候特意规避了复杂的曲面造型，所有结构都是直线折弯，没有拉伸、胀形等需要复杂模具的工序，最大程度降低了加工门槛，不管是工业批量生产还是个人手工制作都能顺利实现。
