拼装式发条驱动越野玩具车结构设计

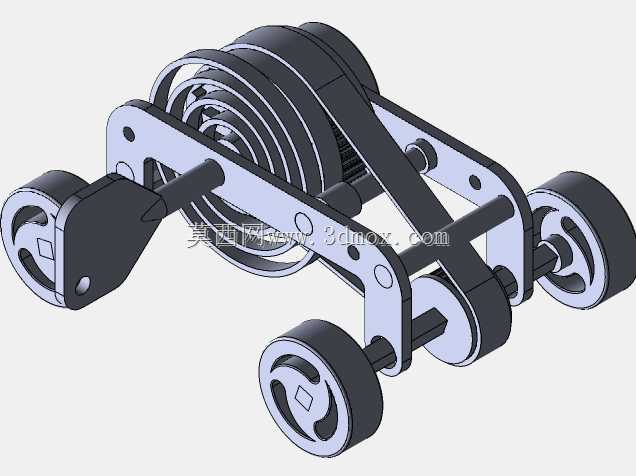

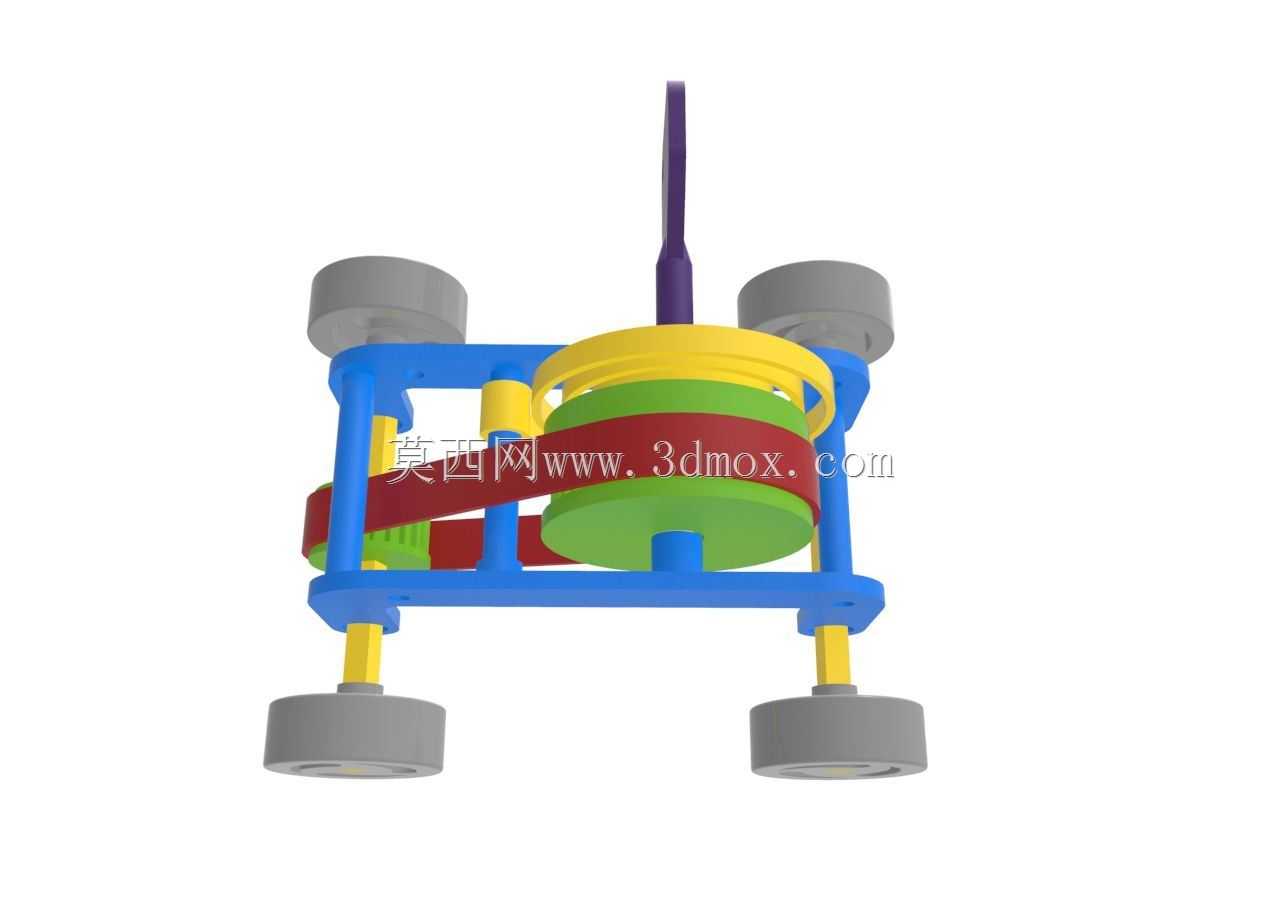

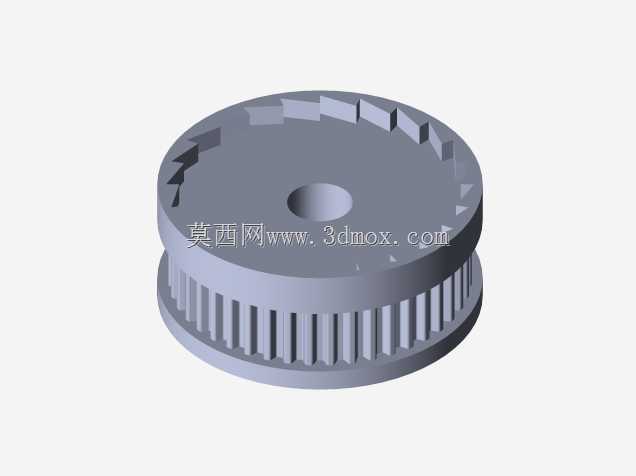

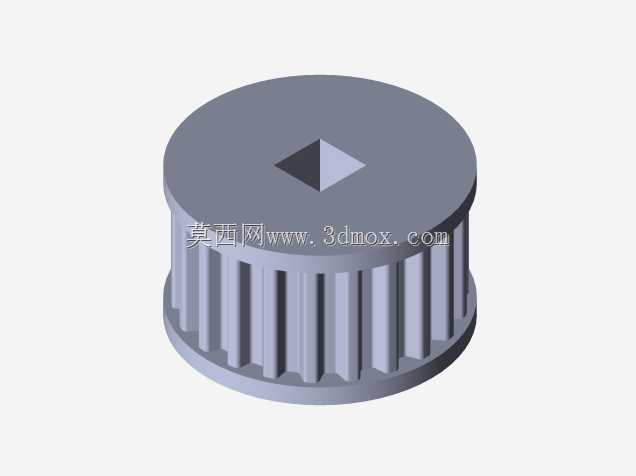

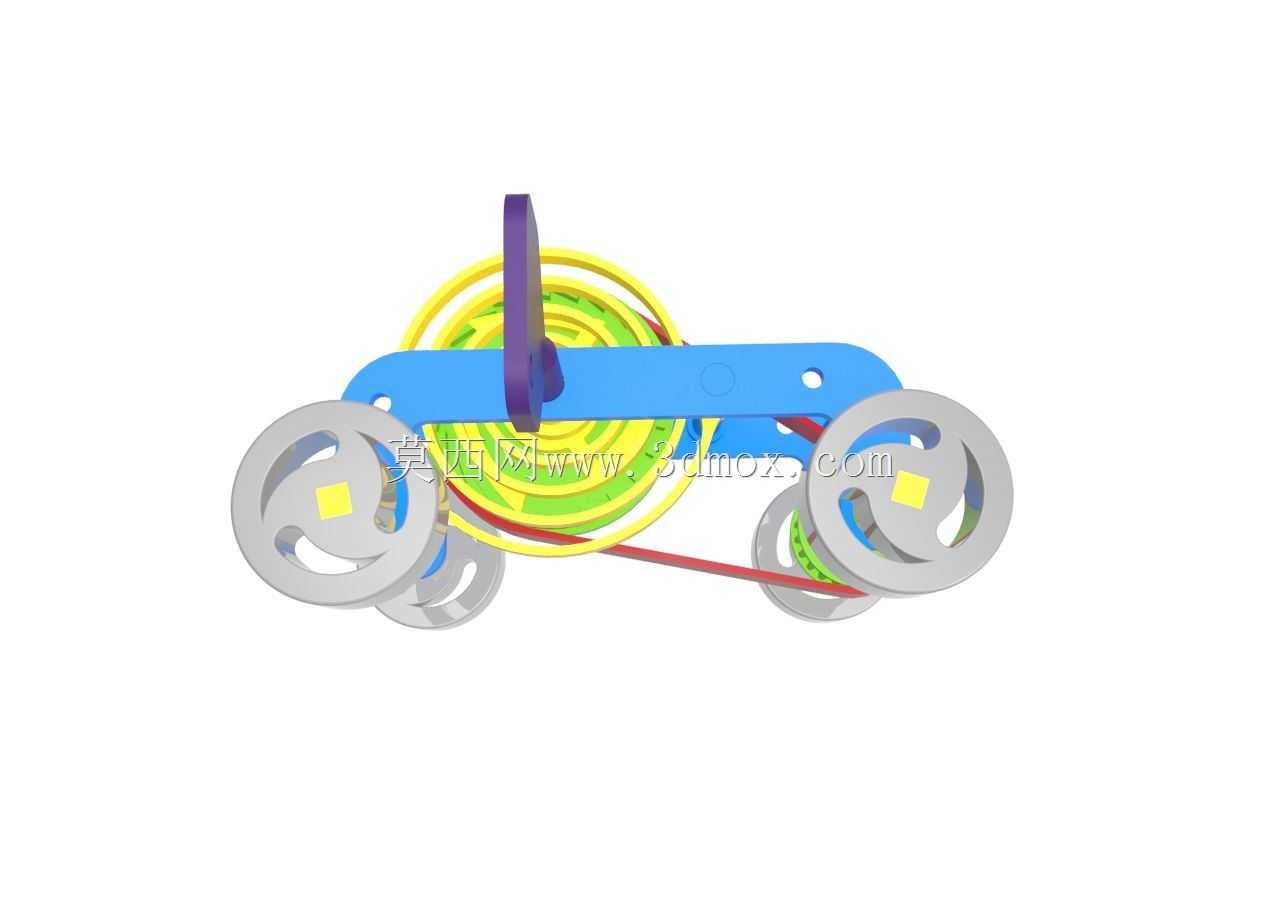

　　该款拼装发条小车的结构设计，核心围绕无电源驱动的机械传动逻辑展开，整套组件拆分后可清晰看到动力输入、传动放大、行走执行、外壳防护四个独立模块，各模块间通过轴孔间隙配合实现无工具快速拼装，适配青少年机械结构科普、桌面拼装玩具的应用场景，也可作为机械基础传动教学的具象演示载体。从实际用途来看，该产品无需电池或外接动力源，通过上紧发条蓄积弹性势能，释放后即可驱动整车在平整硬质地面直线行进，行进过程中传动组件无外露尖锐结构，所有棱边均做R0.5以上的圆角倒钝处理，满足玩具类产品的安全使用要求。功能特性层面，整套传动结构采用带传动与齿轮传动组合的减速增扭方案，发条输出端的小直径带轮通过同步带将动力传递至中间轴的大直径带轮，完成一级减速，

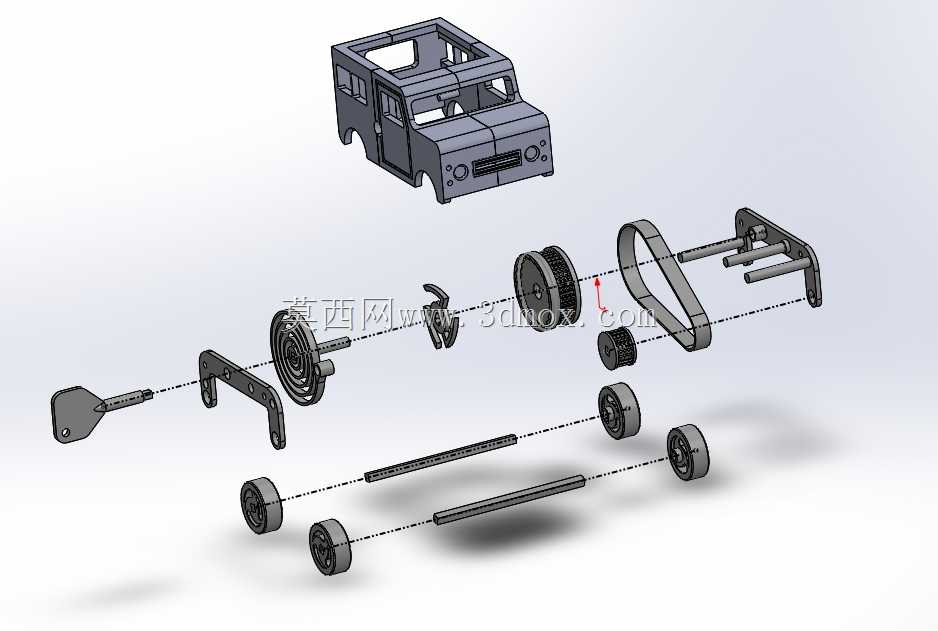

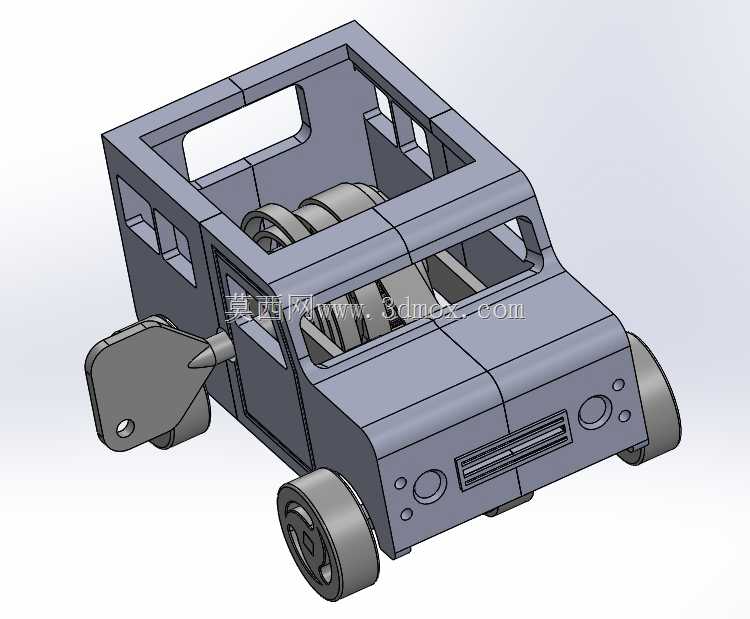

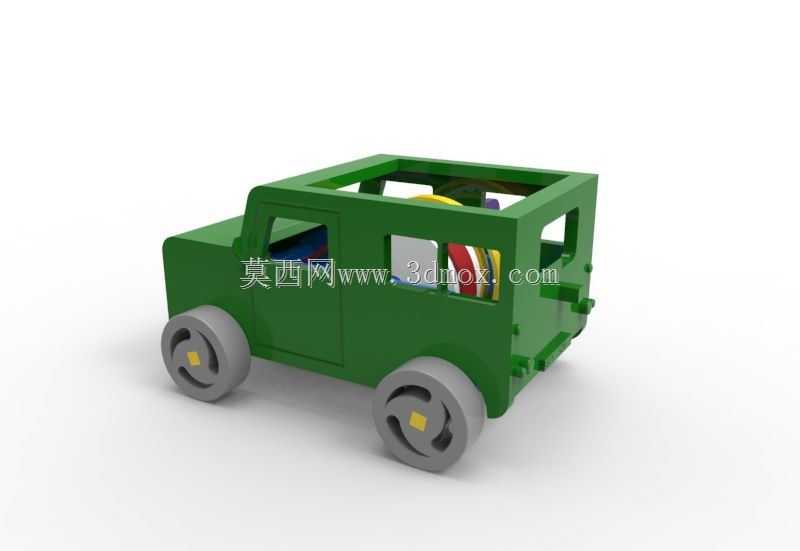

　　中间轴同轴固定的小齿轮与后驱轴上的大齿轮啮合完成二级减速，最终将发条释放的高转速低扭矩动力转化为后轮轴的低转速大扭矩输出，足以驱动整车在15度以内的缓坡路面行进，实测平地行进距离可覆盖发条全行程的动力输出区间，不会出现中途动力中断的卡滞问题。设计思路上，整车采用模块化拆分逻辑，所有零件均沿平行于车身底板的轴线方向排布，装配时仅需沿轴向将各零件依次穿入对应轴段即可完成组装，无需额外紧固件或粘接剂，既降低了拼装门槛，也方便使用者拆解观察内部传动结构；车壳部分采用分体式卡扣结构，与底盘支架通过侧面的卡扣位实现快拆连接，无需螺丝固定，反复拆装也不会出现连接位磨损松脱的问题。外形尺寸与安装边界方面，

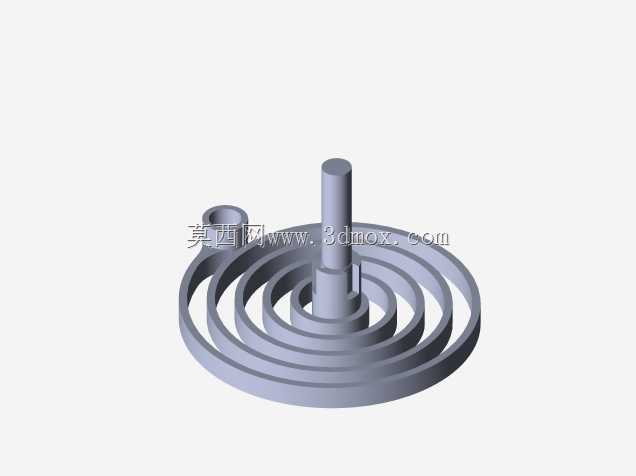

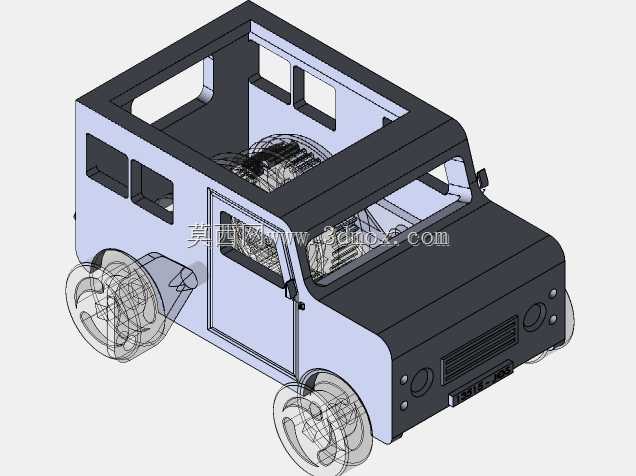

　　整车装配完成后整体外廓尺寸控制在手掌可握持的范围内，长度约120mm，宽度约55mm，高度约60mm，所有旋转零件的转动边界均不超出车壳的外廓范围，避免转动过程中夹手的风险；各轴段与支架安装孔的配合间隙控制在0.1-0.2mm之间，既保证轴件转动顺畅无卡滞，也不会出现间隙过大导致的传动偏心、带轮跳带问题；车轮采用橡胶材质外圈与塑料轮毂组合的结构，轮毂与轴段采用D型截面配合传递扭矩，无需额外销钉或顶丝固定，装配时压入轴段即可实现周向固定，橡胶外圈的厚度约2mm，可缓冲行进过程中遇到微小颗粒障碍物时的冲击，避免传动结构受冲击损坏。从结构细节来看，发条组件采用涡卷弹簧结构，安装于独立的发条仓内，上弦钥匙与发条输入端采用快拆式卡扣连接，

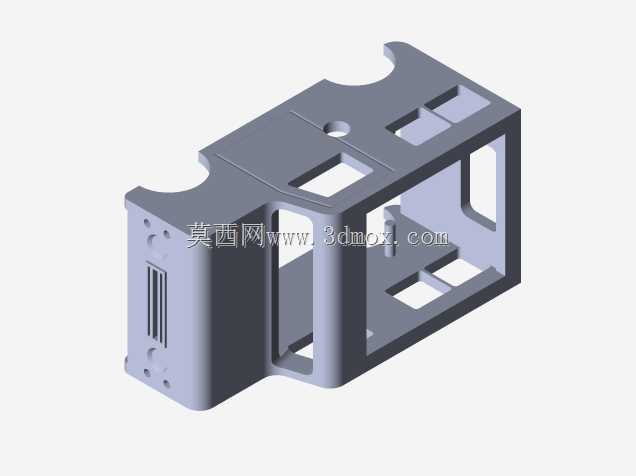

　　上弦完成后钥匙可保持在固定位置不会随动力输出空转；底盘支架采用一体式弯折成型的塑料结构，所有轴孔位均做加厚处理，孔位同轴度公差控制在0.05mm以内，保证多根平行轴的安装平行度，避免因轴系偏斜导致的传动阻力增大问题；前后轮轴均采用等直径光轴结构，前轮为随动轮，仅通过轴孔间隙配合安装于前支架上，可随行进方向的微小阻力自动调整行进角度，后轮为驱动轮，与轴段固定同步转动，将动力传递至地面实现整车行进。整套结构所有零件均适合注塑模具批量生产，无倒扣、薄壁等不利于注塑成型的结构，零件壁厚均匀控制在1.5-2mm之间，既保证结构强度，也控制了单件产品的材料用量，适合作为量产拼装玩具的结构方案，也可作为机械入门学习者理解带传动、齿轮传动、弹性势能驱动逻辑的实操建模参考。
