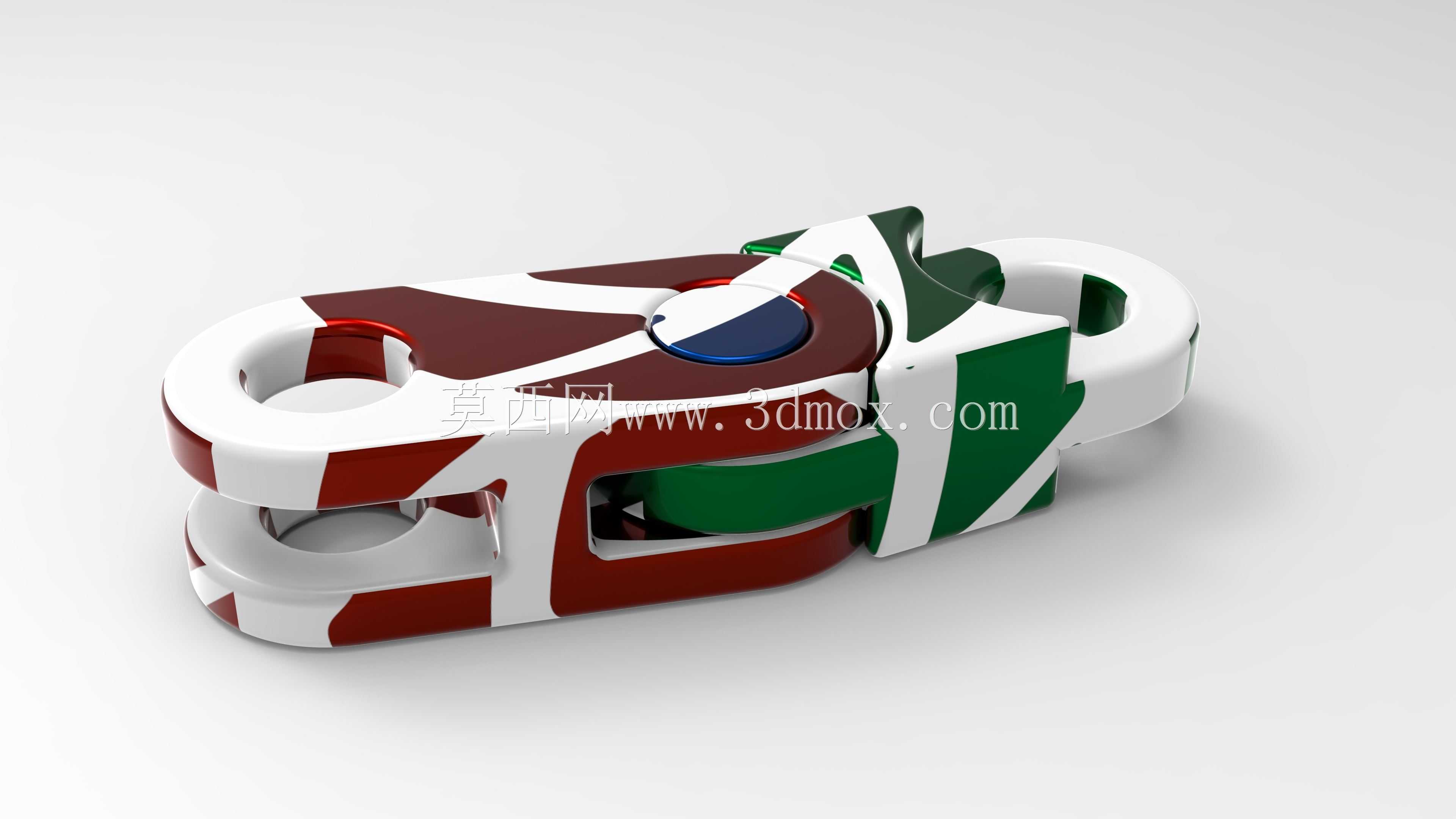

快装式重载连接链条组件结构设计

　　这类链条组件常应用在需要快速拆装的重载牵拉、短距传动场景中，比如户外临时牵引索具、小型设备的柔性传动连接、工装夹具的快换牵拉结构，相比传统销轴铆接的标准链条，它的快拆结构不需要额外的拆装工具，在需要频繁调整连接长度、快速更换牵拉点位的作业场景里，能大幅减少拆装耗时，降低现场维护的操作门槛。从结构设计逻辑来看，这个组件采用了对称式的卡扣锁止结构，两个链节单元的对接端做了弧形咬合面设计，配合中心的锁止销实现周向与轴向的双重限位，锁止销的端面做了防滑按压结构，不需要卡簧或者额外的紧固件，按压后旋转即可完成锁止与解锁的状态切换，避免了传统链条销轴窜出、卡簧脱落导致的连接失效问题。在实际使用的载荷传递路径上，组件的受力面全部做了加厚处理，

　　链节的环形挂接孔做了圆角过渡，避免应力集中在孔边位置，牵拉载荷会沿着链节的外侧加强筋均匀传递到锁止结构上，锁止咬合面的接触面积做了加宽设计，不会因为局部压强过大出现咬合面压溃变形的问题，能适配中等载荷的牵拉与低速传动需求。安装边界方面，这个链节单元的挂接孔内径适配常规规格的卸扣、连接吊环，对接端的配合公差控制在间隙配合的合理区间，即使在有少量泥沙、粉尘的户外作业环境里，也不会因为杂物嵌入出现锁止卡滞的问题，链节的整体外形做了圆弧倒角处理，没有尖锐的外凸棱边，在牵拉作业过程中不会刮蹭接触到的工件表面或者操作人员的防护装备。设计过程中特意规避了传统链条的多销轴串联结构，单组组件即可实现两个点位的柔性连接，不需要额外搭配连接接头，

　　锁止结构内置在链节内部，没有外凸的锁止部件，在穿过设备的导向孔、牵拉走线槽的时候不会出现卡滞剐蹭的情况。在功能特性上，这个组件除了基础的牵拉承载功能，还可以通过多组串联的方式延长连接长度，相邻组件的挂接孔可以直接对接，不需要额外的转接件，锁止结构的解锁力度做了合理设置，正常牵拉载荷下不会出现意外解锁的情况，只有主动按压旋转锁止销才能完成拆分，兼顾了连接可靠性与拆装便捷性。针对不同的使用场景，链节的表面可以做不同的防护处理，比如在潮湿腐蚀环境里使用可以做镀锌或者喷塑处理，在有耐磨需求的场景里可以对咬合接触面做淬火硬化处理，提升组件的反复使用寿命。从建模的结构细节来看，所有的配合面都做了拔模斜度处理，不管是采用机加工还是注塑、

　　铸造成型工艺，都能顺利完成脱模或者机加工走刀，没有出现倒扣或者无法加工的结构死角，挂接孔的内表面做了粗糙度要求，和配套的卸扣、销轴配合的时候不会出现异常磨损，锁止销的内部设置了复位弹片的安装位，按压后可以自动回位，不会因为震动出现锁止销移位的问题。在实际设备配套中，这类链条组件可以用在小型起重设备的辅助牵拉、仓储物流的货物捆扎牵拉、自动化设备的门体配重牵拉、户外装备的快装连接等多个场景，相比标准的工业传动链条，它的拆装效率更高，单节的承载能力更强，不需要配套的拆装工具就能完成连接与拆分，非常适合需要快速调整连接状态的作业场景。
