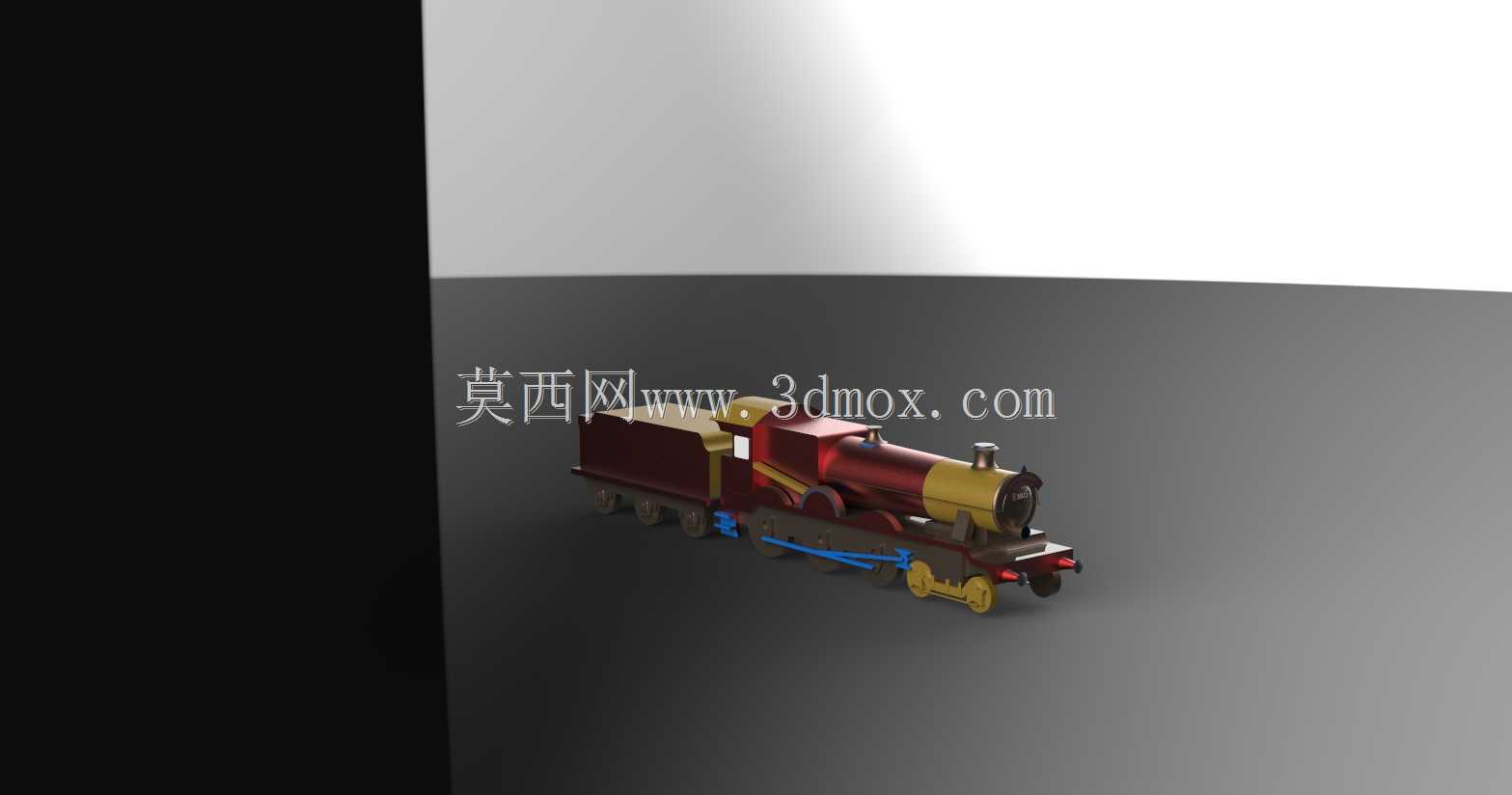

复古窄轨蒸汽机车三维结构设计

　　这款窄轨蒸汽机车的三维结构设计，最初是面向工矿厂区内部短距物料转运、旅游景区观光接驳场景做的适配方案，区别于干线大轨距机车，整体轮廓做了紧凑化处理，能适配厂区内部曲率半径更小的转弯轨道，也能在景区有限的铺设空间里完成布设，不需要对现有场地做大规模的轨道改造。从结构逻辑上看，走行部的轮对排布采用了小直径动轮搭配前后导轮的布局，动轮之间通过连杆结构传递活塞输出的扭矩，轮对与车架之间的弹簧悬挂做了简化处理，既能承载锅炉、煤水车的整体重量，也能抵消轨道接缝处带来的竖向冲击，避免长期运行过程中车架出现应力集中开裂的问题。锅炉部分的结构做了分段式建模，前端的烟箱、中部的汽包、后端的火箱各自保留了独立的装配边界，火箱侧部的注水口、

　　汽包顶部的安全阀接口、烟箱前端的烟囱安装位都预留了标准的装配尺寸，后续如果要做功能演示模型的改装，可以直接在对应接口上加装管路、阀门类的配件，不需要重新对锅炉主体结构做布尔运算修改。煤水车与机车主体之间采用了铰接式连接结构，连接销的安装位置做了同轴度约束，能保证车辆通过曲线段时，煤水车可以跟随机车主体顺畅偏转，不会出现轮对啃轨的问题；煤水车内部分成了储煤舱与储水舱两个独立腔体，腔体之间的隔板做了密封面的结构设计，避免运行过程中水体晃入储煤舱造成燃煤受潮。司机室的布局做了符合人体操作尺度的适配，操作位的高度、手轮的操作行程、瞭望窗的视野范围都做了对应校核，司机站立操作时可以顺畅观察到前方轨道状态，手部不需要过度伸展就能操作汽门、

　　制动控制机构。整车的管线布局沿着车架侧部的走板布设，制动风管、蒸汽管路都预留了固定管卡的安装位置，管线之间的间隙满足后期维护拆装的操作空间，不会出现管线交叉干涉导致后期检修无法拆卸的问题。从安装边界来看，整车的最大宽度控制在窄轨机车的限界要求以内，顶部烟囱的最高位置、侧部走板的最外端都没有超出轨距对应的限界轮廓，能适配现有多数厂区、景区的窄轨轨道布设要求，不需要额外调整沿线的站台、信号设施位置。轮对的轴颈尺寸、轴箱的安装结构都匹配常见的窄轨轨道配件标准，后期如果要做实物样机的加工，可以直接采购标准的轴箱、轴承配件，不需要单独定制非标件，能大幅降低加工装配的成本。车架部分采用了板式梁结构，主梁的厚度做了对应的强度校核，能承受整车满水、

　　满煤状态下的静载荷，同时也能承受启动、制动过程中的纵向冲击载荷，梁体上的各个安装孔位都做了同轴度、位置度的约束，保证动轮、导轮、煤水车连接机构安装之后的位置精度，避免出现轮对偏磨、运行阻力过大的问题。前端的排障器做了倾斜式结构设计，安装高度距离轨面保留了安全间隙，既能清理轨道面上的小型杂物，也不会因为间隙过小在轨道出现沉降时刮蹭轨面。整车的外观细节还原了早期蒸汽机车的配色与结构特征，锅炉外表面的保温层包覆结构、走行部的连杆配重金属块、司机室侧部的扶手结构都做了精细化建模，不管是用于教学演示、场景渲染还是实物3D打印制作，都能直接调用模型结构，不需要额外做细节补全。
