触摸屏式智能自助售货终端结构设计

　　在无人零售场景的落地应用中，自助售货终端的结构合理性直接决定了设备的运维效率与用户交互体验，本次呈现的触摸屏式自动售货机结构，围绕商圈、写字楼、园区、交通枢纽等高频布设场景的实际需求完成整体设计。从安装边界来看，设备整体采用立式窄体布局，常规布设时预留的背部维护空间不小于400mm，两侧与相邻设施的安全间隙控制在100mm以上，正面操作区域预留不小于1200mm的用户站立空间，可适配绝大多数公共区域的场地尺寸要求，无需对场地进行大规模改造即可完成布设。

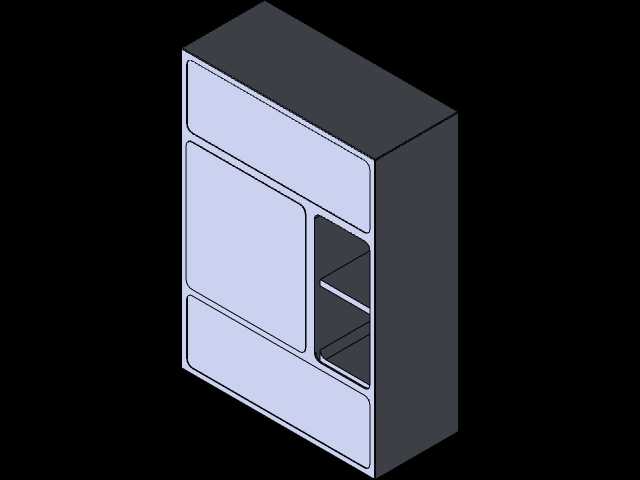

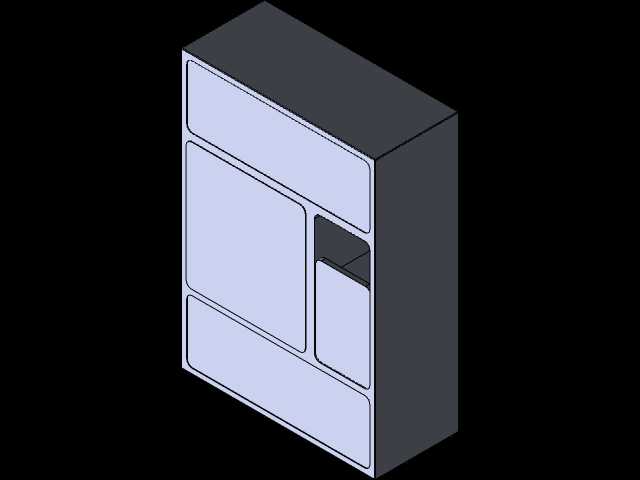

　　设备的功能模块布局遵循操作动线与运维动线分离的设计思路，正面上部区域集成大尺寸电容触摸屏，倾斜角度设置为15度，匹配成年人站立操作时的视线高度与触控操作角度，避免长期操作产生的视觉疲劳与手臂酸胀；触摸屏下方为取货口结构，取货口高度设置在距离地面850mm位置，符合人体工学取物高度，取货口内置防夹挡板与掉落缓冲结构，避免商品掉落时出现磕碰损伤，同时防止非授权人员通过取货口伸入设备内部触碰货道结构。设备内部货道采用模块化组合设计，可根据售卖商品的尺寸规格灵活调整弹簧货道的螺距与层板高度，支持瓶装饮料、袋装零食、盒装日用品等多品类商品的装载需求，单货道的载重量根据层板位置不同设置为5-15kg，底层货道可承载大重量瓶装饮品，上层货道适配轻量小包装商品，货道驱动模块采用独立快拆结构，单个货道驱动出现故障时可直接从正面抽出更换，无需整体拆解设备层架，大幅缩短现场运维的时间成本。

　　制冷与温控模块集成在设备底部舱室，采用风冷循环结构，风道沿设备背部与两侧夹层布设，冷风可均匀覆盖所有货道区域，避免出现局部温度不均导致的商品变质问题，温控模块的传感器布设在货道中部与出风口位置，可实时监测内部温度并调整压缩机运行功率，在保证内部温度稳定在设定区间的前提下降低运行能耗。设备背部设置整体式维护门，维护门采用三点式锁止结构，配备防盗锁具，开门后可直接接触到所有电气控制模块、货道驱动接线与制冷模块，电气走线全部沿背部线槽规整布设，强弱电分离走线，避免信号干扰带来的设备运行故障，线槽采用快开式盖板设计，线路检修时无需拆除大量固定件即可完成线路排查与更换。

　　从结构强度设计来看，设备外壳采用1.2mm厚度的冷轧钢板折弯成型，接缝处采用满焊后打磨处理，外部做喷塑防锈处理，可适应公共区域复杂的使用环境，具备一定的防碰撞、防刮擦能力；设备底部设置可调式支撑脚，可根据地面平整度调整支撑高度，保证设备整体处于水平状态，避免货道运行时出现卡货问题，支撑脚旁预留万向轮安装位，设备转场搬运时可快速安装万向轮完成短距离移动，无需借助大型搬运设备。触摸屏周边做防水胶条密封处理，可防止用户操作时洒落的液体渗入设备内部造成电路短路，取货口位置设置红外检测传感器，可识别用户取货动作，在用户手部未离开取货口时锁止货道运行，避免出现夹手风险。

　　在实际场景适配中，该结构可根据需求扩展加装支付模块、人脸识别模块、广告显示屏等附加组件，顶部预留的扩展安装位可直接固定附加模块的安装支架，电气仓内预留对应扩展接口，无需重新改动内部走线即可完成功能升级；设备的出货检测采用光电传感器组合结构，可准确识别商品是否成功掉落至取货仓，若出现卡货问题可自动触发货道二次转动或直接发起退款流程，降低运营方的客诉处理成本。整体结构在设计时充分考虑了批量生产的工艺性，所有钣金折弯件均采用通用模具成型，塑料件采用标准化卡扣连接，减少螺丝使用量，既可以降低生产装配的工时成本，也能减少后期运维时的零件更换难度，不同批次生产的同型号零件可实现完全互换，无需现场配做调整。
