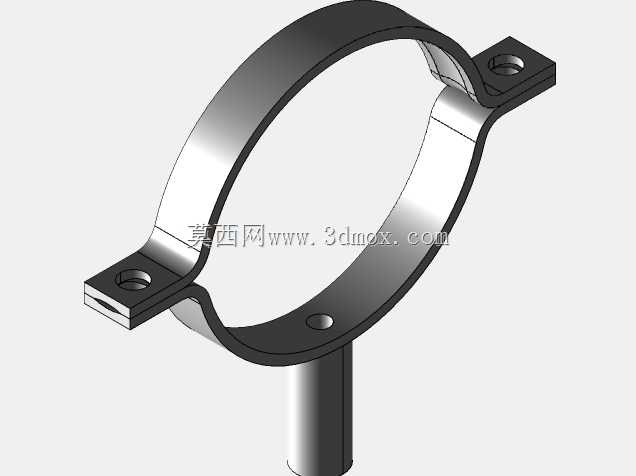

带安装支架的管路固定管夹组件结构

　　在液压管路排布、气动系统走线、工业设备流体输送管线布设的现场场景里，管夹是决定管路运行稳定性的核心小部件，很多现场管路振动磨损、接口渗漏的故障，追根溯源都是管夹选型或安装结构设计不合理导致的。这套带支架的管夹组件，就是针对设备内部空间局促、管路排布需要预留调整余量的工况设计的，和普通的单孔抱箍式管夹不同，它自带的安装支架可以直接和设备型材、安装基面做刚性连接，不需要额外加工转接板，能大幅缩减现场安装的配做工作量。

　　从实际使用场景来看，这类管夹组件常应用在机床液压站周边的高压油管固定、自动化生产线的气动软管排布、工程车辆的制动管路走线场景中，尤其是设备运行时存在持续振动的工况下，普通管夹如果直接通过单螺栓固定，很容易因为螺栓松动导致管夹移位，管路和周边结构件产生摩擦，长时间运行后管壁磨穿就会引发介质泄漏。这套组件的支架部分设计了两个安装定位孔，安装时可以通过两个紧固点和基面连接，抗扭转能力比单孔安装结构提升很多，即使设备存在持续的小幅振动，管夹也不会出现绕安装螺栓转动的问题，能持续保持对管路的夹持定位状态。

　　设计思路上，这套管夹没有采用上下对称的抱箍结构，而是把下半部分夹持体和安装支架做成了一体化结构，上半部分的压盖通过两个锁紧螺栓和下半部分连接，这种结构的好处是安装管路的时候，只需要把管路放置到下半部分的夹持弧槽内，盖上压盖拧紧螺栓即可，不需要在穿管的时候同时对齐上下两个夹体的安装孔，对于狭小空间内的管路安装作业来说，能有效降低操作难度。夹持弧面的内径尺寸是按照常用的工程流体管路外径做的适配设计，弧面没有做尖锐的棱边处理，夹持时不会在管壁上产生应力集中点，对于尼龙管、橡胶软管这类有一定形变能力的管路来说，不会因为夹持力过大导致管路通径变小，影响介质输送效率。

　　安装边界方面，这套管夹组件的支架安装面做了平面度处理，和安装基面贴合时不需要额外加调整垫片就能保证贴合紧密，两个安装孔的孔距按照常用的工业铝型材槽距做了匹配，既可以在钢板安装基面上钻孔攻丝安装，也可以直接用T型螺栓在铝型材机架上固定，适配多种安装场景。夹持部分的弧槽中心到安装基面的高度经过了尺寸校核，安装后管路和安装基面之间会预留足够的间隙，既可以避免管路和基面直接接触产生摩擦，也能给管路外层的防护套预留安装空间，在有腐蚀介质的车间环境里，还能避免管路长期接触基面的积液产生腐蚀。

　　实际选型使用的时候，需要注意这套管夹的夹持范围是固定的，对应特定外径的管路，不能用来夹持外径偏差过大的管路，如果夹持的管路外径偏小，会导致夹持力不足，设备运行时管路在夹体内窜动；如果管路外径偏大，强行拧紧螺栓会导致夹体产生过大的内应力，长时间使用可能出现夹体断裂的问题。另外支架的安装螺栓长度需要根据安装基面的厚度选配，螺栓拧入螺纹孔的深度要满足螺纹连接的强度要求，避免因为螺纹啮合长度不足导致螺栓在振动工况下脱出。和普通的管夹相比，这种带一体化支架的结构不需要额外设计加工转接支架，能减少设计人员的出图工作量，也能减少现场安装的零件种类，降低安装时的零件管理成本，对于批量设备生产的场景来说，能有效压缩整机的装配工时。

　　在管路排布的设计阶段，使用这类标准化的管夹组件，还能提前确定管路的走线路径，在三维建模阶段就可以把管夹的安装位置、管路的弯曲半径、和周边部件的安全间隙全部校核到位，避免现场装配时出现管路和运动部件干涉、管路弯曲半径过小导致通径受阻的问题。夹体的锁紧螺栓采用的是标准内六角螺栓，现场安装和后期维护时用常规的内六角扳手就可以操作，不需要特殊工具，后期维护更换管路的时候，只需要松开上压盖的两个螺栓就可以把管路取出，不需要把整个管夹从安装基面上拆下来，能大幅缩减后期维护的操作时间。对于有抗震要求的管路布设场景，还可以在夹持弧面和管路之间加装橡胶减震垫，进一步吸收管路运行时产生的振动，降低振动传递到设备基面上的噪音，这种结构的夹体预留了减震垫的安装空间，加装减震垫后不需要调整其他安装尺寸，适配性很强。
