可拆卸面板安装用哈菲勒式固定接头结构

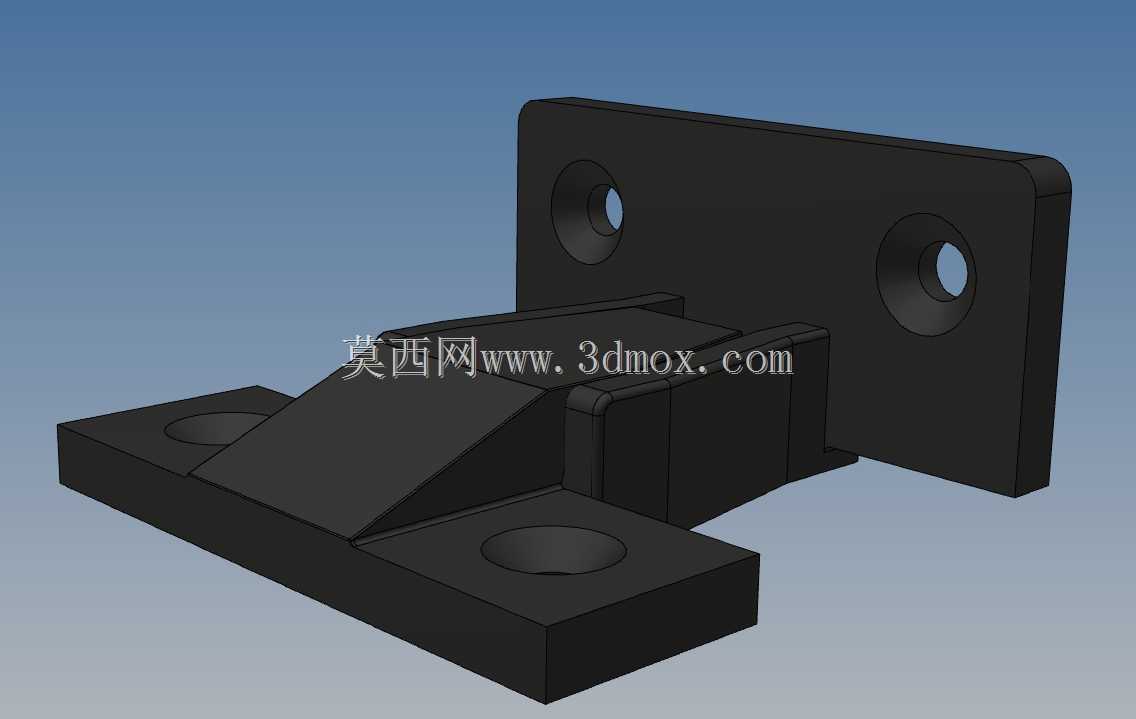

　　在工业设备的面板装配场景中，经常会遇到需要频繁拆装检修面板、同时要保证连接强度与定位精度的需求，这类固定接头正是为适配这类工况开发的连接结构。不同于普通的螺栓直接固定方式，该接头采用分体式铰接基座设计，两个安装基座分别对应设备主体框架与待装可拆卸面板，通过中间的楔形卡合结构实现快速对位与锁止，无需额外的对齐工装就能完成面板的装配，大幅降低现场拆装的操作难度。从结构设计逻辑来看，该接头的两个安装基座都预留了沉头安装孔，安装时螺栓头部可以完全沉入基座平面内，不会出现突出的结构干涉面板贴合，基座与安装面的接触区域做了整面铣平处理，保证安装后基座不会出现倾斜偏移，连接刚性更有保障。中间的连接段采用楔形斜面配合，当面板扣合到位时，

　　斜面会产生持续的预紧力，抵消设备运行过程中产生的振动载荷，避免连接松动出现异响或者面板移位的问题，同时楔形结构自带导向功能，安装时只要将面板上的基座对准主体基座的卡槽推入，就能自动完成对位，不需要反复调整孔位对齐螺栓。在安装边界方面，主体侧的安装基座为立式带孔板结构，两个安装孔的中心距按照常规工业型材的安装孔位标准设计，可以直接适配常用的欧标、国标铝型材框架的安装孔位，不需要额外在框架上打孔改制；面板侧的安装基座为卧式平板结构，两个沉头孔的位置避开了中间的连接铰接区域，安装时可以从面板外侧直接拧入固定螺栓，操作空间充足，不会出现工具无法伸入的问题。整个接头的外形轮廓做了圆角过渡处理，没有尖锐的棱角，

　　在拆装过程中不会划伤操作人员或者面板表面，黑色的表面处理层具备基础的防锈能力，可以适配多数车间的常规工况环境，不需要额外做表面防护处理。从实际使用场景来看，这类固定接头多用于自动化设备的检修面板、电气柜的可拆卸门板、生产线防护围挡的快速拆装段，在需要频繁打开面板进行内部元器件检修、线路排查的工位，使用该接头可以省去每次拆装都要拧下多颗螺栓的繁琐操作，同时连接后的刚性足够，不会因为设备运行的振动导致面板松脱。设计过程中特意将铰接位置的间隙控制在合理范围内，既保证转动开合的顺畅度，又不会因为间隙过大出现面板晃动的问题，楔形锁止面的角度经过反复验证，既可以保证推入时的阻力适中，又能在锁止后提供足够的保持力，

　　即使受到一定的外力冲击也不会意外脱开。两个基座的连接部位做了加强筋结构，从基座本体延伸到连接段，提升了整个接头的抗弯折能力，当面板受到垂直方向的外力时，加强筋可以分散应力，避免基座根部出现断裂问题。安装时需要注意，主体侧基座要保证安装平面的平面度公差在0.1mm以内，避免基座安装后出现倾斜，导致楔形面配合不到位影响锁止效果；面板侧基座安装时要保证与面板背面完全贴合，不能有突出的异物垫在基座与面板之间，否则会导致面板扣合后出现缝隙，影响防护效果。不同于常见的搭扣类连接件，该接头的连接结构隐藏在两个基座内部，外观更加简洁，不会有突出的锁扣结构影响设备整体外观，同时锁止结构没有外露的活动部件，不会在设备运行过程中勾挂线缆或者其他物料，降低现场的安全隐患。在长期使用过程中，楔形配合面的磨损量极小，因为配合面采用了面接触的设计，单位面积的压力更小，相比点接触或者线接触的锁止结构，使用寿命更长，不需要频繁更换连接件。对于需要做密封处理的面板，还可以在两个基座的贴合面之间加装密封胶条，楔形结构的预紧力可以均匀压紧胶条，保证面板的密封性能，满足有防尘、防溅需求的设备使用要求。
