带套筒装配定位的开口销连接接头

　　在各类需要实现轴类部件周向限位、轴向防脱的工业装配场景里，这类带套筒装配结构的开口销接头是十分常见的连接构件，小到轻工输送线的辊筒轴端固定，大到重型工程机械的操纵连杆铰接点位，都能见到这类结构的实际应用。和普通直杆开口销不同，这款接头在设计时就整合了套筒装配的定位基准，不需要现场额外配做定位衬套，能直接套入对应直径的连接轴段完成预装，大幅减少现场装配时的配作工作量，尤其适合批量装配的流水线工位使用，能有效降低装配环节的辅助工时。从结构设计逻辑来看，主体采用圆柱状主体作为承载基体，两端伸出的同轴轴颈分别对应不同的装配配合公差，靠近端部的轴颈直径略小，用于穿入被连接件的安装孔位，中间的轴肩位置直接承担轴向限位的作用，

　　不需要额外加装轴用挡圈，靠自身结构就能实现轴向位置的限定。主体圆柱面上分布的四个凸台结构，是专门为套筒装配时的周向防转设计的，当外部套筒套入主体后，凸台会嵌入套筒内壁对应的卡槽内，避免接头在套筒内发生周向转动，保证连接后整体的扭矩传递稳定性，不会因为反复的启停冲击出现连接松旷的问题。在安装边界的尺寸把控上，两端轴颈的同轴度公差控制在0.02mm以内，能保证穿入两侧安装孔后不会出现卡滞，主体圆柱面的外径和配套套筒的内径采用H7/h6的间隙配合，装配时不需要大力敲击，徒手就能推入到指定位置，后续拆卸维护时也能轻松拔出，不会因为配合过紧出现锈死无法拆解的问题。两端伸出的轴颈长度经过精准核算，当接头穿入被连接件后，

　　轴颈末端露出的长度刚好满足开口销穿入后的弯折空间，不会因为露出过长干涉周边其他运动部件，也不会因为露出过短导致开口销无法有效穿装固定。实际使用过程中，这类接头主要承受的是轴向的拉脱载荷以及小幅度的径向剪切力，所以在结构设计时特意将主体和轴颈的过渡位置做了圆角处理，避免应力集中导致的断裂问题，在频繁承受交变载荷的工况下，圆角过渡结构能将局部应力峰值降低40%左右，大幅提升构件的疲劳使用寿命。和传统的开口销加单独衬套的组合结构相比，这款集成式的接头减少了两个单独的装配零件，降低了供应链的零件管理成本，也避免了现场装配时出现零件漏装、错装的问题，装配完成后的整体结构刚性更好，在有振动的工况下，不会因为衬套和销体之间的相对窜动产生异响。

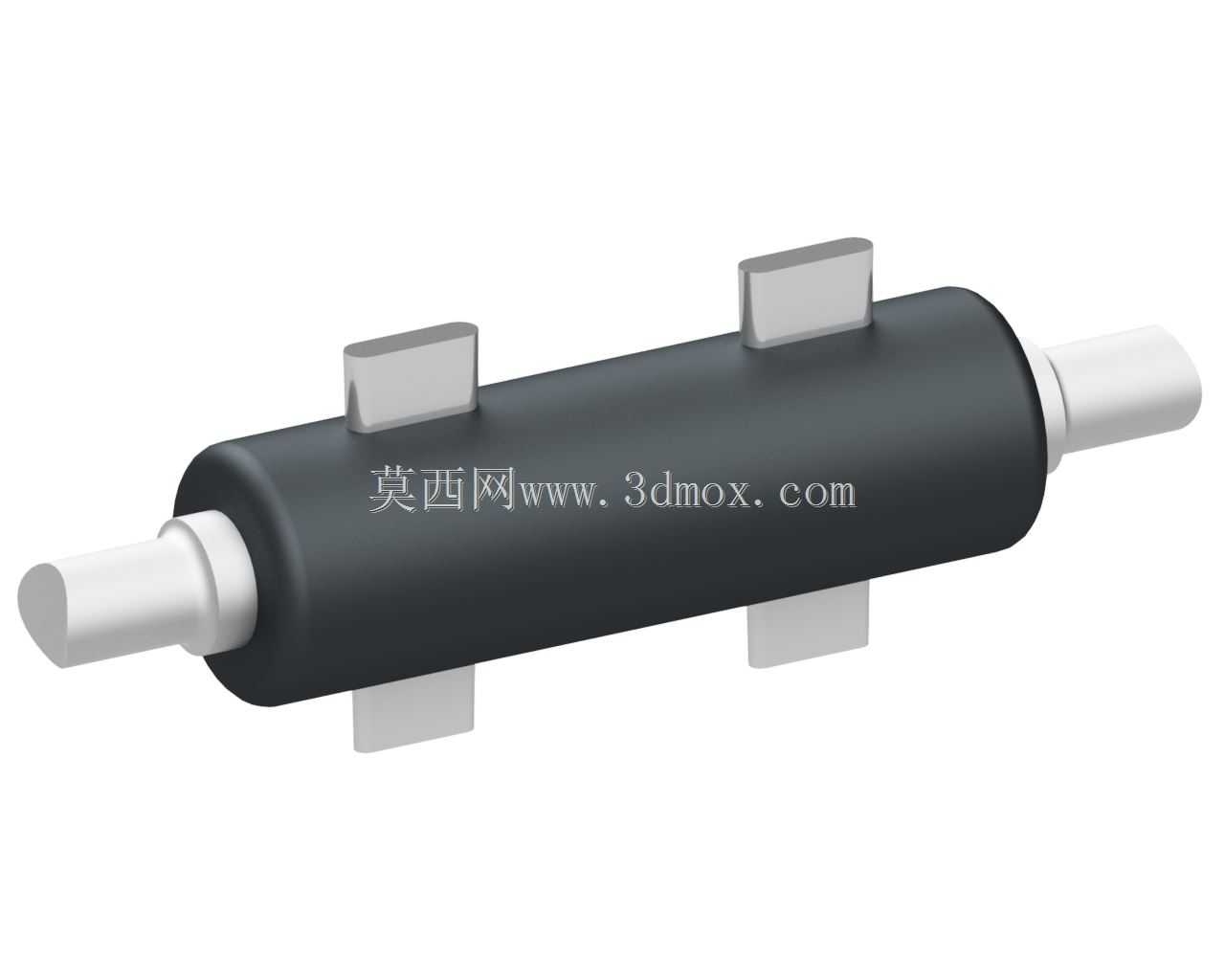

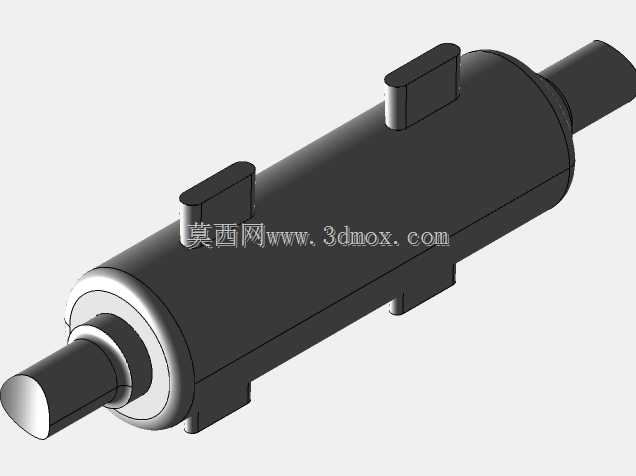

　　在做三维建模的时候，特意将套筒装配的配合面做了分色处理，方便结构工程师在做装配仿真时快速识别配合面，设置对应的配合约束，各个凸台的位置尺寸严格按照对称分布设计，保证周向受力均匀，不会出现单侧受力过大导致的磨损不均问题。对于设备维护人员来说，这类集成式接头的更换也十分便捷，只需要拔出两端的开口销，就能直接将接头从安装位抽出，不需要拆解周边的其他关联部件，大幅缩短设备停机维护的时间，在一些需要快速换型的生产线上，这类结构的优势尤为明显。从受力特性来看，主体圆柱部分的截面尺寸经过载荷校核，能满足常规工况下的剪切强度要求，四个周向凸台的接触面积经过核算，在传递额定扭矩的时候，接触面的压应力远低于材料的许用挤压应力，长期使用也不会出现凸台压溃变形的问题。在装配工艺性上，所有的棱边都做了0.2mm的倒角处理，不管是装配时套入套筒还是穿入安装孔，都能起到导向作用，不会因为锐边刮伤配合面的镀层或者密封件，也能避免装配工人被锐边划伤，符合机械装配的安全设计要求。
