带法兰凸缘直通式管接接头结构设计

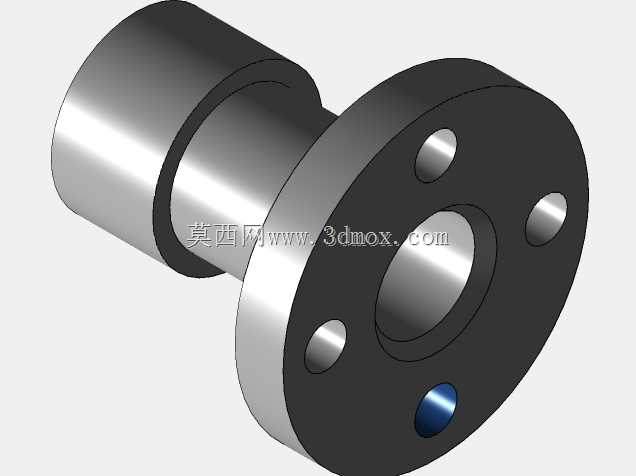

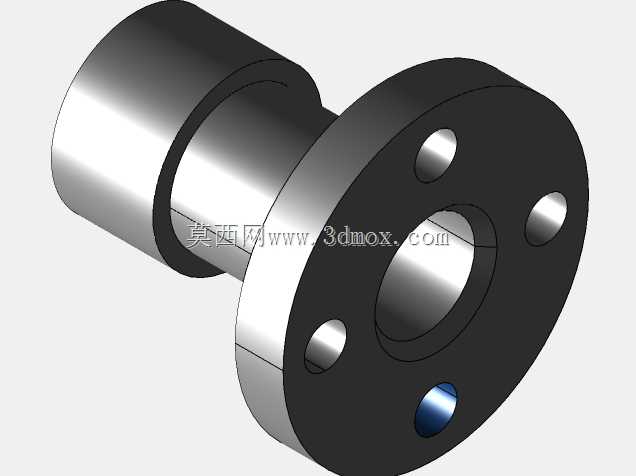

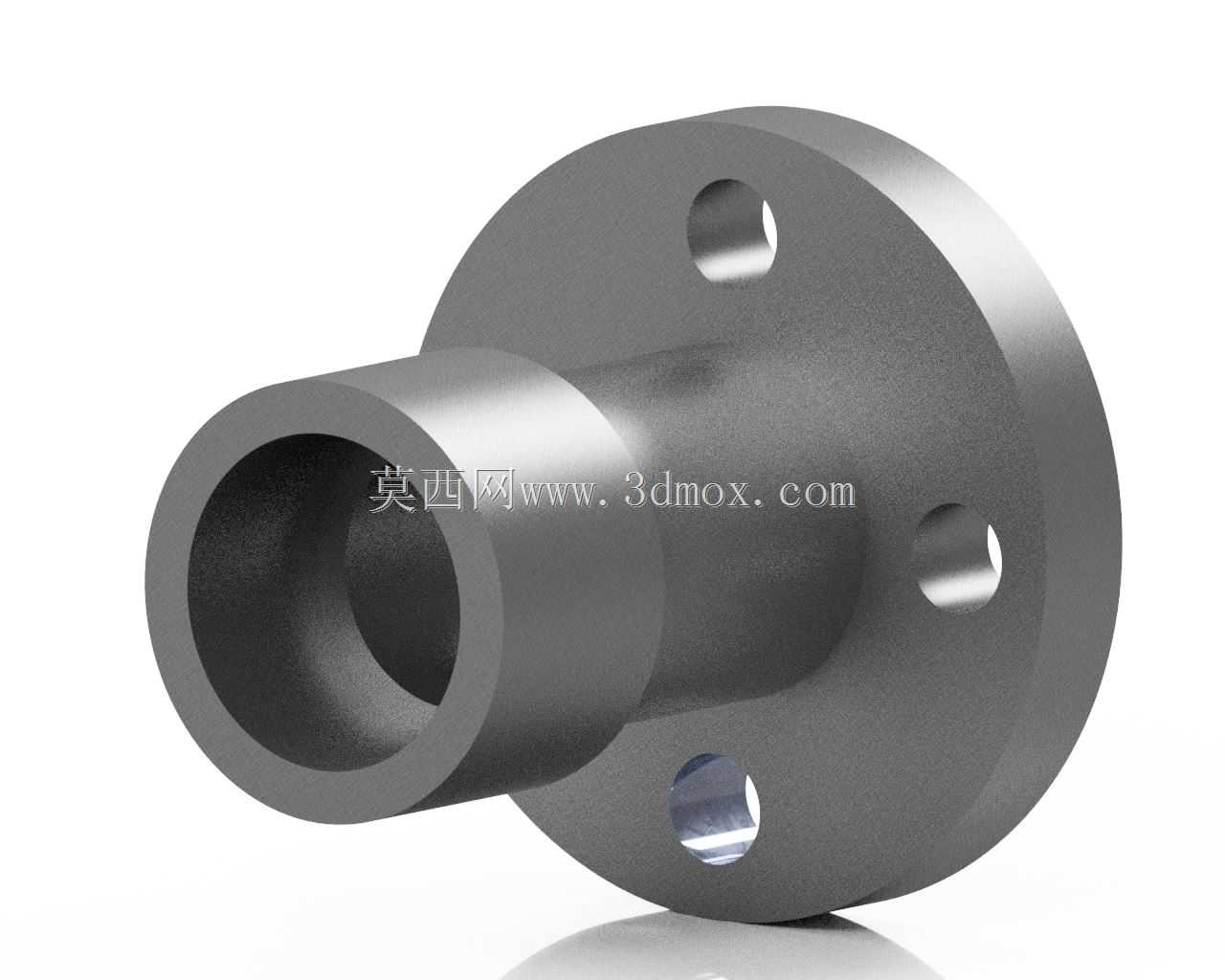

　　这类带法兰凸缘的直通管接结构，在流体输送管路系统、气动控制回路、低压液压辅助回路中应用十分广泛，主要承担管路之间的刚性对接、介质导通以及管路端部与设备腔体的连接固定作用，相比螺纹直连、卡套连接的结构，法兰式连接的密封可靠性更高，抗管路振动、抗压力脉冲的能力更强，在需要定期拆装维护的管路节点上，这类结构的拆装效率也更具优势。从结构功能来看，该零件一端为等径直管段，用于插入对接管路或者伸入设备腔体的安装孔内，另一端为带安装孔的圆形法兰凸缘，凸缘端面可加装密封垫片，通过穿装在凸缘孔内的紧固件实现与对接面的压紧密封，避免管路内输送的气体、液体介质出现泄漏。设计这类零件时，首先要匹配对接管路的通径需求，

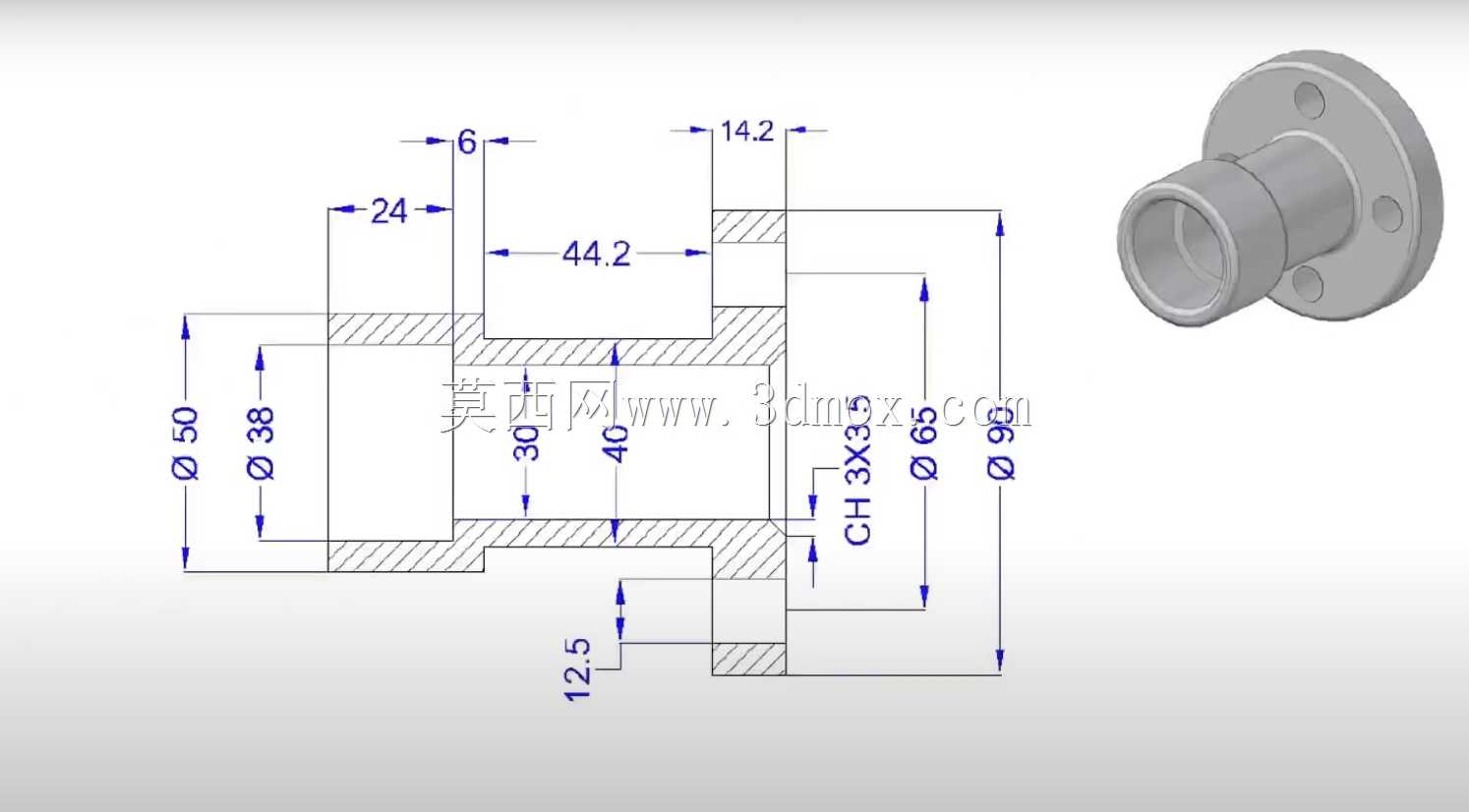

　　内部流道的直径要保证介质流通时的压损在允许范围内，不能出现流道突然缩径或者台阶错位的问题，否则长期运行时容易在变径位置产生介质冲蚀，积累杂质造成管路堵塞。从尺寸边界来看，该零件的总轴向长度控制在合理范围内，法兰端的最大外径满足安装时紧固件的布置空间需求，凸缘上的安装孔沿圆周均匀分布，孔位的分度圆直径要和对接法兰的孔位参数完全匹配，避免安装时出现孔位错位无法穿装螺栓的问题。直管段的外径尺寸要和对接管路的内径或者设备安装孔的尺寸形成合理的配合公差，过松会造成装配后同轴度偏差过大，影响管路对接的直线度，过紧则会导致装配难度提升，现场安装时无法顺利插入对接位置。设计过程中还要考虑零件的加工工艺性，内部的阶梯孔结构要尽量减少不必要的复杂曲面，

　　普通车削加工即可完成内外圆柱面、端面的加工，法兰上的安装孔可通过钻削加工完成，不需要额外的特殊加工工序，能够有效控制零件的加工成本。另外，零件的壁厚设计要兼顾强度要求和轻量化需求，直管段的壁厚要能承受管路额定工作压力下的环向应力，法兰凸缘的厚度要保证紧固件压紧时不会出现凸缘变形，导致密封面压合不匀出现泄漏，同时在法兰与直管段的连接位置要设计合理的过渡圆角，避免直角过渡造成的应力集中，在管路承受振动或者压力冲击时，该位置不会出现应力断裂的问题。在实际选型应用时，要根据管路的工作压力、输送介质的腐蚀特性选择对应的零件材质，常规工况下可选用普通碳钢做表面防锈处理，腐蚀工况下可选用不锈钢或者铜合金材质，密封面的粗糙度要达到密封要求，

　　保证垫片压紧后能够完全填充密封面的微观间隙，实现可靠密封。这类结构的三维建模过程中，要重点保证各段同轴度、法兰安装孔的位置度、各轴向尺寸的精度，建模完成后可通过虚拟装配验证与对接零件的配合间隙，检查是否存在干涉问题，提前排查设计缺陷，减少后续加工、装配环节的整改成本。
