铰接式连接接头结构造型设计

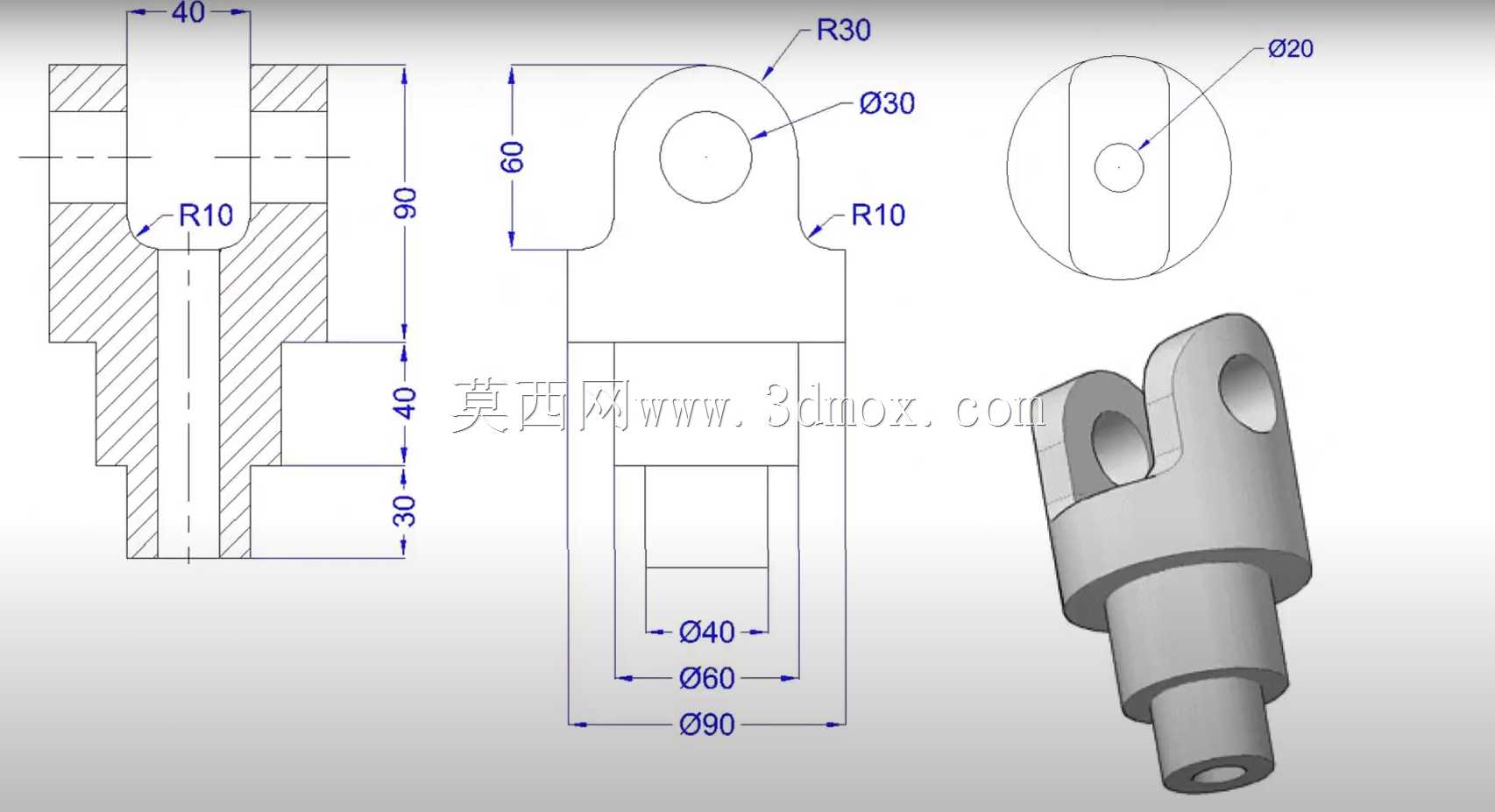

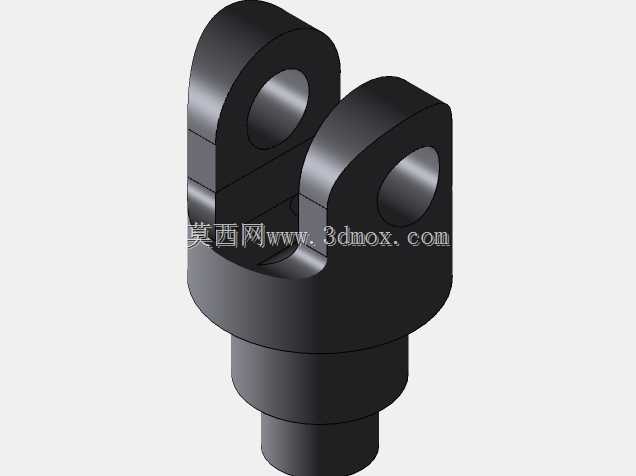

　　这类铰接式连接接头在工业传动、工装夹具、液压执行机构的末端连接场景中应用十分广泛，核心作用是实现两个构件之间的可转动铰接连接，补偿装配过程中产生的角度偏差，避免刚性连接带来的应力集中问题，在往复摆动的运动副结构中，这类零件是传递拉压载荷的核心受力构件。从结构受力角度出发，设计时首先要明确零件的载荷传递路径：下端的阶梯轴段是插入配套安装座的定位段，三段阶梯结构分别承担轴向定位、径向承载、限位防脱的作用，最下端直径30mm的轴段为插入导向段，中间直径60mm的轴段是主要的径向承载面，与安装座的内孔形成间隙配合，保证转动过程中的同轴度，直径90mm的轴肩端面作为轴向定位面，承受连接过程中的轴向压紧力，限制接头插入安装座的深度，

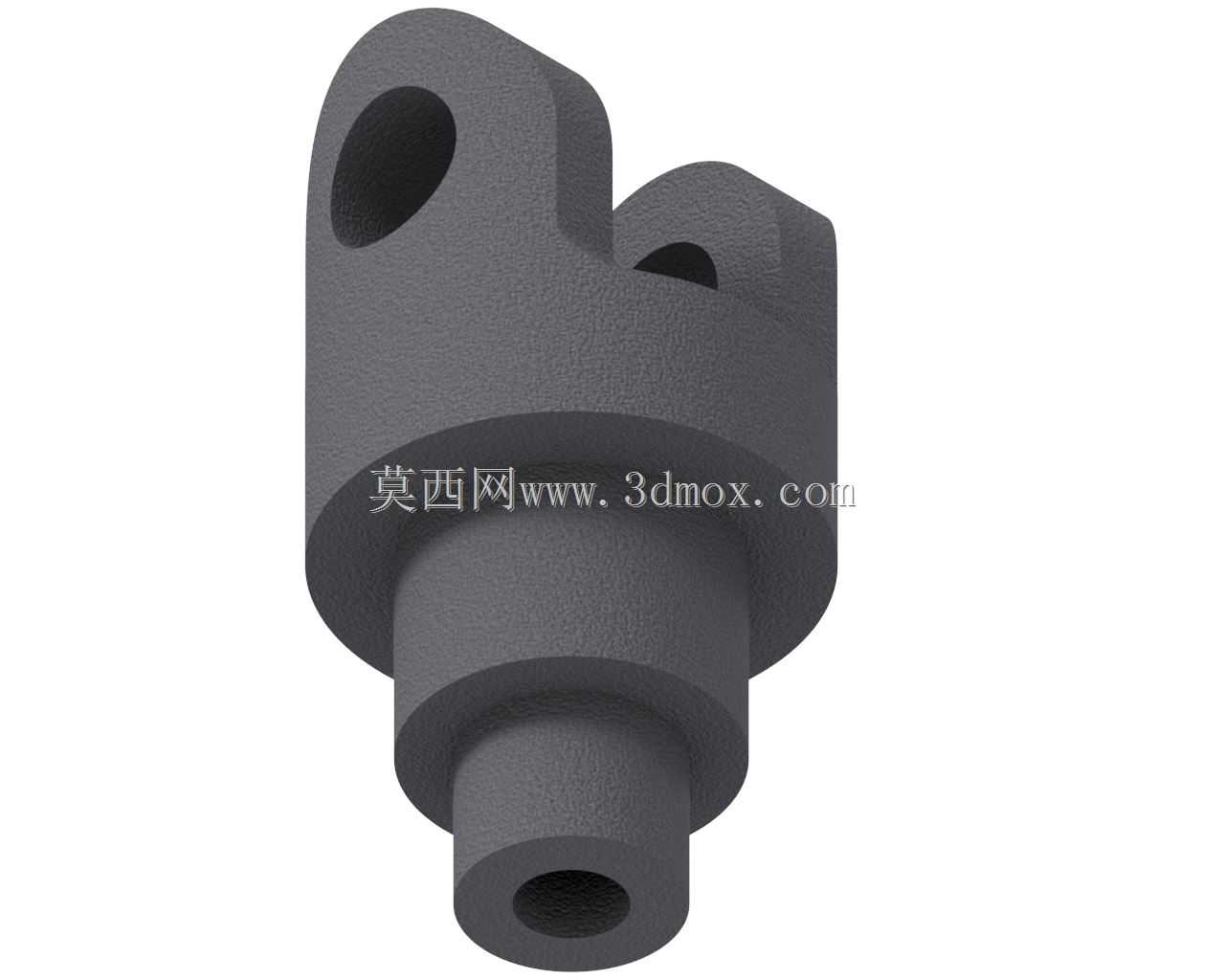

　　避免装配过位影响铰接转动的灵活性。上端的双耳铰接结构是实现摆动功能的核心部分，两个平行的耳片内侧间距40mm，刚好容纳配套的单耳连接构件，耳片上开设的同轴通孔直径20mm，用于穿装铰接销轴，孔位周边做R30的圆弧过渡，一方面是消除耳片根部的直角应力集中，在承受交变拉压载荷时避免应力突变导致的根部断裂，另一方面圆弧过渡也能减少加工过程中的应力残留，提升零件的整体疲劳强度。耳片外侧与下端轴身的衔接位置做R10的圆角过渡，同样是为了优化应力分布，避免截面突变位置在冲击载荷下出现开裂问题。从安装边界来看，零件总高度方向的尺寸分为三段，下端轴段插入安装座的深度为70mm，其中导向段30mm、承载段40mm，上端耳片部分的高度为60mm，

　　安装时需要保证耳片内侧的开档空间无遮挡，预留足够的摆动间隙，避免铰接的配套构件转动时与轴肩端面发生干涉。铰接孔的同轴度是这类零件加工的核心精度要求，两个耳片上的Φ20孔同轴度需要控制在0.02mm以内，否则穿装销轴后会出现卡滞，导致摆动阻力过大，加剧销轴和孔壁的磨损。下端阶梯轴的圆柱度也需要严格控制，与安装座内孔的配合间隙通常选H8/f7的间隙配合，既保证转动灵活，又避免间隙过大导致的径向晃动，影响整个运动副的传动精度。在实际选型应用中，这类接头的尺寸参数需要匹配配套的载荷等级，耳片的厚度、铰接孔的直径、阶梯轴的直径都需要根据额定拉压载荷做强度校核，通常耳片的拉伸强度需要满足1.5倍以上的安全系数，

　　铰接孔的挤压强度也要满足对应工况的要求，避免重载下孔壁出现塑性变形。设计建模过程中，这类零件的造型需要重点关注各个过渡圆角的处理，不能为了建模省事省略圆角结构，很多新手建模时容易忽略过渡位置的圆角，导致后续有限元分析时出现应力奇异，也不符合实际加工的工艺要求，实际铣削加工过程中，直角位置本身也会自然留下刀具圆角，刻意做直角结构既无必要也会提升加工成本。另外下端轴段与上端耳片的位置度也需要控制，保证耳片的对称平面与轴段的轴线重合，避免装配后出现偏载，导致铰接转动过程中出现别劲的问题。这类零件通常采用45号钢或者40Cr材质加工，表面做发黑或者镀锌处理提升防锈能力，铰接孔内壁根据载荷等级可以选择做淬火处理，提升孔壁的耐磨性能，延长铰接副的使用寿命。在装配环节，铰接销轴穿装后需要在轴端加装开口销或者轴用挡圈限位，防止销轴在摆动过程中脱出，轴肩位置可以根据需要加装防尘垫圈，避免外界的粉尘、碎屑进入铰接配合面，加剧零件的磨损。
