凸缘式刚性法兰联轴器结构设计

　　在常规工业传动场景里，这类刚性法兰联轴器的应用覆盖范围极广，从常规输送线的辊道驱动、中小型泵组的电机与泵体轴系对接，到普通机床进给轴的动力传递，只要是对中精度有基础保障、传动过程无显著冲击载荷的同轴轴系连接场景，都能见到这类结构的身影。它的核心作用是将两根独立布置的轴段牢固连接为一体，让主动轴的扭矩可以完整传递到从动端，同时在传动过程中维持轴系的同轴度基准，避免因轴系偏移带来的额外振动、轴承偏磨问题。

　　从结构设计逻辑来看，这款联轴器采用的是最经典的凸缘对合结构，两个带法兰盘的半联轴器分别通过过盈配合加键连接的方式固定在两根待对接的轴端，法兰盘端面加工有精准的止口配合结构，两个半联轴器对接时止口互相嵌合，从机械结构上直接保证两轴的对中精度，不需要安装时反复打表调整同轴度，对现场安装人员的技能要求更低。法兰盘周向均匀布置的螺栓孔采用铰制孔设计，螺栓穿入后与孔壁无间隙配合，扭矩传递过程中螺栓同时承受剪切力与挤压力，相比普通间隙配合的螺栓连接，这种结构的传动刚性更强，能传递的扭矩上限更高，也不会在正反转切换时出现连接间隙带来的冲击异响。

　　设计过程中首先要明确的是安装边界约束，半联轴器的轴孔直径需要匹配对接轴的公称直径，键槽尺寸严格对应轴上平键的截面规格，保证装配后键的两侧面与键槽侧壁完全贴合，无松动间隙。法兰盘的外径尺寸需要根据传递扭矩的大小核算，既要保证螺栓孔布置后法兰盘有足够的壁厚强度，避免螺栓拧紧时法兰盘出现变形，也要控制整体外径尺寸，避免与周边的设备护罩、机架结构产生运动干涉。两个半联轴器对接完成后，整体的轴向长度要匹配轴系预留的安装空间，轴伸端的长度要保证半联轴器装配到位后，轴端不会突出半联轴器的端面，也不会因为轴伸过短导致半联轴器的轴向固定失效。

　　实际选型应用时需要注意，这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，所以安装时必须保证两轴的径向偏移、角向偏移控制在允许的极小范围内，否则运转过程中会在轴、轴承、联轴器本身产生极大的附加载荷，加速零件的疲劳损坏。如果应用场景存在不可避免的安装对中误差，或者设备运转过程中会出现轴系受热伸长、基础沉降带来的偏移，就不适合选用这类结构，需要搭配有补偿能力的挠性联轴器。但在对中精度能得到保障的固定安装设备上，这类结构的优势非常明显：结构简单没有易损件，日常运维几乎不需要额外维护，传动过程无背隙、扭转刚度高，能保证精准的传动比，在转速稳定、载荷平稳的工况下使用寿命极长。

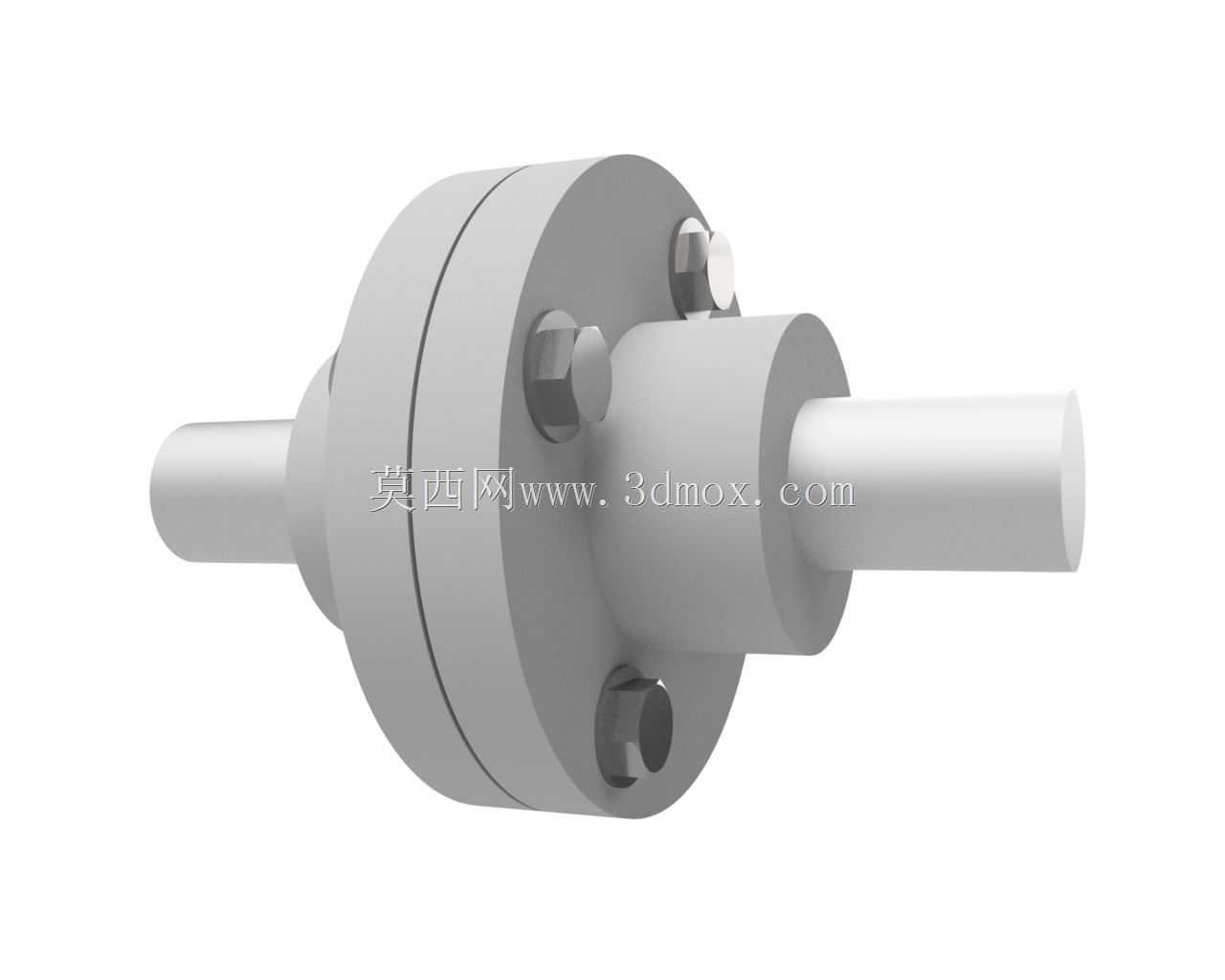

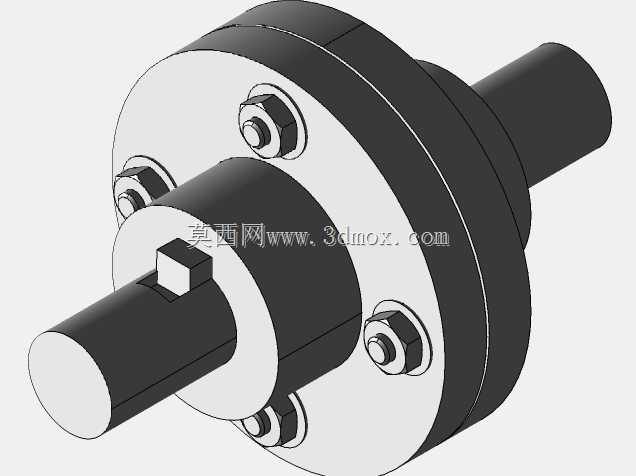

　　从建模细节来看，整个组件的装配关系清晰，两个半联轴器通过止口定位后，周向螺栓穿入铰制孔后用螺母锁紧，螺栓的预紧力需要均匀施加，避免法兰盘端面受力不均导致止口配合出现偏斜。轴与半联轴器的配合面需要标注合适的尺寸公差，过盈量太小会导致传动过程中轴与半联轴器出现相对滑动，过盈量太大会导致现场装配难度提升，需要热装或者压力机压入，增加安装成本。法兰盘的端面与轴孔的垂直度、止口与轴孔的同轴度是核心形位公差要求，这些公差如果控制不到位，哪怕安装时调整得再精准，联轴器本身的加工误差也会导致轴系运转时出现跳动。另外，螺栓的布置要满足周向均布的要求，保证运转时整个联轴器的动平衡性能，在较高转速的应用场景下，还需要对整个装配好的联轴器组件做动平衡校正，避免高速旋转时的离心力带来设备振动。
