层叠式亚克力PCB防护壳体结构设计

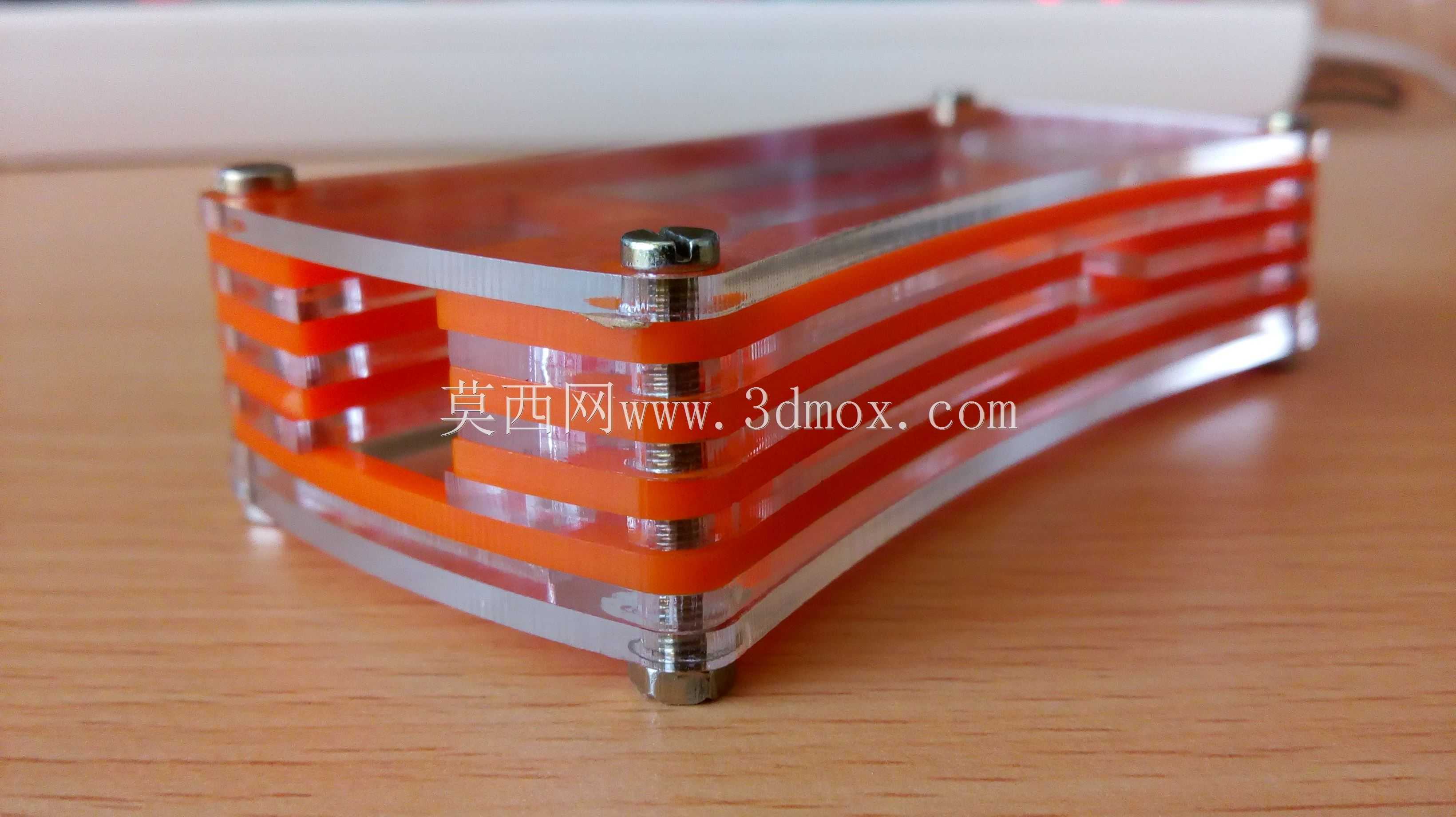

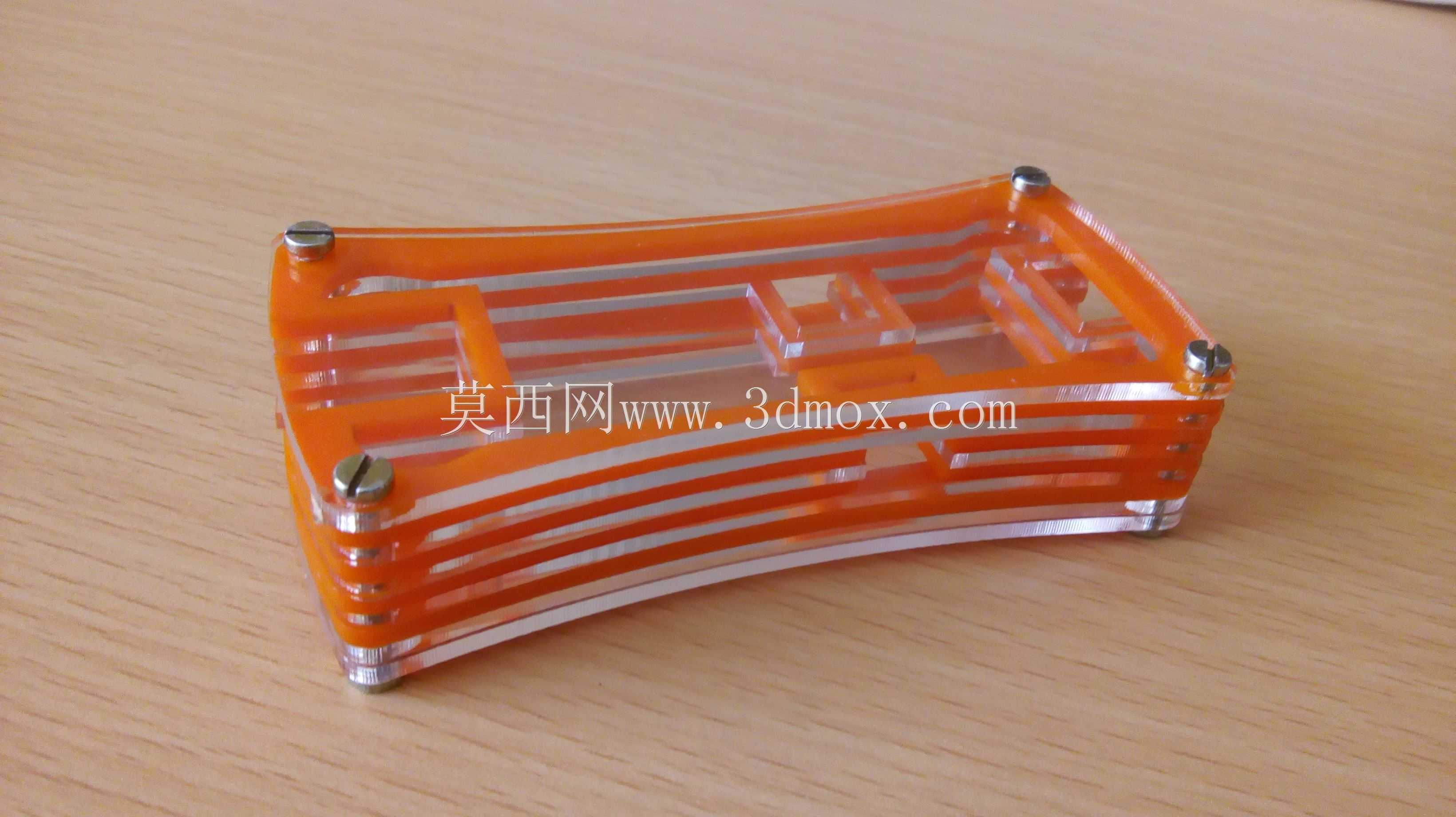

　　这款层叠拼接的亚克力壳体，主要面向小批量定制化电子控制板的防护需求，在桌面级原型验证、小型工控模块封装、创客开源硬件项目这类场景中适配性极强，相比传统注塑壳体不需要开模投入，单套即可通过激光切割完成加工，打样周期能压缩到数小时级别，特别适合研发阶段的电路模块快速封装使用。从结构设计逻辑来看，整体采用多层透明与橙色亚克力板交替堆叠的形式，每层板件都通过激光切割预留对应的定位孔与功能镂空区域，层与层之间依靠金属螺丝配合螺母完成锁紧固定，不需要额外粘接或卡扣结构，拆装时只需要拧动四角的紧固件即可，后期对内部PCB板进行调试、更换元件时不需要破坏壳体结构，反复拆装也不会出现连接松动的问题。壳体的弧形轮廓并非装饰性设计，

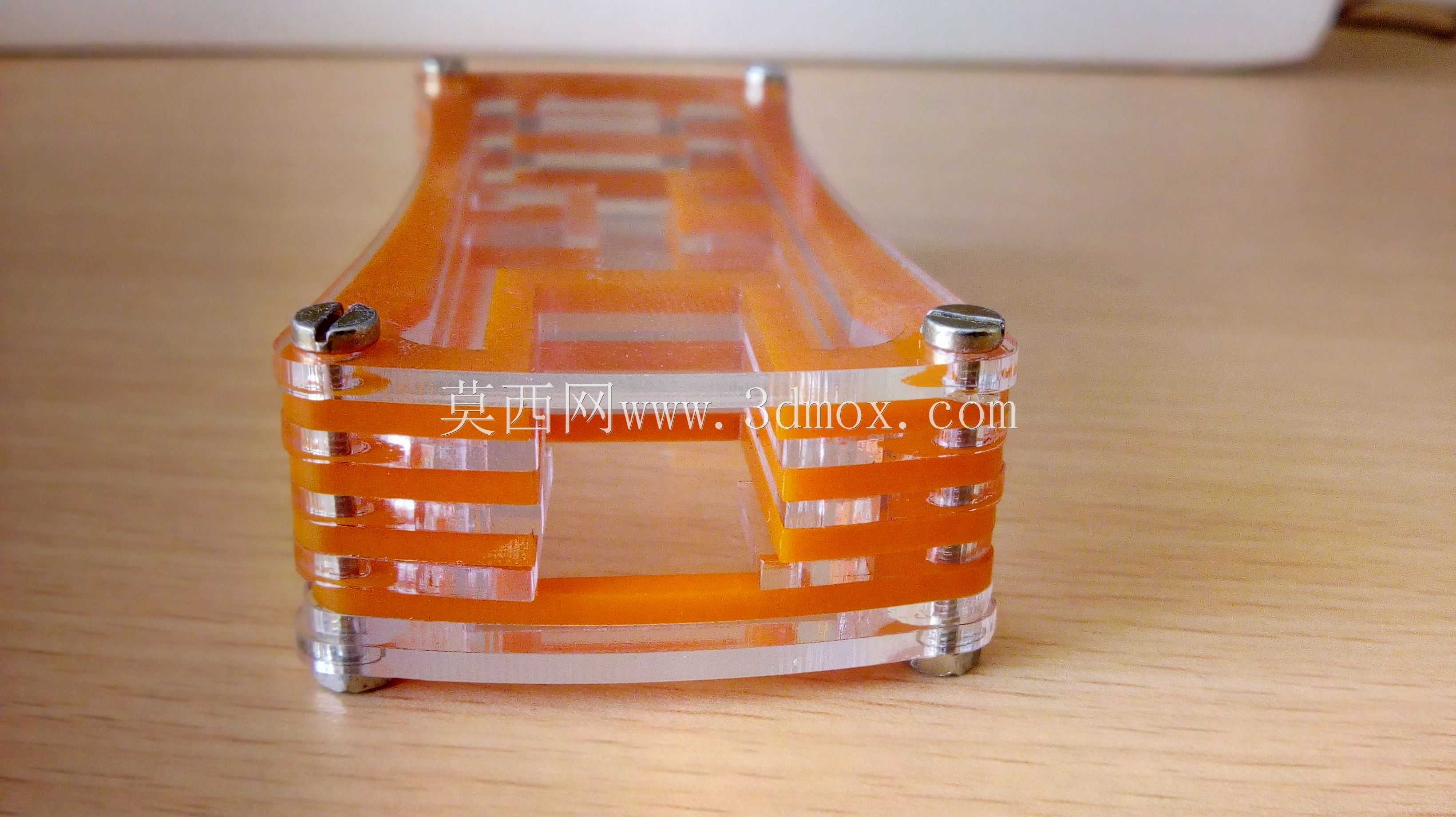

　　而是在切割时通过每层板的边缘渐变偏移实现的曲面过渡，既能够避免直角棱边的磕碰风险，也能在多设备并排布置时减少相邻设备的剐蹭，同时层叠板件之间预留的均匀缝隙，刚好可以形成自然的通风散热通道，内部PCB工作时产生的热量可以通过缝隙快速散出，不需要额外开设密集散热孔，也能避免大尺寸开孔导致的灰尘、杂物直接落入壳体内部的问题。在安装边界的考量上，壳体内部的腔体尺寸完全匹配常规通用PCB的安装孔位，每层板的镂空区域都对应PCB上的接口、指示灯、按键位置，使用时不需要额外对板件进行二次加工，直接将PCB固定在中间层的支撑凸台上即可，外部接口可以直接通过壳体侧面的镂空位置伸出，不需要额外加装转接件。板件的厚度选择上，

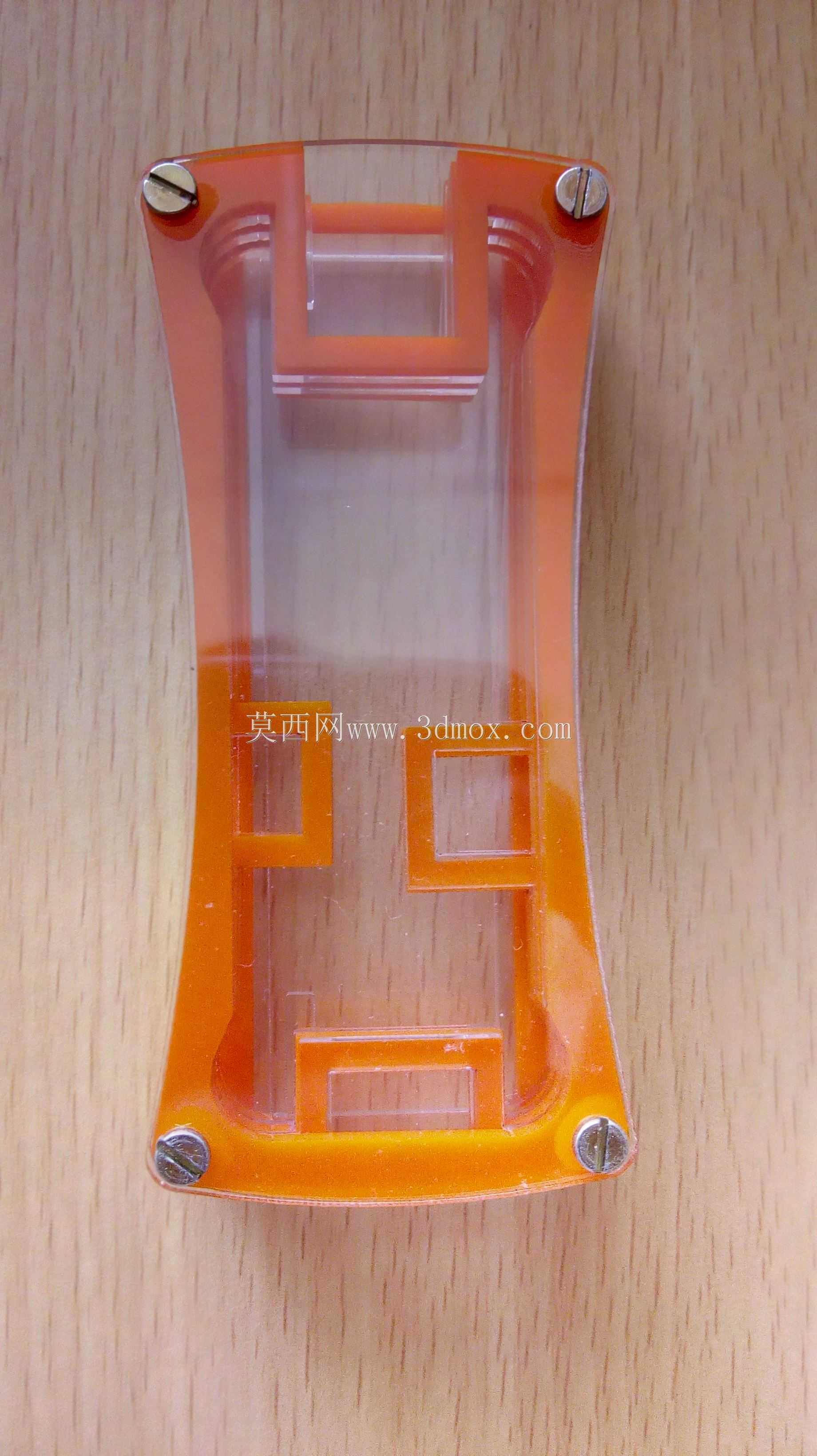

　　透明层与橙色层采用统一厚度的亚克力板材，切割时不需要更换加工参数，加工效率更高，同时橙色层的半透明特性可以让内部PCB上的指示灯光线柔和透出，不需要单独开设指示灯孔位，就能直观观察设备的运行状态，透明层则可以直接观察内部线路的连接情况，排查故障时不需要拆开壳体就能快速确认接线是否存在松动、脱落的问题。这种层叠结构的设计还有一个很实用的优势，就是可以根据内部PCB的实际高度灵活增减板件层数，不需要重新设计整套壳体结构，只需要调整中间间隔层的板件数量，就能适配不同高度的电子元件，比如加装了散热片、电容高度较高的PCB，只需要多增加几片间隔板就能扩展内部腔体高度，适配成本极低。在实际使用场景中，

　　这类壳体既可以用于实验室里的电路原型临时封装，避免裸露电路板误触短路，也可以用于小型量产的民用电子模块外壳，相比金属壳体重量更轻，绝缘性能更好，不会出现电路与壳体短路的风险，相比3D打印的壳体，表面光洁度更高，加工速度更快，批量加工时的成本也更低。壳体四角的螺丝固定点都做了沉孔设计，螺丝拧紧后头部不会突出壳体表面，放置在桌面时不会出现硌痕，也能避免螺丝刮擦其他设备表面，层与层之间的对齐精度完全依靠切割时的定位孔保证，加工时只要定位孔的公差控制在0.1mm以内，组装后整体的错位量就可以控制在肉眼不可察的范围，不需要额外的治具辅助组装，普通操作人员按照层序堆叠后拧上螺丝即可完成装配，组装门槛极低。
