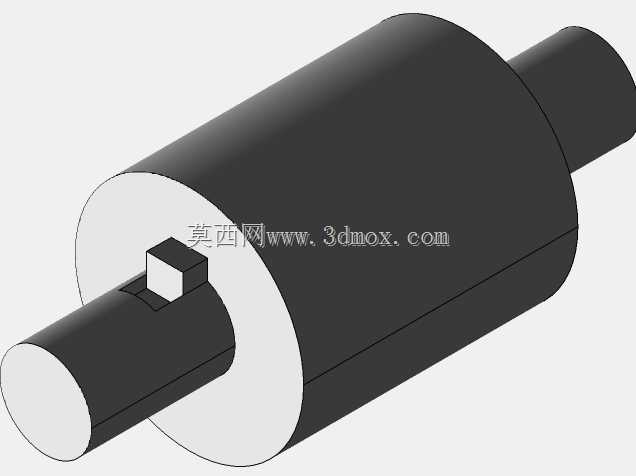

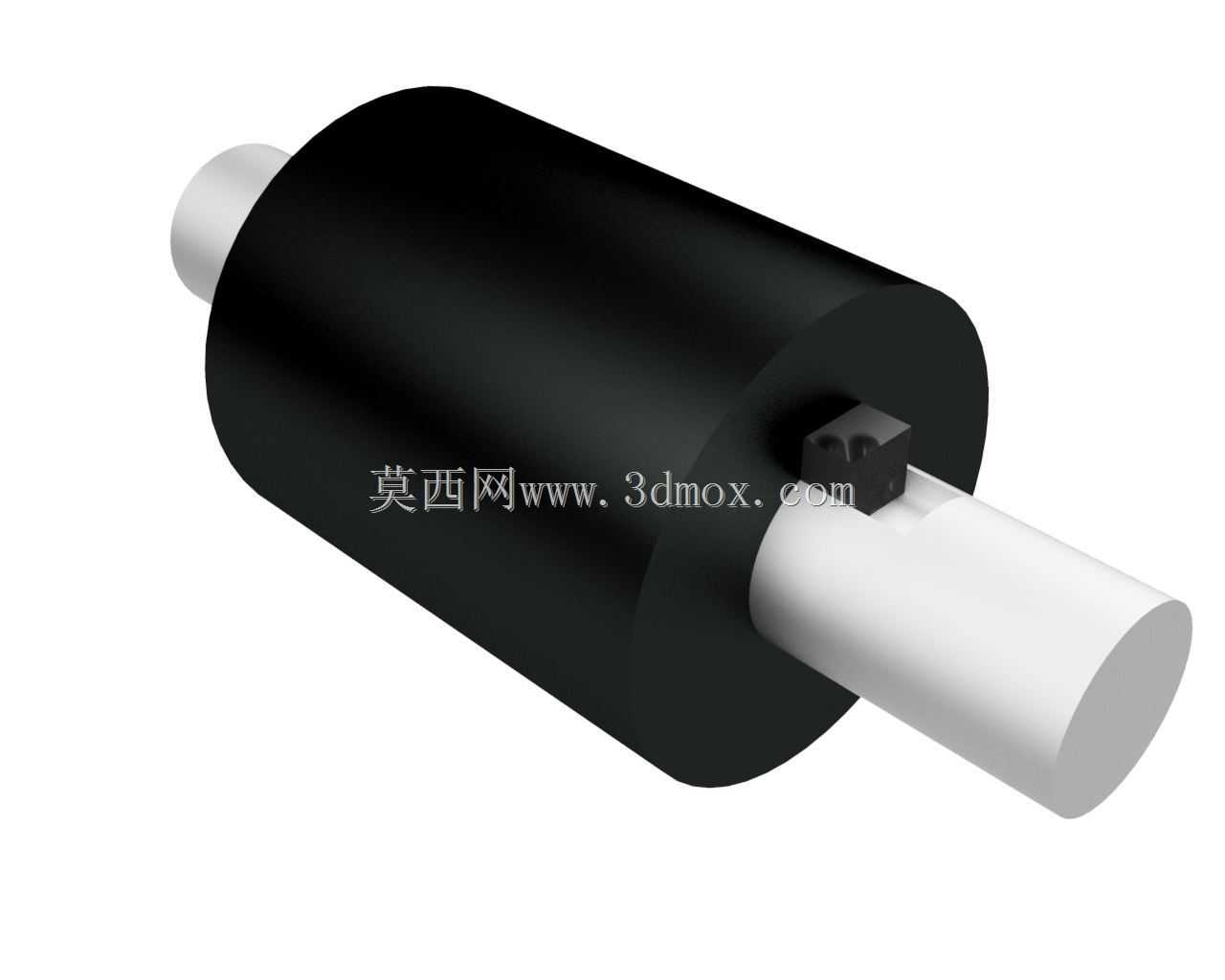

套筒式刚性联轴器结构三维设计

　　在中小功率传动轴系的传动布局里，套筒联轴器是结构最为紧凑的刚性连接方案，这类构件没有冗余的外置结构，整体呈同轴圆柱形态，依靠套体本身的包容面实现两根轴端的同轴对接，常见于对安装空间有严格限制、传动载荷平稳无强冲击的传动场景，比如小型输送设备的动力输出端、轻工机械的辊轴传动工位、小型泵组的电机与叶轮轴对接位置，都能看到这类连接结构的应用。从实际使用的功能逻辑来看，这类联轴器的核心作用是维持两根对接轴的同轴回转精度，传递额定范围内的转矩，因为没有弹性缓冲元件，它不具备补偿两轴相对偏移的能力，所以对安装时的对中精度要求较高，一旦轴系存在径向或者角向偏差，运行过程中会在套体与轴的配合面、键连接位置产生附加载荷，长期运行会加剧配合面的磨损，

　　甚至引发键的剪切失效。做这个结构的三维建模时，首先要明确的是安装边界的约束：套体的内孔直径要和对接的两根轴端直径保持严格的公差配合，通常选用H7/k6的过渡配合，保证装配后轴与套体之间没有多余的径向窜动；套体的外径尺寸要结合传递转矩的大小做强度校核，不能为了追求紧凑把壁厚做的过薄，否则转矩传递过程中套体可能出现胀裂风险，也不能做的过厚，徒增整体重量和安装占用空间。套体的长度设计需要兼顾两个配合段的长度要求，每一侧的轴头插入深度要达到轴径的1.2到1.5倍，才能保证键连接有足够的挤压强度，避免运行过程中轴与套体之间出现相对转动。键槽的位置设计要保证两侧轴的键槽处于同一条轴向直线上，装配时键能顺利嵌入两个轴头和套体的键槽内，

　　不会出现错位卡滞的问题。从外形结构来看，整个联轴器没有突出的连接螺栓或者外置凸缘，外圆是完整的圆柱面，做动平衡校正的时候更容易达到较高的精度等级，适合在转速相对稳定的中低转速轴系上使用，不会像凸缘联轴器那样因为突出的螺栓头产生风阻或者动平衡偏差。建模过程中要注意配合面的细节处理：内孔的表面粗糙度要控制在合理范围，既要保证装配时轴头能顺利插入，又不能因为表面过于光滑降低配合的摩擦力矩；键槽的侧壁要保持和轴线平行，槽宽的公差要和所选的平键公差匹配，避免键在槽内出现过大的间隙。在实际选型替换的时候，这类套筒联轴器的拆装需要轴系有一定的轴向移动空间，因为要沿着轴向移动套体才能完成轴头的对接或者拆卸，所以在做整机布局的时候，

　　要提前预留出足够的轴向操作距离，不能把轴系两端的轴承座或者其他构件布置的过于贴近联轴器位置，否则后期维护拆装会非常困难。和其他类型的刚性联轴器相比，这种套筒结构的零件数量最少，只有一个整体套筒和对应的连接键，加工制造的工艺性更好，只需要在圆钢料上完成内孔镗削、外圆车削、键槽铣削几个工序就能完成加工，没有复杂的形面结构，加工成本更低，也没有多余的连接紧固件，运行过程中不会出现紧固件松动脱落的风险，可靠性更有保障。在做三维装配校验的时候，要重点检查套体端面和两侧轴肩的贴合情况，装配到位后套体的两个端面应该和两侧轴的轴肩端面完全贴合，没有倾斜或者间隙，保证轴系的轴向定位准确；同时要检查键的顶面和套体键槽顶面之间的间隙，保留合理的间隙避免装配时键顶顶住槽底导致套体无法装配到位。对于传动载荷存在小幅波动的场景，还可以在套体和轴的配合面增加紧定螺钉做辅助固定，紧定螺钉的位置要错开键槽的位置，顶在轴表面的浅坑内，进一步防止长期运行后套体和轴之间出现轴向窜动。整个模型的结构完全按照实际加工装配的逻辑搭建，所有配合面的尺寸关联都符合机械设计的规范要求，没有出现结构干涉或者装配逻辑错误的问题，能直接用于装配干涉校验、工程图导出，也可以作为传动系统选型设计的参考构件，帮助设计人员快速完成轴系连接部分的布局校核，提前预判安装空间是否满足要求，避免后期生产装配时出现结构冲突。
