对开夹紧式刚性套筒联轴器结构设计

　　在常规中小扭矩轴系传动场景里，比如小型输送线辊筒驱动、轻工包装设备的动力传递、实验室台架测试装置的轴连接工位，经常会遇到不允许轴向挪动两端轴件、又需要快速拆装维护的传动需求，这时候整体式套筒联轴器的轴向套装安装方式就会暴露明显局限——要么得挪动电机或被驱动端设备留出轴向装配空间，要么拆装时要拆解周边关联部件，维护效率极低，分体式套筒联轴器正是针对这类痛点优化的刚性传动连接件。

　　从结构功能来看，这类联轴器属于刚性联轴器范畴，不存在补偿两轴相对偏移的能力，因此对安装时的两轴同轴度要求较高，适合安装对中精度良好、工作过程中无显著冲击载荷的轴系。它的核心结构是沿轴向剖分的两半套筒本体，套筒内壁加工有与被连接轴外径匹配的光孔，配合面的加工精度直接决定传动时的抱轴摩擦力与同轴度保持能力，两半套筒合模后通过沿周向均匀布置的多组螺栓副实现夹紧，螺栓拧紧时产生的径向抱紧力会让套筒内壁与轴表面紧密贴合，依靠接触面的静摩擦力传递扭矩，部分重载版本会在套筒与轴的配合面加工浅键槽，搭配平键辅助承载，进一步提升大扭矩工况下的传动可靠性，避免打滑磨损。

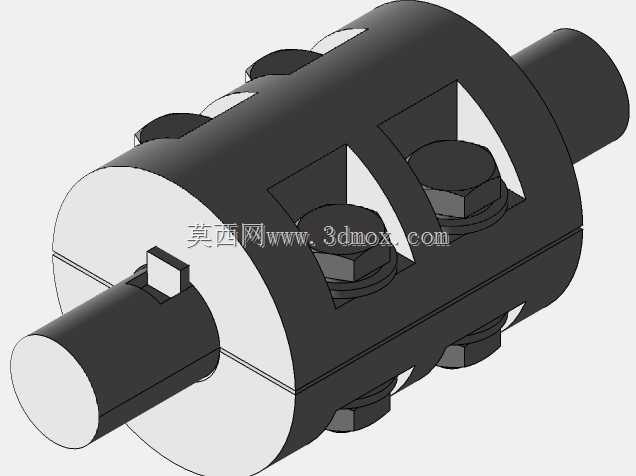

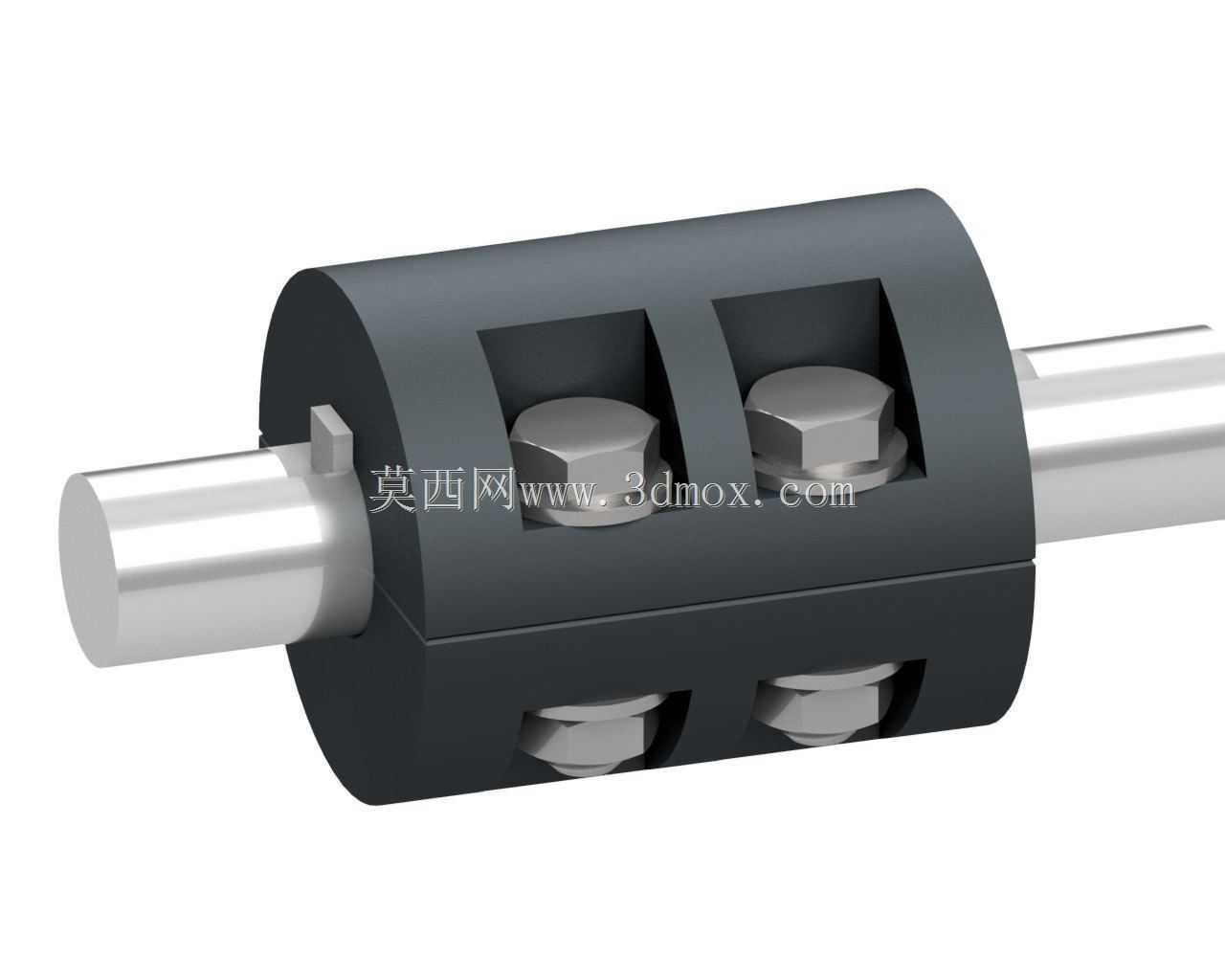

　　设计这类联轴器时，首先要根据目标传递扭矩、被连接轴的直径确定套筒的核心尺寸：套筒的总长度一般取被连接轴直径的2.5到3倍，过短会导致抱紧力分布不均，轴端容易出现应力集中，过长则会增加不必要的重量与转动惯量，对高速轴系的动平衡不利；套筒的外径要根据螺栓的布置空间、材料的许用剪切应力核算，保证螺栓拧紧后套筒本体不会出现胀裂变形，同时两半套筒的剖分面要做精铣加工，合模后剖分面的贴合间隙要控制在0.02mm以内，避免夹紧时出现错位导致两轴不同心。螺栓孔的位置要沿周向对称分布，沿轴向错开排列，就像图中展示的结构一样，上下两排螺栓分别布置在剖分面两侧，这样拧紧时夹紧力能沿轴长均匀分布，不会出现局部抱紧力不足的问题。

　　安装边界方面，这类联轴器不需要轴向移动两端的轴件，装配时只需要将两半套筒扣合在两轴的对接位置，保证两轴的轴端对接处位于套筒长度方向的中点位置，避免单侧轴伸入长度过短导致夹紧失效，之后按对角线顺序分次拧紧所有夹紧螺栓，每次拧紧的扭矩偏差不超过设计值的10%，防止套筒受力不均出现偏斜。需要注意的是，这类联轴器因为是刚性连接，工作过程中如果两轴出现径向或角向偏移，会在轴、轴承位置产生附加交变载荷，加速轴承磨损甚至出现轴的疲劳断裂，因此安装前必须用百分表打表校验两轴的径向跳动与端面跳动，保证对中精度符合要求。日常维护时只需要定期检查螺栓的预紧力，不需要拆解两端的驱动与被驱动设备，相比整体式套筒联轴器，拆装维护的时间能缩短60%以上，非常适合需要频繁更换易损件、设备布局紧凑没有轴向装配空间的传动工位。

　　在材料选择上，常规工况下套筒本体采用45号钢调质处理即可满足强度要求，表面做发黑处理提升防锈能力，螺栓采用8.8级及以上强度的内六角或外六角螺栓，保证足够的夹紧力；如果是用于腐蚀环境的食品、化工设备，套筒本体可以采用304不锈钢加工，螺栓也配套不锈钢材质，避免锈蚀导致拆装困难。这类联轴器没有弹性元件，不存在弹性元件老化失效的问题，只要螺栓预紧力足够、配合面没有严重磨损，使用寿命远高于弹性套柱销联轴器、梅花联轴器等带弹性元件的传动部件，在恒定转速、载荷平稳的中小扭矩传动场景下，是兼顾可靠性与维护便捷性的优选轴连接件。
