十字轴式万向联轴器传动结构

　　在各类需要补偿两轴轴线相对偏移的传动场景中，这类十字轴式万向联轴器是应用极为广泛的轴系连接部件，区别于刚性联轴器无法补偿安装误差、运行中易因轴系不对中产生附加载荷的问题，该结构可在两轴存在角向偏移、径向偏移甚至轴向窜动的工况下，稳定完成旋转运动与扭矩的传递。从实际应用场景来看，这类结构常见于工业输送线的动力传输段、中小型机床的进给传动链、农用机械的动力输出端、轻工设备的传动系统中，尤其适合安装空间受限、两轴对中精度难以保证的装配场景，能有效抵消安装过程中产生的同轴度误差，避免轴系因附加弯矩出现轴承过早磨损、轴件疲劳断裂的问题。

　　从功能特性上看，该万向联轴器采用单十字轴的铰接结构，两个叉形接头分别与主动轴、从动轴配合连接，中间十字轴通过销轴与两侧叉架形成转动副，可实现两轴之间最大35度左右的角向补偿，运行过程中当主动轴以恒定转速旋转时，从动轴可在允许的偏角范围内同步传递扭矩，单节使用时从动轴转速会存在瞬时波动，因此在对转速同步性要求较高的场合，通常会成对使用该类联轴器并通过中间轴连接，抵消单节结构带来的转速差。结构设计上，两侧的轴套部分采用空心轴孔设计，可根据适配轴径调整孔的尺寸公差，孔壁可开设键槽用于平键连接，也可加工成顶丝孔实现轴与联轴器的锁紧固定，十字轴与叉架的配合位置预留有润滑脂存储空间，长期运行时可定期加注润滑脂降低铰接位置的磨损，提升部件使用寿命。

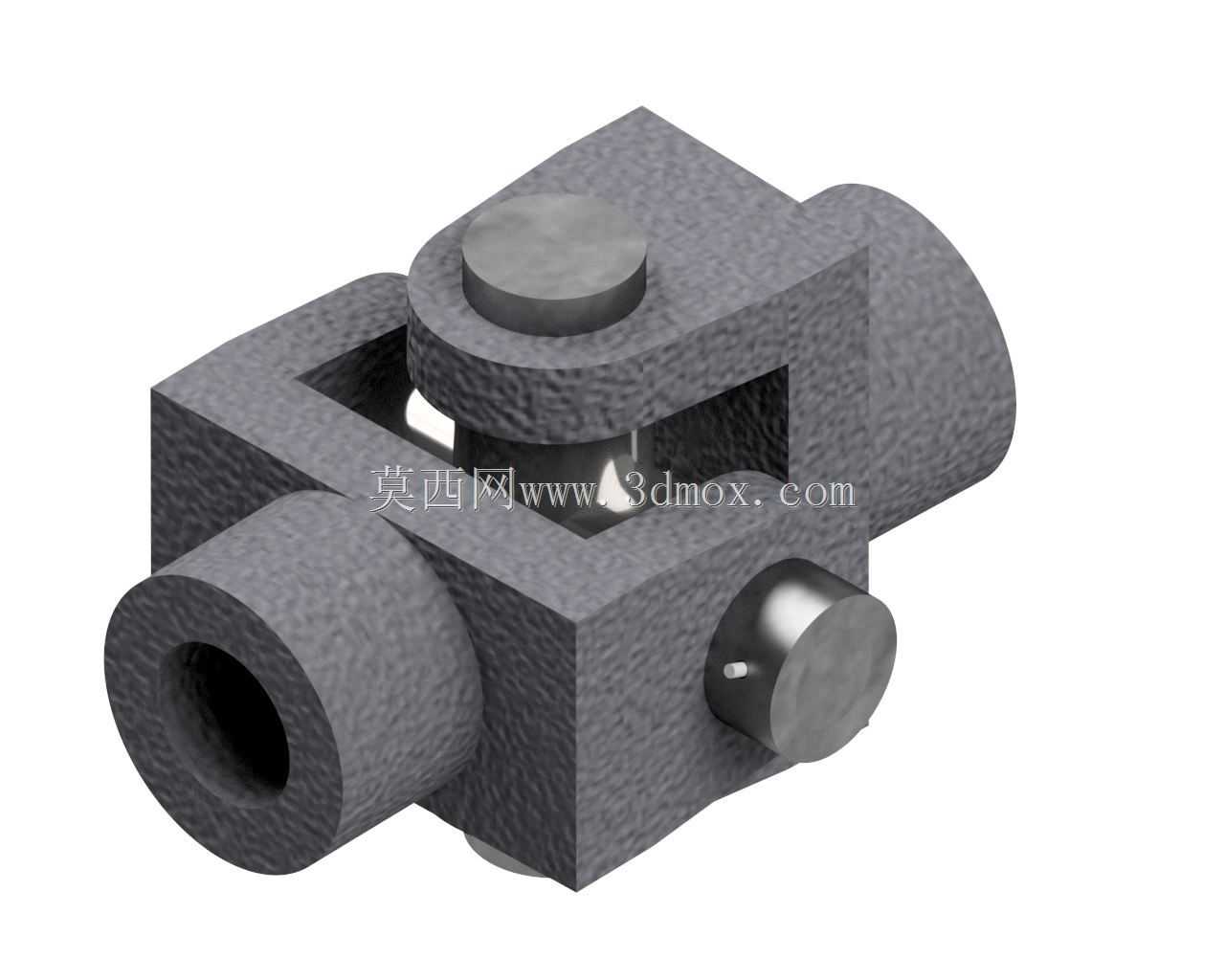

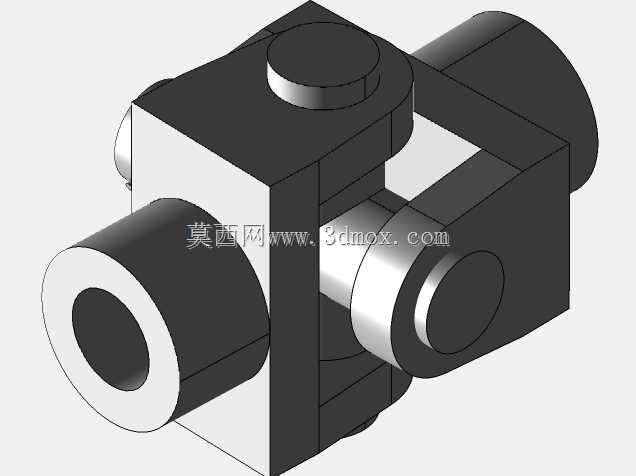

　　从外形尺寸与安装边界来看，该联轴器整体结构紧凑，主体采用方块式叉架结构，相比传统锻造叉形的万向联轴器，该结构的外轮廓更规整，安装时所需的周边避让空间更小，两个轴套的轴线在对中状态下处于同一直线，十字轴的两个销轴轴线相互垂直且与轴套轴线在空间上交于一点，保证运动过程中无卡滞。安装时需要注意，主动端与从动端的轴插入深度需匹配轴套的孔深，避免轴端顶到十字轴位置造成运动干涉，铰接位置的销轴端部设置有限位结构，防止运行过程中销轴脱出造成传动失效，整体外部无尖锐凸起，旋转过程中不会与周边的机架、护罩部件发生剐蹭。

　　在实际选型适配过程中，需要根据传递的额定扭矩、工作转速、两轴最大偏角、轴径尺寸匹配对应规格的联轴器，这类结构的扭矩传递能力主要取决于十字轴的轴径、叉架的材质强度以及销轴的抗剪切性能，常规工况下采用45号钢调质处理即可满足大部分通用传动场景的强度需求，在重载冲击工况下可更换为合金钢材质提升承载能力。设计建模过程中，需要重点保证十字轴两个销轴的垂直度公差，以及两侧叉架轴孔与销轴孔的位置度公差，若公差控制不当，会造成装配后转动卡滞、传动阻力过大的问题，铰接配合位置需要预留合理的间隙，既要保证转动灵活，也要避免间隙过大造成传动回差过大，影响传动精度。
