蒸汽机十字头传动连接组件结构设计

　　在往复式动力机械的传动链路中，十字头是衔接活塞侧直线往复动作与曲轴侧旋转动作的核心中间构件，这套十字头组件的结构设计完全围绕动力传递过程中的受力稳定性、动作同轴度以及长期运行的耐磨需求展开，没有多余的装饰性结构，所有几何特征都服务于实际工况下的功能实现。从实际应用场景来看，这类十字头组件不仅适配传统蒸汽机的动力传输需求，在各类采用曲柄滑块机构的往复泵、活塞式压缩机、小型往复动力设备中，同结构的十字头设计也有广泛的应用空间，核心作用是把活塞杆输出的直线推力平顺传递给连杆，同时隔绝活塞侧的侧向受力，避免活塞杆出现弯曲变形或者密封件偏磨的问题。

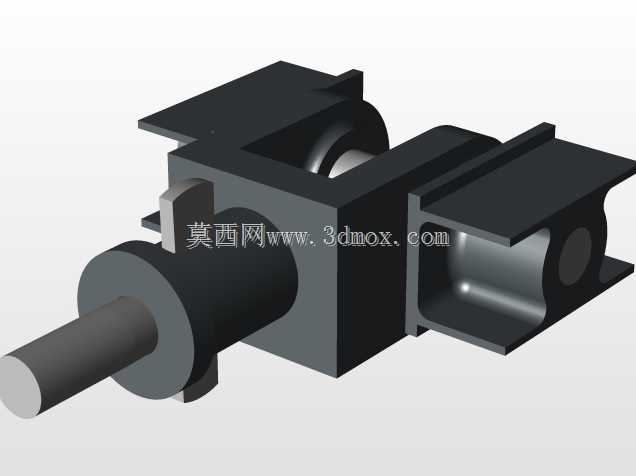

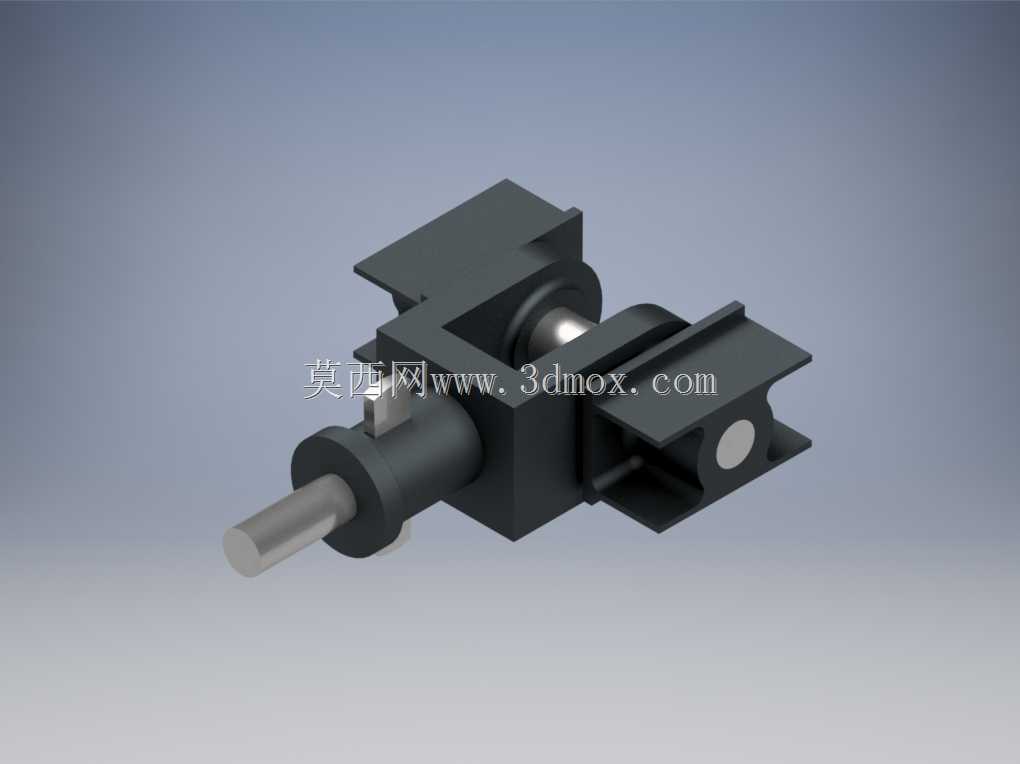

　　从结构设计思路上看，这套组件采用分体式装配结构，主体承载块采用箱型截面设计，相比实心结构在保证整体抗弯、抗扭刚度的前提下，有效降低了组件自身的往复运动惯量，减少设备高速往复运行时的惯性冲击。十字头主体上设置的两组平行导向翼面，是和设备机身滑道配合的核心接触面，加工时需要保证两个翼面的平面度、平行度以及和活塞杆安装孔的同轴度公差，运行过程中导向翼面会沿着滑道做直线往复滑动，承担连杆摆动带来的侧向分力，避免侧向力直接作用在活塞杆上破坏活塞与缸套的配合精度。活塞杆的安装位采用同轴通孔加锁紧定位结构，装配时可以调整活塞杆的伸入长度，保证活塞在上止点、下止点位置的行程余量符合设计要求，锁紧结构采用横向穿销的固定方式，相比螺纹直连的形式，能承受更大的交变冲击载荷，不会因为长期往复振动出现连接松动的问题。

　　和连杆衔接的十字头销采用独立的装配设计，销体本身做了表面硬化处理，和十字头主体的销孔、连杆小头的衬套孔分别形成转动配合，销体两端设置了轴向定位结构，防止运行过程中销体出现轴向窜动刮蹭机身滑道。十字头销的安装位置经过受力校核，保证活塞杆的推力轴线、十字头销的中心、连杆的摆动平面处于同一基准面内，减少传动过程中的附加力矩，降低运行过程中的异常磨损和振动。从安装边界来看，这套十字头组件的整体外形尺寸完全适配对应规格的机身滑道内腔尺寸，导向翼面的宽度、十字头主体的高度尺寸都预留了合理的滑动配合间隙，既不会因为间隙过大出现运行过程中的横向晃动，也不会因为间隙过小导致热胀状态下出现卡滞问题。组件的轴向安装长度需要和活塞杆行程、曲轴偏心距匹配，保证连杆在最大摆动角度下，十字头的导向翼面不会脱离滑道的支撑范围，全程保持稳定的导向状态。

　　在细节设计上，十字头主体上预留了润滑介质的导流通道，运行过程中可以把润滑油引导到导向翼面的滑动接触面、十字头销的转动配合面，在接触面形成稳定的油膜，降低金属接触面的摩擦系数，减少部件磨损。所有棱边位置都做了倒角处理，既避免装配过程中尖锐棱边刮伤操作人员、损坏密封件，也能减少应力集中，提升组件在交变载荷下的疲劳强度。整个组件的装配逻辑清晰，各个零件都具备良好的拆装工艺性，后期维护时可以单独更换十字头销、导向耐磨板等易损件，不需要整体更换整个十字头结构，有效降低设备全生命周期的维护成本。从受力特性来看，这套结构可以稳定承受往复运动过程中的轴向推力、连杆摆动带来的侧向分力以及换向时的瞬时冲击载荷，在额定工况下长期运行不会出现结构变形、连接松动的问题，能够保证动力传输过程的平顺性，减少设备运行过程中的振动和噪音，提升整套动力设备的运行可靠性。
