手动螺旋起重顶升设备结构设计

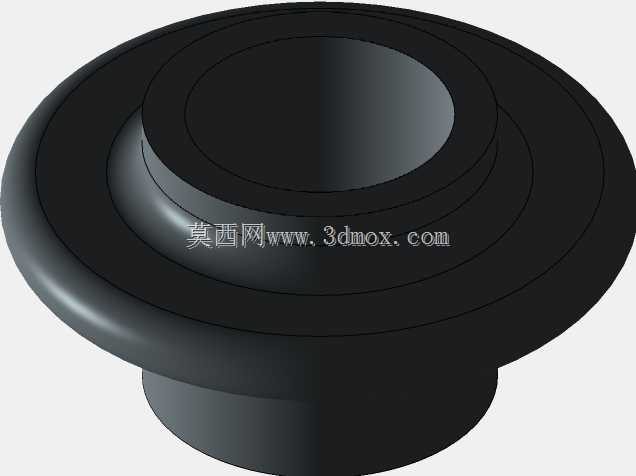

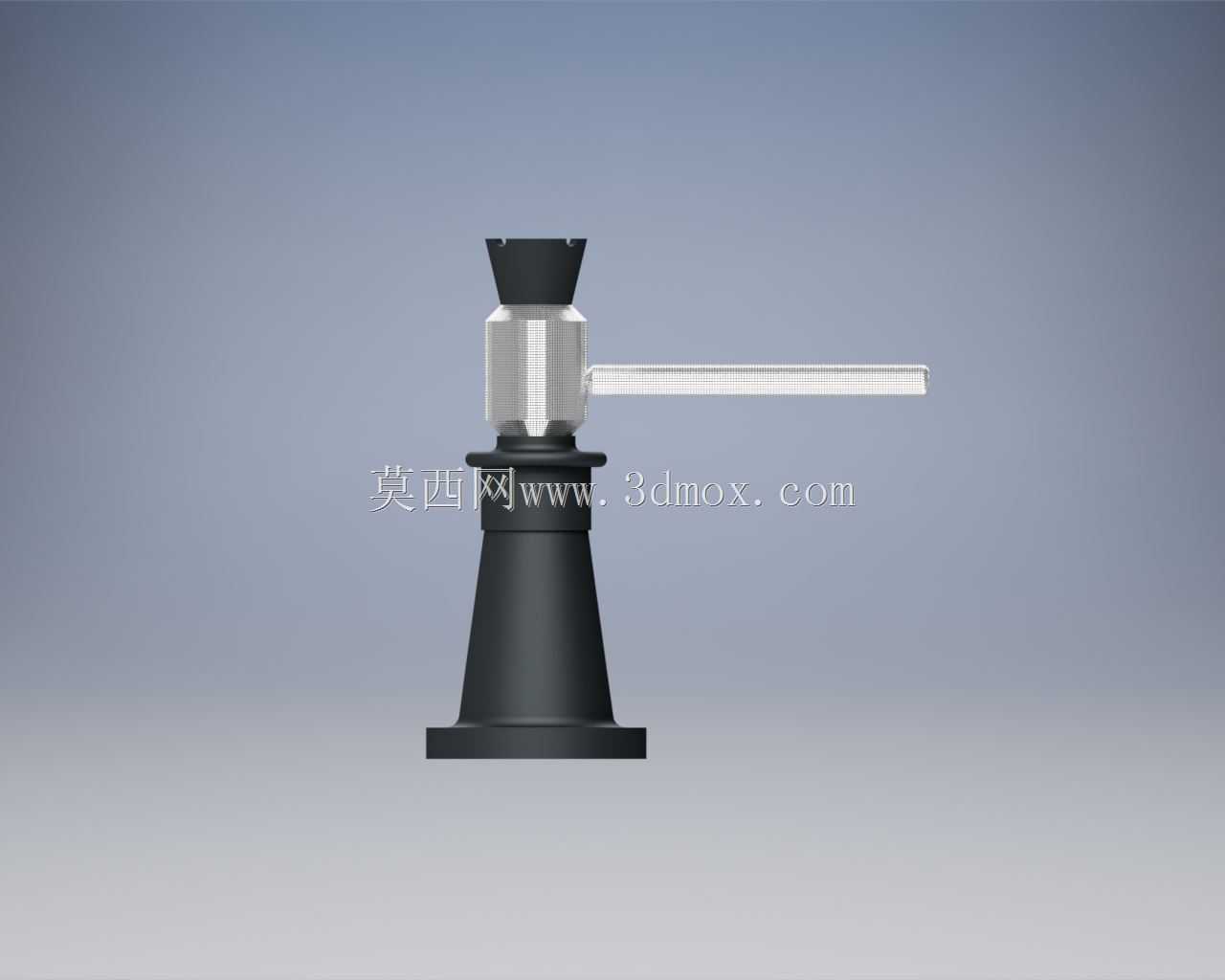

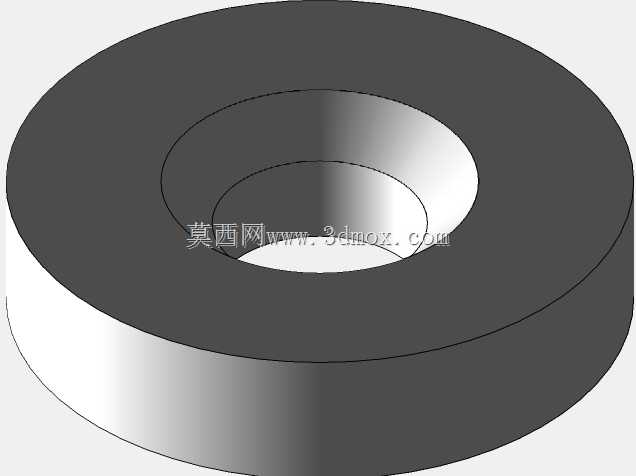

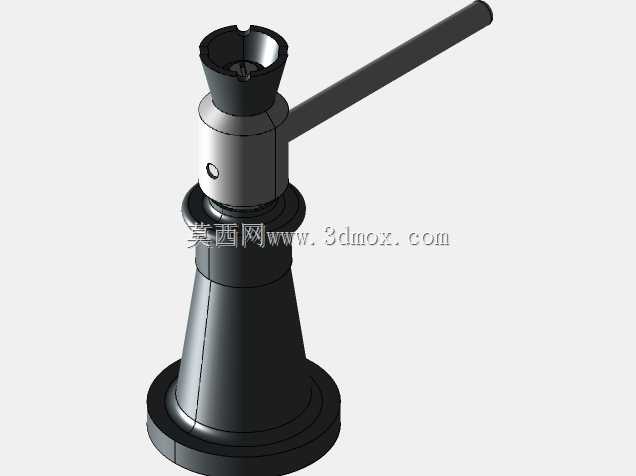

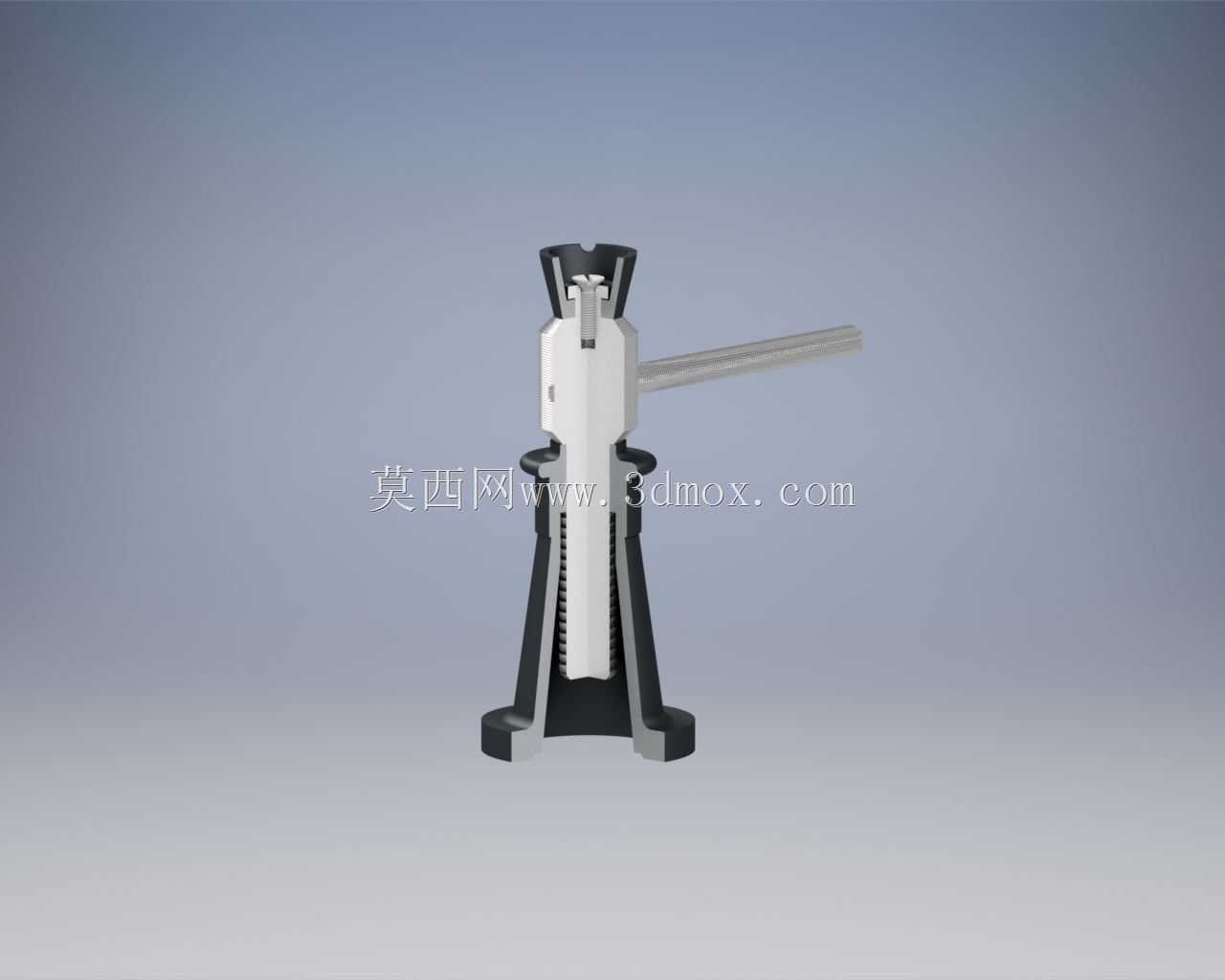

　　在设备检修、重物移位、小型构件安装的现场作业场景里，这类手动螺旋顶升设备是一线作业人员常备的辅助工装，和液压类顶升设备不同，它不存在密封件老化泄压的风险，即便在多粉尘、温差跨度大的户外作业环境，也能保持稳定的支撑锁定状态，不会出现负载缓慢沉降的问题，尤其适合需要长时间持重定位的作业环节。从结构设计逻辑来看，整套机构采用梯形螺纹副作为核心传动单元，这种螺纹的牙型角偏大，具备可靠的自锁性能，只要顶升作业时承受的轴向载荷在设计阈值内，即便撤去施加在摇杆上的外力，顶升螺杆也不会在负载作用下反向回转，能牢牢锁定当前的顶升高度，省去了额外的锁止附件，也降低了作业过程中的安全隐患。底座部分采用下宽上窄的锥台结构设计，底部支撑面做了加宽处理，

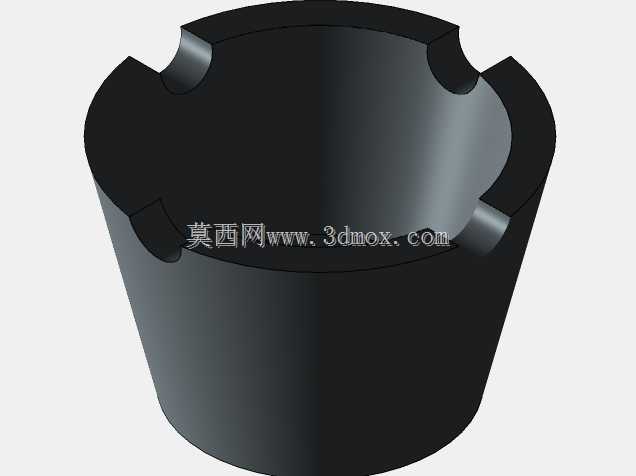

　　作业时能将上部承受的集中载荷均匀分散到接触的支撑面上，避免单位面积压强过大压坏作业地面，同时锥台的过渡结构能提升整体的抗倾覆能力，即便顶升过程中重物存在小幅偏载，也能保持整体结构的稳定，不会出现侧翻风险。上部的顶头采用带防滑齿槽的结构设计，和被顶升重物的底部接触时，齿槽能嵌入接触表面的微小间隙，增大接触摩擦力，避免顶升过程中重物出现滑移错位，顶头和螺杆顶端采用活动铰接结构，允许接触平面存在小幅角度偏转，即便被顶升物体的底面不是完全水平，也能保证顶头和接触面完全贴合，不会出现点接触导致的应力集中，损伤被顶升构件的表面。摇杆部分采用长力臂设计，作业时操作人员施加在摇杆端部的力，通过力臂放大后传递到螺纹副，

　　能以较小的手动输入力撬动数吨级的重物，摇杆和螺杆顶部的传动套采用间隙配合，不需要额外的紧固件连接，作业时直接插入传动套的孔位即可使用，闲置时可以拔出单独收纳，减少整套设备的存放占用空间。从安装边界和尺寸适配角度来说，这类顶升设备的最低闭合高度适配多数常规作业场景的初始间隙，不需要额外开挖作业坑或者垫高设备底座，就能直接塞入被顶升物体的底部预留空间，最大顶升行程覆盖日常检修作业的常规顶升高度需求，从车辆换胎时的轮组顶升，到小型机加工设备安装时的水平度微调，再到钢结构构件拼装时的对位调整，都能通过它完成精准的高度调节。整套结构没有复杂的液压管路、电控元件，所有部件都是纯机械结构，日常维护只需要定期给螺纹副涂抹润滑脂，减少螺纹磨损即可，

　　不需要更换密封件、排查电路故障，在缺乏专业维护条件的野外作业、工地现场场景下，这种高可靠性的纯机械结构反而比集成度更高的液压、电控顶升设备更适配实际作业需求。设计过程中需要重点校核螺纹副的接触应力、螺杆的压杆稳定性、底座的支撑强度，尤其是螺杆伸出量达到最大行程时的压杆稳定系数，必须满足安全规范要求，避免负载状态下螺杆出现弯曲变形，同时摇杆的长度要匹配人体工程学要求，避免操作时力臂过短导致操作费力，或者力臂过长导致摇杆端部的操作行程过大，影响狭小空间内的作业便利性。
