剪式螺旋顶升支撑机构三维结构

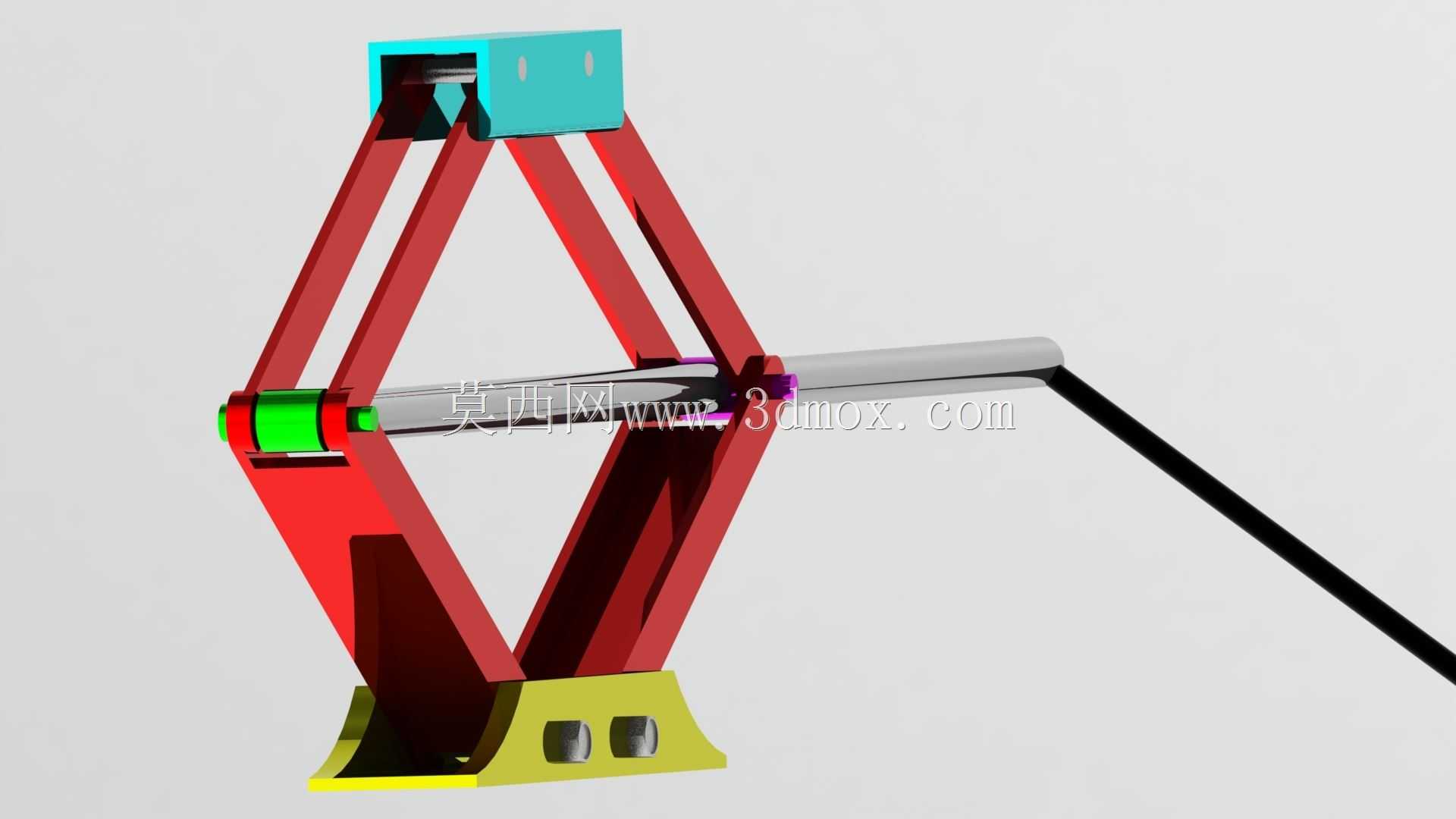

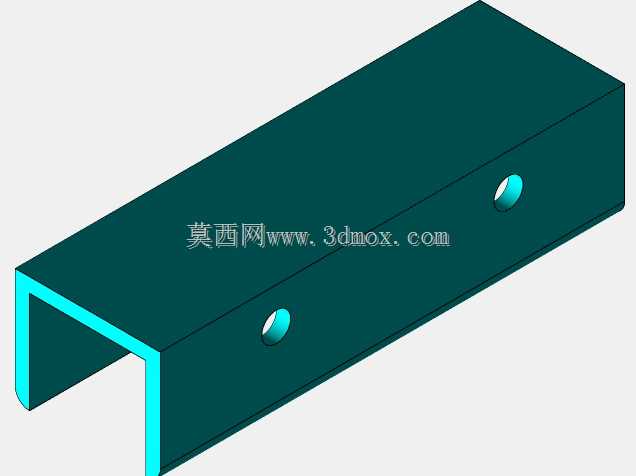

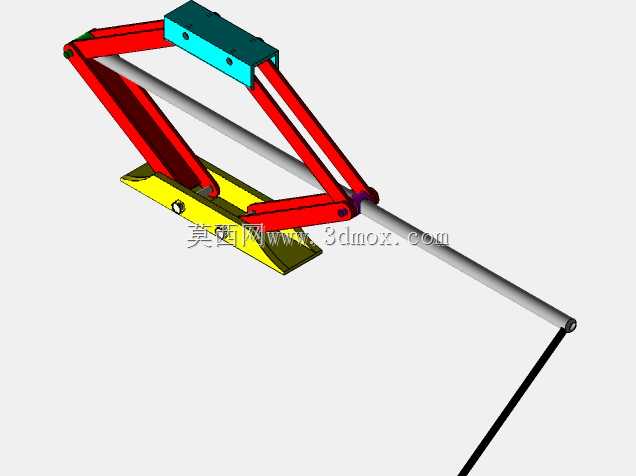

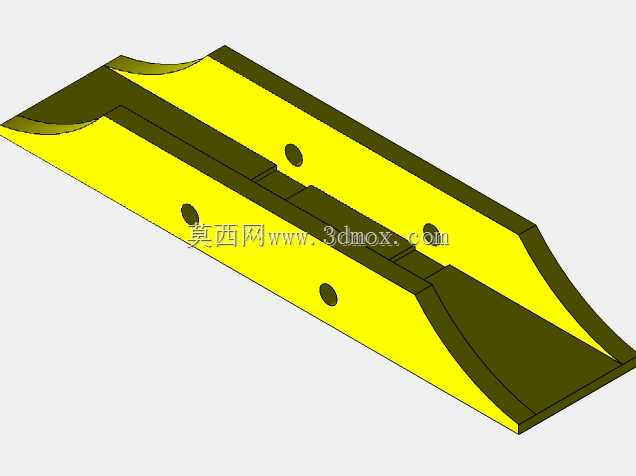

　　日常汽修场景里更换轮胎、小型设备维保场景中抬升机座、轻型构件装配作业里临时支撑调平，都能见到这类剪式螺旋顶升机构的身影，它不需要外接动力源，完全依靠手动操作螺杆即可完成载荷的抬升与下降，适配无供电、作业空间狭窄的零散维保场景，相比液压类顶升构件，它不存在密封件老化漏油的隐患，长期静置存放也不会出现载荷自沉降的问题，日常维护仅需定期在螺纹副、铰接销轴位置涂抹润滑脂即可，运维成本极低。从结构逻辑来看，这套剪式螺旋顶升机构采用两组对称布置的交叉剪臂作为承载骨架，剪臂之间通过销轴铰接形成可形变的菱形支撑框架，底部的支撑座做了加宽平底设计，接触支撑面时能分散压应力，避免在软质地面作业时出现下陷侧翻的风险，顶部的承托台开有防滑卡槽，

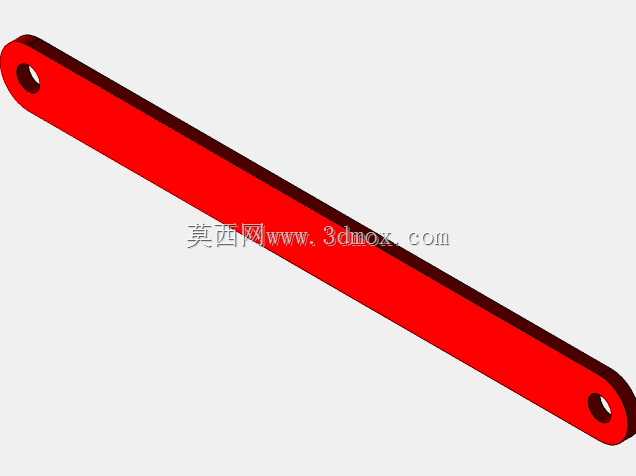

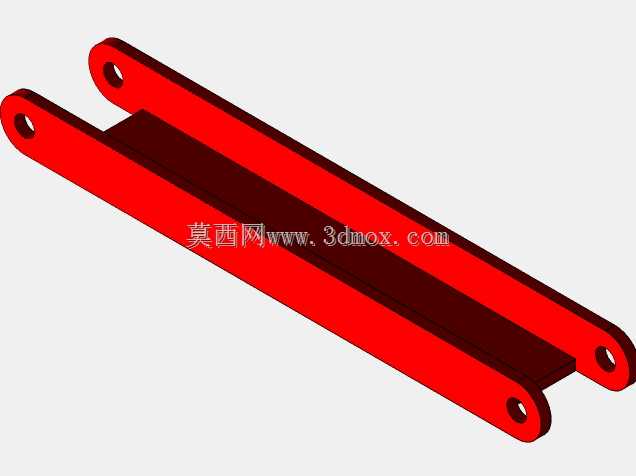

　　抬升作业时可以卡入被支撑构件的底部定位结构，防止顶升过程中载荷滑移偏移。核心的传动部分采用梯形传动螺杆贯穿剪臂中部的铰接螺母副，螺杆一端延伸出操作摇臂接口，摇动摇臂时螺杆转动，带动两个铰接螺母沿螺杆轴向做相向或反向移动，以此改变菱形剪臂的夹角，实现顶部承托台的垂直升降，梯形螺纹具备自锁特性，当停止摇动螺杆、撤去操作力后，螺纹副的摩擦角可以锁止当前剪臂角度，不会因为载荷下压出现螺杆反转回落的问题，不需要额外加装锁止机构就能保证作业过程的支撑可靠性。设计这套结构时，首先要核算额定顶升载荷下剪臂的抗弯强度，剪臂采用等截面钢板冲压成型，铰接孔位置做了翻边强化处理，避免销轴长期受剪出现孔位变形失圆；

　　螺杆的中径尺寸要匹配额定载荷下的螺纹副压应力，同时要保证螺纹升角满足自锁要求，避免出现非操作状态下的自行回落；底部支撑座的轮廓尺寸要结合整机收拢后的最小边界设计，收拢状态下整个机构的厚度控制在较小范围，可以随车放置在工具箱内，不会占用过多储物空间；顶部承托台的工作面做了滚花防滑处理，与被支撑件接触时的摩擦系数满足侧向防滑要求，摇臂接口采用标准方头结构，可以适配通用的棘轮扳手、随车配套摇柄，不需要专用工具即可操作。从安装与作业边界来看，这套机构收拢状态下的整体高度较低，可以伸入底部净空有限的被支撑构件下方，比如家用轿车的底盘侧边支撑位，不需要提前垫高就能完成初始对位；最大顶升行程覆盖常规家用车轮胎更换、轻型设备调平的高度需求，

　　作业过程中剪臂的侧向摆动量控制在极小范围，顶升过程中顶部承托台始终保持水平状态，不会出现偏载卡滞的问题；铰接销轴与剪臂孔位之间采用间隙配合，保证剪臂转动顺畅的同时，不会出现过大的旷量，避免长期使用后机构晃动量超标。在实际建模过程中，要重点关注铰接位置的装配干涉问题，剪臂开合过程中相邻臂体的间隙要预留足够的涂层厚度空间，避免喷涂防锈涂层后出现运动卡滞；螺杆与螺母副的配合长度要满足全行程范围内的螺纹啮合牙数要求，保证载荷均匀分布在螺纹牙上，避免局部牙型受力过大出现滑牙；底部支撑座的底面要做平面度公差约束，保证放置在平整地面时四个角点完全贴合，不会出现翘曲晃动；摇臂与螺杆连接的位置要做防脱结构设计，避免摇动过程中摇臂滑脱伤人。这类剪式螺旋顶升结构的核心优势在于结构紧凑、可靠性高、无动力依赖，除了随车配套的场景外，也可以集成到小型工装平台、轻型升降工作台内作为升降执行机构，通过调整剪臂的板材厚度、螺杆直径参数，可以适配不同额定载荷的使用需求，建模时所有铰接位置的配合公差、运动行程都要做运动仿真校验，保证全行程范围内无干涉、无死点，自锁性能在任意顶升高度都能满足载荷锁止要求。
