手动螺旋顶升承重工具结构设计

　　在车辆维保、小型设备安装移位、重型构件临时调平的作业场景里，这类手动螺旋顶升工具是一线作业人员最常接触的基础工装，和液压类顶升设备不同，它不存在密封件老化泄压、低温环境油液黏度变化导致顶升失效的问题，哪怕在没有电源、环境温度跨度极大的野外作业点，也能稳定完成承重顶升作业，日常维保只需要定期在螺纹副表面涂抹润滑脂，就能维持数年的可靠使用寿命，完全不需要复杂的密封件更换、油液过滤等维护工序。

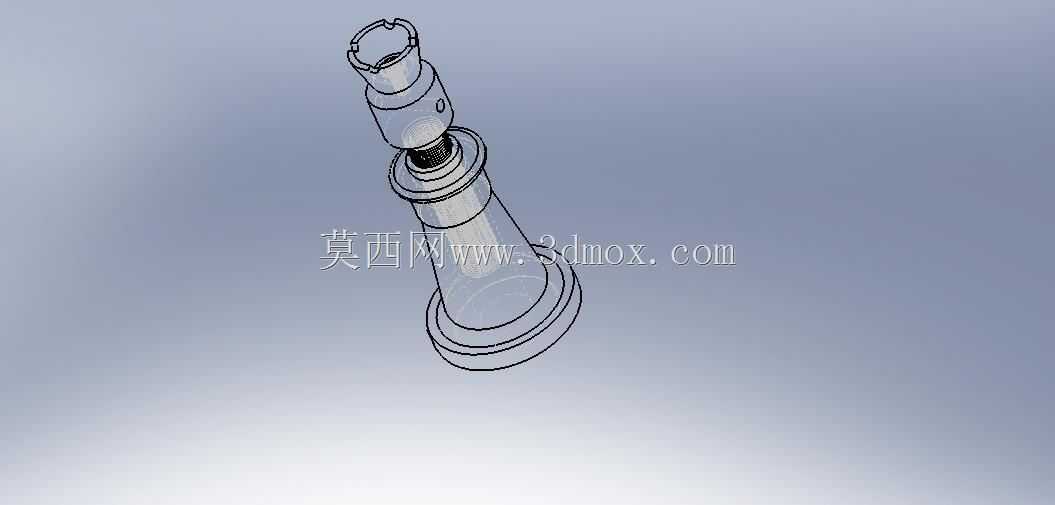

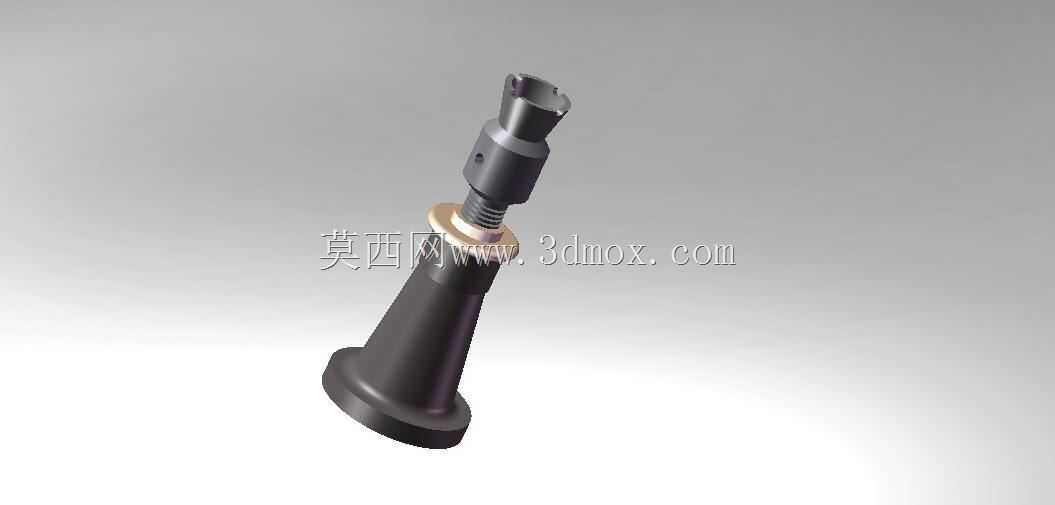

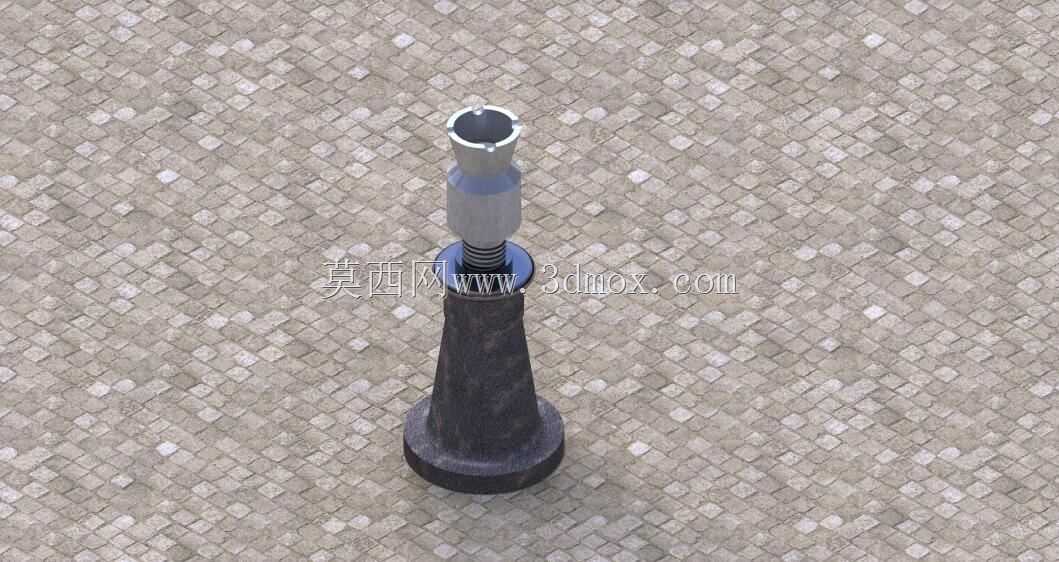

　　从结构设计逻辑来看，整个部件采用纯机械螺旋传动的受力路径，底部是大直径的圆形承力底座，接触地面的端面做了平整化处理，作业时可以把上部承载的重量均匀分散到支撑地面上，避免局部压强过大导致地面凹陷、顶升过程中设备倾斜的风险；底座向上延伸的是锥形的承力外套筒，锥度设计一方面可以在相同材料用量的前提下提升套筒的抗弯折刚度，顶升过程中承受侧向偏载的时候，锥形结构的应力分布比直筒结构更均匀，不会出现根部应力集中导致套筒开裂的问题，另一方面锥形外壁也方便作业人员在调整顶升位置的时候，用脚踩住底座外侧借力，快速调整设备的摆放位置，不需要额外搬运沉重的底座移位。

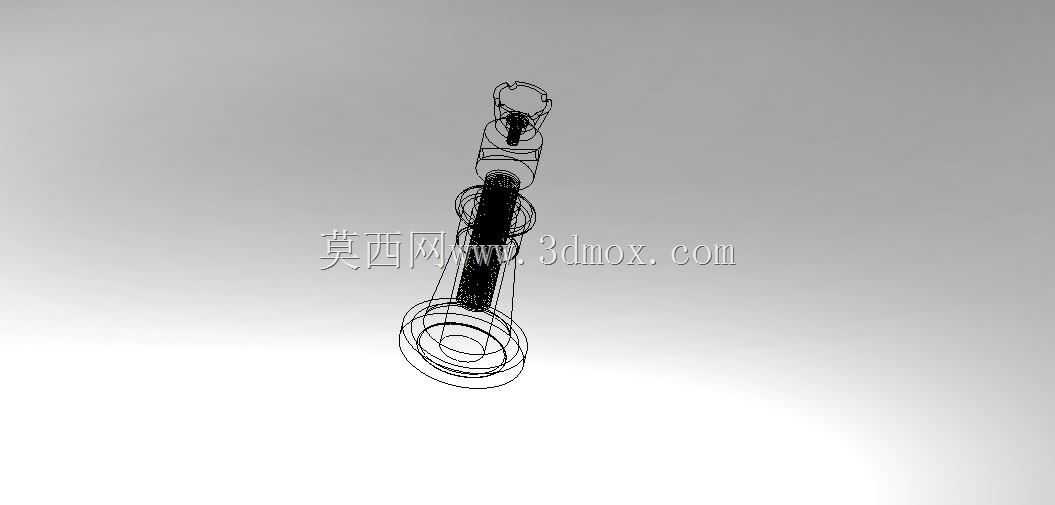

　　外套筒内部是传动用的梯形螺纹副，选择梯形螺纹而非普通三角螺纹，核心原因是梯形螺纹的牙根强度更高，承载能力更强，同时螺纹副的导程设计匹配手动操作的施力节奏，转动顶部的受力顶帽一圈，顶升杆的上升距离控制在合理范围，既不会因为导程太小导致顶升效率过低，需要转动太多圈才能达到目标高度，也不会因为导程太大导致手动转动的时候需要施加过大的扭矩，普通成年男性用配套的撬杆插入顶帽的插孔，就能轻松转动顶帽完成顶升作业，不需要额外加接延长杆费力操作。螺纹副本身具备可靠的自锁特性，当顶升作业完成、撤去外部施力之后，螺纹的螺旋升角小于接触面的当量摩擦角，哪怕上部承载的重量达到额定载荷，顶升杆也不会自行回落，不需要额外加装锁止销、止退卡块之类的冗余锁止结构，从根源上避免了锁止结构失效导致的重物坠落风险。

　　顶部的承力顶帽做了内凹的卡槽设计，不是完全平整的端面，作业的时候可以卡住被顶升物件底部的凸起棱边或者定位凸台，避免顶升过程中重物和顶帽之间出现相对滑动，尤其是在顶升车辆底盘的时候，卡槽可以对准底盘的顶升加强筋位置，防止顶帽滑脱刮伤底盘钣金或者导致车辆侧倾。顶帽和内部顶升杆的连接部位做了回转配合，也就是说转动顶帽的时候，顶升杆本身只做上下直线运动，不会跟着顶帽一起转动，这样就避免了顶升过程中顶帽和被顶升物件的接触面发生相对转动摩擦，不会刮花工件表面的油漆或者加工面，对于精度要求较高的设备调平作业来说，这个细节设计可以有效保护工件的表面质量。

　　从安装边界和尺寸适配的角度来说，这类螺旋顶升工具的收拢状态整体高度较低，可以塞进底盘间隙比较小的家用轿车、小型设备的底部，不需要额外垫高底座就能完成初始对位；最大顶升高度覆盖日常作业的常见需求，从车辆换胎时的轮胎离地间隙，到设备安装时的地脚螺栓对位高度，都能完全覆盖。整个设备的所有受力部件都采用一体化的金属结构，没有易损的非金属零件，哪怕在有少量泥沙、灰尘的作业环境里，只要不被大的硬物卡进螺纹副的间隙，就能正常工作，不像液压千斤顶一旦泥沙进入油缸就会刮伤缸壁、导致漏油失效。在实际作业选型的时候，需要注意根据被顶升物件的重量选择对应额定载荷的型号，不要超载荷使用，同时作业前要确认底座放置的地面坚实平整，如果是松软的泥土地面，需要在底座下方垫上硬质木板扩大受力面积，防止顶升过程中底座下沉；顶升过程中要尽量保持被顶升物件的重心落在顶帽的中心位置，避免长时间承受过大的侧向偏载，导致螺杆弯曲变形。对于三维建模从业者来说，设计这类结构的时候，要重点校核螺纹副的接触应力、底座的抗压强度、套筒的抗弯折刚度，同时要保证各个活动部件之间的配合间隙合理，既不能因为间隙太小导致转动卡滞，也不能因为间隙太大导致顶升过程中出现晃动，尤其是顶帽和顶升杆的回转配合部位，要预留合适的润滑脂存储空间，保证长期使用的时候转动顺畅不会锈死。
