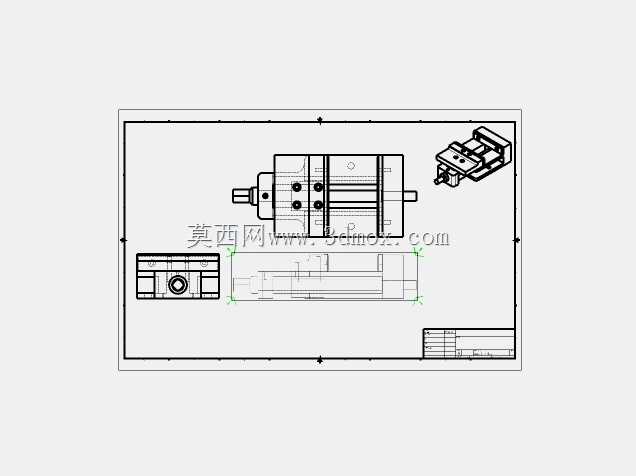

机用平口虎钳结构三维设计

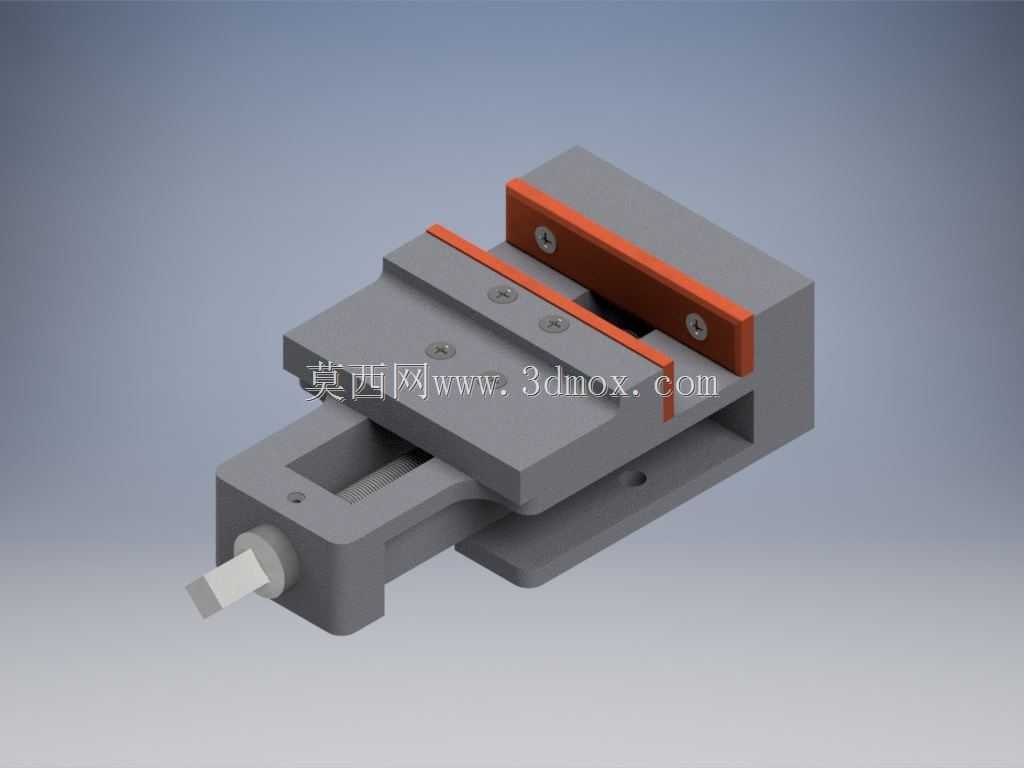

　　在常规铣削、磨削、钻削等机加工工序里，工件的可靠装夹是保证加工精度的核心前提，这款机用虎钳正是针对中小尺寸金属、非金属零件的装夹需求设计的通用工装，适配普通铣床、磨床、钻床以及轻型加工中心的工作台安装场景，也可作为钳工台的标配夹持工具完成划线、锉修、装配等手工工序的工件固定。从结构设计逻辑来看，这款虎钳采用了丝杠螺母副作为核心传动机构，转动端部的方头手柄即可带动活动钳身沿固定钳身的导轨面做直线往复运动，实现钳口的开合与夹紧动作，丝杠采用梯形螺纹传动，具备良好的自锁性能，夹紧后不会因为切削过程中的振动出现松脱问题，能稳定维持夹持力。固定钳身与底座为一体化铸铁结构，经过时效处理消除内应力，避免长期使用后出现结构变形，

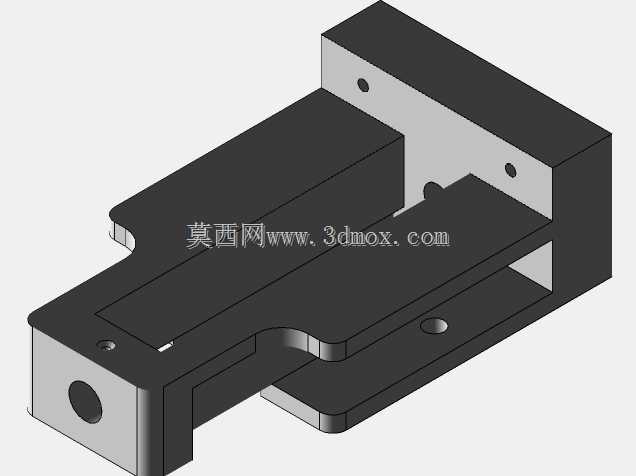

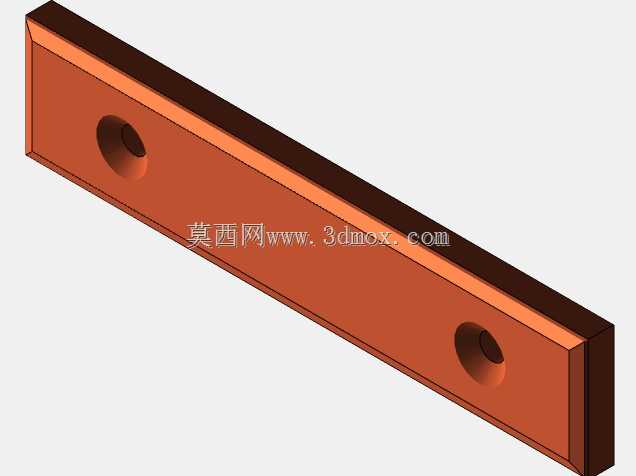

　　导轨面采用矩形导轨结构，导向精度高、承载能力强，活动钳身与导轨的配合面预留了合理的间隙调整空间，可通过侧面的镶条调整配合松紧，长期使用磨损后也能通过调整镶条恢复导向精度，无需整体更换构件。钳口部分采用可拆卸式设计，两块钳口板通过内六角螺钉分别固定在活动钳身与固定钳身的安装面上，钳口工作面加工有交叉网纹，能够增大与工件接触面的摩擦力，防止夹紧后工件出现滑移，针对不同材质的加工需求，还可更换为光面钳口、软质钳口或者V型钳口，分别适配精加工面工件、软质有色金属工件以及轴类零件的装夹需求，无需改动虎钳主体结构即可拓展装夹适配范围。从安装边界来看，虎钳底座两侧设计有贯通的安装槽，可配合T型螺栓与机床工作台的T型槽完成固定，

　　安装槽的间距与槽宽符合通用机床工作台的装夹尺寸规范，能够直接适配多数常规尺寸的机加工设备工作台，无需额外制作过渡安装板；整体外形尺寸控制在中小规格范围内，钳口最大张开量可覆盖常规中小零件的装夹尺寸，既不会因为体积过大占用过多工作台有效行程，也能满足多数常规工序的工件装夹需求。在实际使用场景中，这款虎钳的夹紧力可通过手柄的施加力矩进行控制，针对薄壁类零件装夹时，可适当减小夹紧力矩避免工件装夹变形，针对重型切削工序则可增大力矩保证足够的夹持可靠性，丝杠端部的手柄采用可拆式方头结构，既可以使用标准套筒扳手施力，也可加装加力杆应对大夹紧力需求的工况。结构设计上充分考虑了日常维护的便利性，丝杠与螺母的润滑点预留了注油位置，

　　日常保养时可直接向传动副加注润滑脂，降低传动磨损、延长使用寿命，导轨面的切屑清理也十分便捷，活动钳身移动到最大张开位置时即可完全露出导轨配合面，方便清理加工过程中落入导轨缝隙的切屑与切削液残留，避免切屑卡滞影响钳身移动顺畅度。不同于重型机用虎钳的复杂结构，这款虎钳采用简化的可靠结构设计，没有多余的功能冗余，所有构件都服务于工件装夹的核心功能，整体装配关系清晰，固定钳身作为基础构件承载所有其他组件，活动钳身通过导轨副与固定钳身连接，丝杠组件穿过固定钳身端部的支撑孔与活动钳身内部的螺母块配合，钳口板、锁紧螺钉等附属构件都采用标准化的紧固件连接，拆解与装配难度低，后期维护更换易损件的成本极低，非常适合批量加工场景下的长期高频使用。
