管道夹持用台式管虎钳结构设计

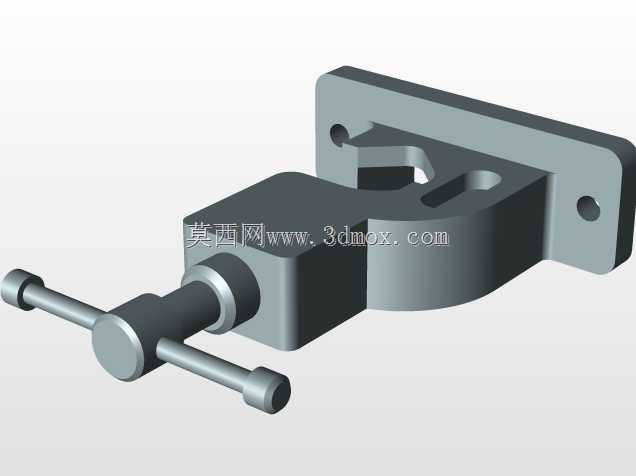

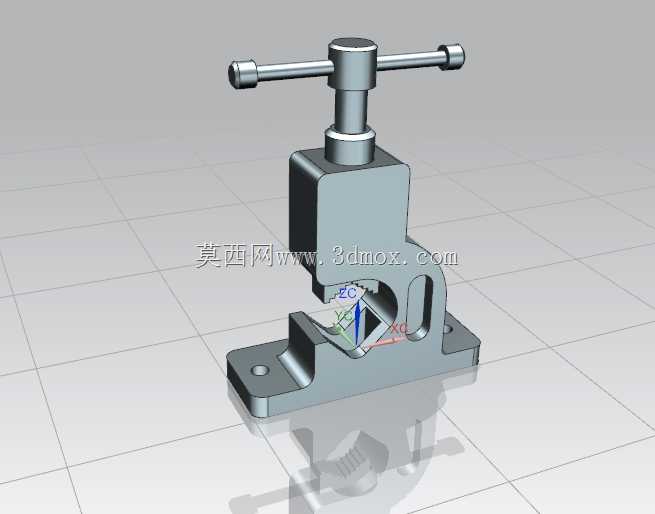

　　在管道预制、设备维修、五金加工的现场作业场景里，这类台式管虎钳是工位上不可或缺的夹持工装，和普通平口钳的功能边界有明确区分——它的核心定位是针对圆形截面的管材、棒料提供稳定的周向夹持力，避免工件在套丝、切割、坡口加工、管件组对过程中出现打滑、转动、轴向窜动的问题。从结构设计逻辑来看，这款管虎钳采用了底座固定式安装方案，底部带两个安装耳座，每个耳座预留螺栓过孔，安装时可以通过膨胀螺栓或者T型螺栓直接固定在钳工工作台、预制工位的钢平台上，安装边界需要预留至少两倍钳体宽度的操作空间，保证手柄转动全程不会和周边工装、工位护栏产生干涉。钳体的核心受力部件采用一体式铸钢基体设计，V型钳口的夹持面做了齿形防滑处理，齿向沿着管材轴向排布，

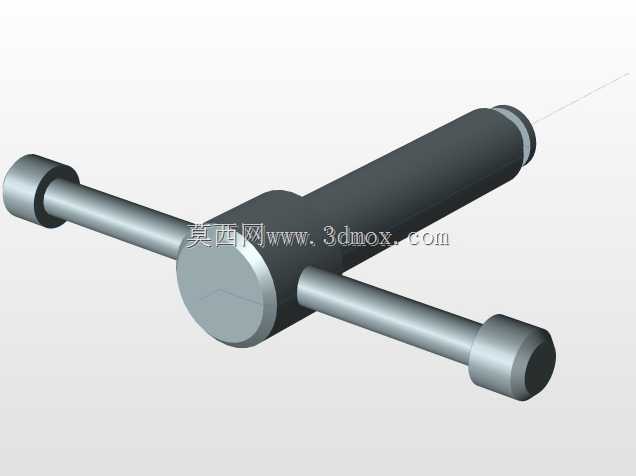

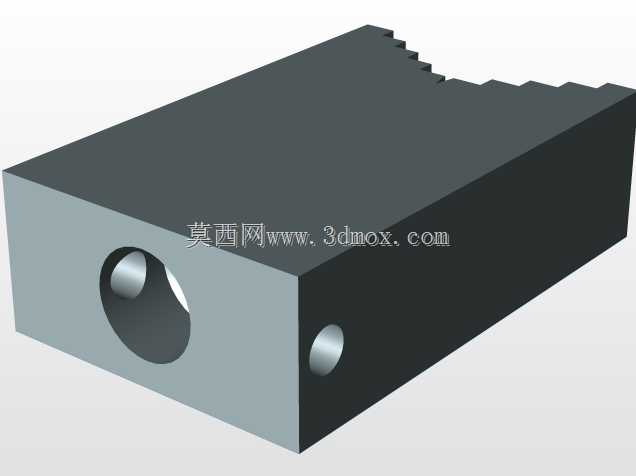

　　当夹紧力施加时，齿尖可以嵌入管材表层0.1-0.3mm，既不会过度破坏管材外壁的防腐层，又能提供足够的摩擦阻力矩，匹配手动套丝、手工锯切这类作业的扭矩需求。夹紧驱动结构采用T型滑杆配合梯形传动丝杠，顶部的横置手柄是力输入部件，梯形丝杠的自锁特性可以保证夹紧后不会因为作业振动出现松脱，不需要额外增加锁止机构，简化了整体结构的零件数量，降低了后期维护的成本。和普通台钳不同的是，这款管虎钳的下钳口做了适配圆弧轮廓的成型设计，上压块的下压面同样是匹配管径的弧面结构，夹持不同管径的管材时，钳口和管材外壁的接触面积比平口钳大60%以上，能有效避免薄壁管材被夹变形的问题，适配的管径覆盖常见的水暖管、电气穿线管、小型液压油管的规格范围。

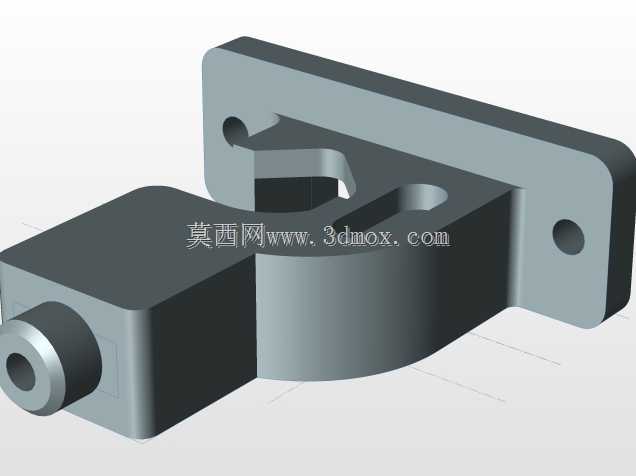

　　从实际使用的工况出发，设计时特意将丝杠的润滑通道做了内置处理，日常维护只需要从顶部的注油点定期加注润滑脂，就能保证丝杠传动的顺畅，避免车间内的铁屑、灰尘进入传动副造成卡滞。钳体的底座部分做了加强筋结构，在丝杠施加最大夹紧力的工况下，底座的变形量控制在0.05mm以内，保证夹持精度的稳定性，不会因为长期受力出现钳口歪斜、夹持错位的问题。在管道维修作业中，这类管钳可以固定在移动维修工位的支架上，方便户外作业时快速搭建临时夹持工位，完成破损管材的截断、接头套丝等操作；在五金加工车间的小批量管材加工工序里，它可以配合小型倒角机、手动套丝工具完成管件的预制加工，不需要占用大型机床的装夹工位，提升小批量作业的效率。

　　设计过程中对操作力做了匹配优化，正常成年操作人员单手转动手柄就能产生足够的夹紧力，不需要借助加力杆延长手柄，避免过度夹紧造成薄壁管件变形，同时也能防止丝杠因为过载出现螺纹变形、断裂的问题。钳体的外露金属表面都做了氧化防锈处理，适配车间内潮湿、多切削液的作业环境，不会因为短期接触水、切削液出现大面积锈蚀，延长工装的使用寿命。从安装尺寸来看，钳体整体高度控制在方便坐姿操作的区间，操作人员坐在钳工台前，手臂自然下垂就能转动顶部的夹紧手柄，不需要抬臂或者弯腰操作，符合工位作业的人机工程要求，长时间重复装夹作业也不容易产生操作疲劳。V型钳口的位置正对操作人员的作业区域，装夹管材时只需要将管材放在下钳口的弧面上，转动手柄带动上压块下行就能完成夹紧，装夹动作流程简单，新操作人员不需要长时间培训就能熟练使用。
