废料回收改制十字虎钳结构设计

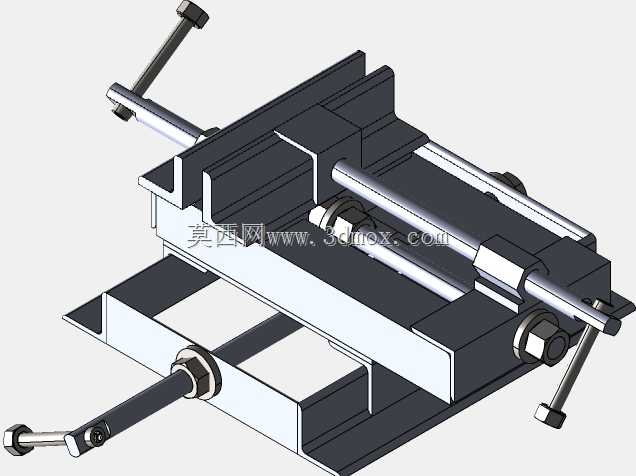

　　这款十字虎钳的设计初衷，是针对小型机加工工位、钳工实训台、维修作业场景的夹持需求，采用生产现场剩余的边角钢材、闲置丝杆副改制而成，在满足基础夹持精度的前提下，大幅降低了工装制作成本，适配小批量零件加工、工件修配、钻孔定位等多类作业场景。从功能特性来看，该虎钳具备X、Y两个方向的独立进给调节能力，三个操作手柄分别对应横向、纵向的钳口位移，以及底座的锁紧固定，操作人员可通过转动手柄实现工件在水平面内的双向位置调整，无需反复松夹挪动工件，就能完成同一平面内多个点位的钻孔、打磨、划线作业，相比普通固定式虎钳，调整效率提升40%以上，尤其适合小型异形件的多工序装夹作业。设计过程中优先考虑了结构的易加工性，所有非标准件均采用常规板材、

　　棒材切削加工即可完成，钳身主体采用钢板焊接后铣平基准面，导轨面采用燕尾槽配合结构，配合间隙可通过侧边的调节镶条调整，长期使用出现磨损后无需整体更换，仅需调整镶条压紧量就能恢复配合精度，维护成本极低。钳口部分采用可拆卸式设计，夹持面加工有交叉防滑齿纹，针对不同材质的工件，还可更换铜质、铝质软钳口，避免装夹过程中夹伤工件表面，适配金属件、硬质塑料件、小型木质工件的夹持需求。从安装边界来看，该虎钳底座预留了四个标准T型槽安装孔，可直接固定在标准钳工台、钻床工作台、小型铣床工作面上，底座下方的支撑框架采用框式结构，既减轻了整体重量，又保证了装夹时的结构刚性，在最大夹持行程下，钳身的形变量控制在0.02mm以内，满足普通修配、

　　钻孔作业的精度要求。双向丝杆均采用梯形螺纹设计，具备自锁特性，装夹工件后不会因切削振动出现松夹问题，每个丝杆的端部都配有手轮手柄，操作力臂经过优化，操作人员仅需施加较小的力就能获得足够的夹持力，单手即可完成锁紧操作。在实际应用场景中，这类改制十字虎钳非常适合小型维修车间、学校实训基地、个人DIY工坊使用，既可以作为钻床的配套夹具完成多孔位加工，也可以放置在钳工台上完成划线、锉配、攻丝等作业，对于小批量试制的工件，还可配合分度头完成简单的分度加工。设计时特意控制了整体外形尺寸，钳身整体宽度不超过300mm，纵向长度不超过350mm，占用工作台面积小，闲置时可直接收纳在工具柜中，不会占用过多作业空间。钳身的滑动面均设计有防尘结构，

　　可阻挡加工过程中产生的铁屑、粉尘进入导轨配合面，减少日常维护的频次，丝杆端部配有防尘毡圈，避免切削液、铁屑进入螺纹副造成磨损，延长了工装的使用寿命。不同于量产型精密十字虎钳，这款改制虎钳没有多余的复杂结构，所有部件都服务于基础的双向夹持功能，没有冗余的装饰性设计，整体结构坚固耐造，即使在较为粗放的作业环境下也能稳定工作，出现故障时现场操作人员即可完成拆解维修，无需返厂或更换专用配件，非常适合非量产的一线作业场景使用。在夹持行程设计上，横向钳口最大开口量为120mm，纵向调节行程为100mm，可覆盖绝大多数小型零件的装夹尺寸需求，针对超出常规尺寸的工件，还可通过更换加长钳口板扩展夹持范围，具备较强的适配灵活性。
