LM10UU直线轴承配套红色隔套垫片

　　在直线运动机构的装配场景里，这类配套LM10UU规格直线轴承的垫片，是很多轻载滑动工位里容易被忽略但直接影响装配精度的小零件。日常做非标自动化设备的滑台、3D打印机的光轴导向组件、小型检测设备的平移工位时，光轴上的直线轴承往往需要轴向定位，避免轴承在安装座内出现窜动，这时候这类垫片就承担了轴向限位、调整轴承安装间隙的作用。很多新手做结构设计时，往往直接把轴承顶在安装座的台阶面上，忽略了加工公差带来的间隙问题，一旦安装座的台阶深度加工出现正公差，轴承装入后就会有轴向窜量，滑台往复运动时就会出现卡顿、定位精度偏移的问题，这时候搭配对应规格的垫片，就能通过选配不同厚度的垫片来补偿加工公差，保证轴承的内圈、外圈在轴向的定位可靠性。

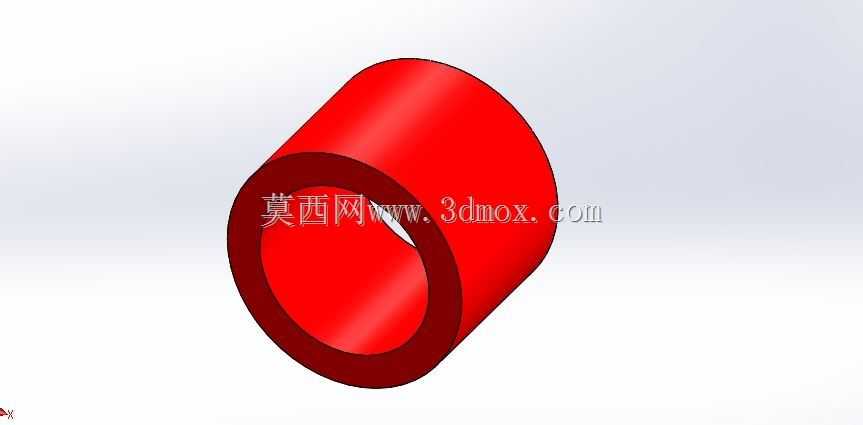

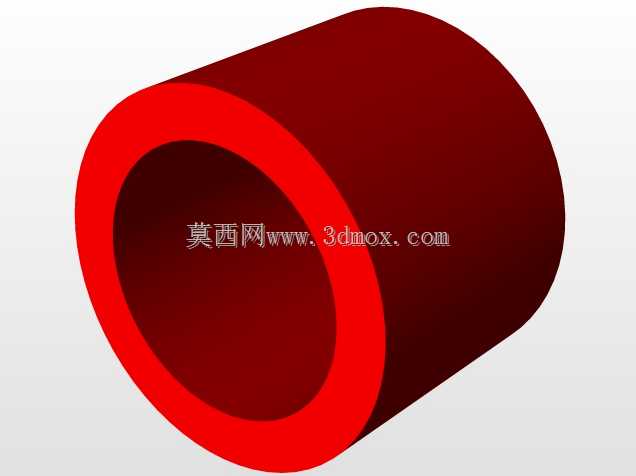

　　从结构设计的角度看，这个垫片采用同轴空心圆柱的结构，内孔尺寸匹配LM10UU轴承对应的10mm直径光轴，安装时可以直接套在光轴上，端面贴合轴承的外圈端面或者安装座的定位端面，外圆尺寸略小于轴承的外圈外径，不会和安装座的轴承孔内壁产生干涉，安装时不需要额外做定位结构，直接套装即可，装配效率很高。做这类零件的建模时，首先要确认适配的轴承型号对应的安装尺寸，LM10UU直线轴承的内径为10mm，外径为19mm，长度为29mm，因此垫片的内孔要做略大于10mm的间隙配合，一般取10.1-10.2mm的孔径，保证套装在光轴上时不会出现卡滞，外圆尺寸控制在18mm左右，既可以完全贴合轴承外圈的端面，又不会因为外圆过大和安装座的19mm轴承孔产生刮蹭。

　　这类垫片的厚度可以根据实际的装配间隙需求做调整，常规使用场景下厚度取3-5mm即可满足大部分定位需求，如果需要调整轴承的轴向预紧量，也可以做0.5mm、1mm等不同厚度的规格成组选配，装配时通过叠加不同厚度的垫片来把轴向间隙控制在0.02mm以内，保证直线运动的平顺性。材质方面如果是普通工况下使用，采用POM或者尼龙材质加工就可以满足需求，本身具备一定的自润滑性，和轴承端面接触时不会出现磨损异响，同时重量轻、成本低，适合批量设备使用；如果是有一定温度要求或者重载的工况，也可以采用铝合金或者45号钢做表面氧化处理，提升结构强度和耐磨性能。

　　实际应用中，除了直线轴承的轴向定位，这类垫片还可以用在光轴上其他滑动部件的轴向限位，比如直线光轴上的限位环、缓冲垫的定位，或者小直径导柱的行程限位，只要是10mm直径的轴类零件需要做轴向隔套、定位的场景，都可以适配使用。建模的时候要注意两端面的平行度公差，一般要控制在0.01mm以内，如果两端面平行度超差，安装后会导致轴承外圈受力不均，直线运动时会出现卡滞，甚至会加速轴承滚珠的磨损，缩短轴承的使用寿命。内孔和外圆的同轴度也要控制在0.02mm以内，避免套装在光轴上后出现偏心，导致外圆和周边零件产生干涉。

　　很多人做这类小零件的设计时，往往不重视公差标注，直接按自由公差加工，最后装配时才发现要么内孔太小套不进光轴，要么外圆太大卡进轴承安装孔里，要么端面不平导致轴承装歪，反而影响整个机构的运行精度。在三维建模过程中，要提前把装配干涉检查做足，把垫片装配到光轴和轴承的装配体里，模拟往复运动的行程，确认垫片的安装位置不会和滑台、其他运动部件产生刮蹭，同时要预留出足够的安装空间，避免因为垫片的存在导致轴承无法完全装入安装座。对于需要经常拆卸维护的工位，这类垫片的边角要做0.2mm的倒角处理，避免安装时锋利的边角刮伤光轴表面或者操作人员的手，也能让套装过程更顺畅。

　　在3D打印的应用场景里，这类垫片非常适合快速打样验证，不需要开模或者机加工，直接用PLA或者PETG材料打印就可以快速得到样件，装配到设备上验证间隙调整的效果，确认厚度尺寸合适后再批量加工正式件，能大幅缩短非标设备的研发周期，降低打样成本。打印的时候要注意层高设置不要超过0.2mm，保证两端面的平整度，填充率设置在60%以上就可以满足普通工况的强度需求，不需要100%填充，节省打印时间和材料成本。
