3D打印机用黄铜梯形丝杠螺母M8规格

　　做桌面级FDM3D打印机结构设计的时候，Z轴传动的螺母选型其实是很容易被新手忽略的细节，很多人图省事直接用普通黄铜六角螺母配T8丝杠，实际打件的时候很容易出现Z轴层纹不均、抬刀卡顿甚至长期磨损后出现反向间隙的问题，这次做的这款带法兰安装结构的M8黄铜螺母，就是专门针对桌面级设备Z轴传动场景优化的结构。

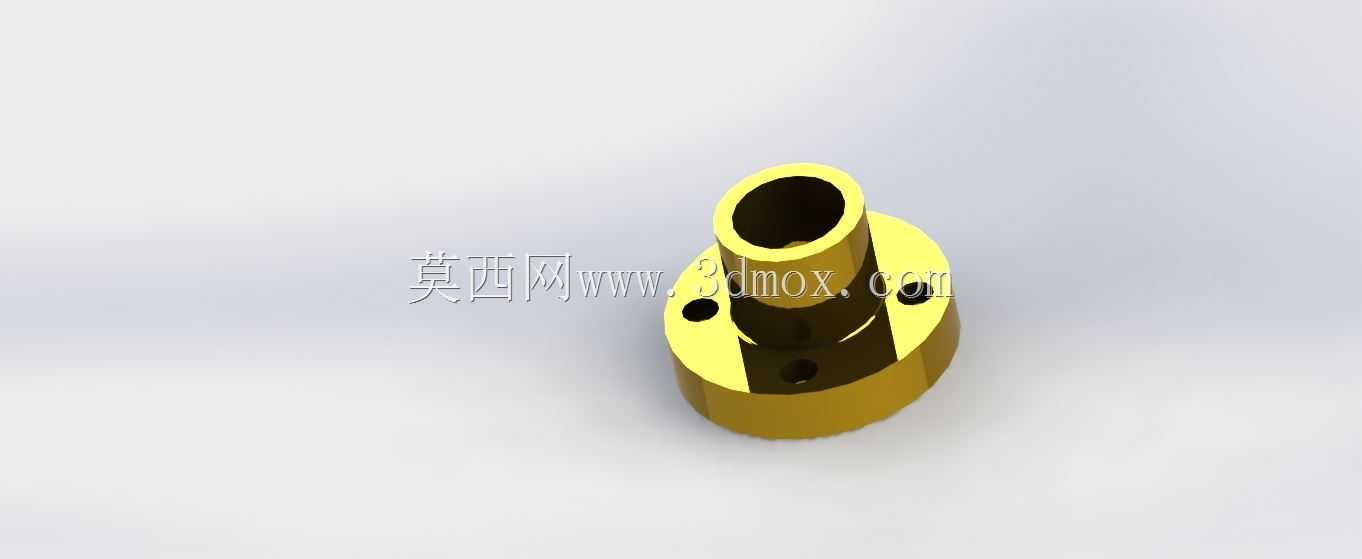

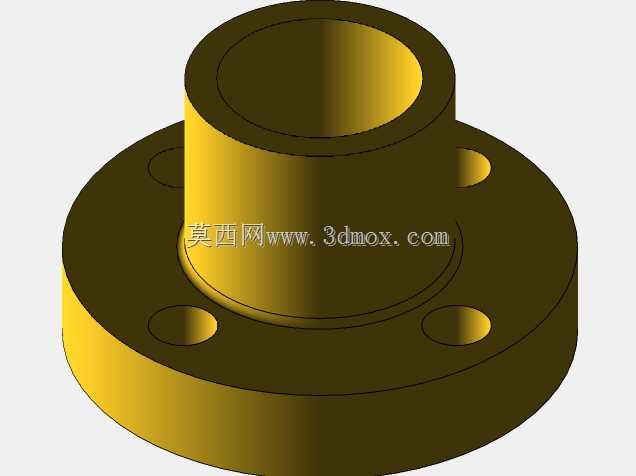

　　先从安装边界说，这款螺母的法兰盘做了三等分均布的安装孔，孔位是适配市面上绝大多数2020、2040铝型材挤出机安装座的标准孔距，不需要额外做转接件，直接用M3沉头螺丝就能固定在X轴托架的安装位上，法兰盘的厚度控制在4mm，既保证了安装时的压紧强度，不会因为长期往复传动出现螺丝松动的问题，又不会过多占用Z轴方向的安装空间，对于打印行程200mm到300mm的桌面设备来说，Z轴的有效行程不会因为螺母结构被压缩。螺母主体的同轴度做了严格控制，内螺纹和法兰安装面的垂直度控制在0.02mm以内，安装后不会出现丝杠憋劲、转动阻力大的问题，很多新手自己改装的时候容易出现丝杠和螺母不同轴，导致电机负载过大丢步，这个结构在设计的时候就把安装基准面和螺纹中心的位置度公差做了约束，只要安装面加工平整，基本不需要额外调整同轴度。

　　材质选用的是铅黄铜，这种材质的自润滑性能比普通黄铜好很多，和冷轧45钢材质的T8丝杠配合的时候，摩擦系数稳定在0.1左右，不需要频繁加注润滑脂也能保证长期传动的顺滑度，长期运行的磨损量比普通锌合金螺母小60%以上，正常家用场景下使用两三年都不会出现明显的反向间隙。内螺纹是适配标准M8梯形丝杠的牙型，牙距是常规的2mm，也兼容1mm导程的磨制丝杠，牙面做了轻微的倒角处理，安装的时候不会刮伤丝杠表面的镀层，也能避免安装时因为对位不准出现牙型错扣的问题。螺母的内孔和螺纹的过渡段做了1mm的让位沉孔，丝杠端部穿过的时候不会出现卡滞，哪怕丝杠有轻微的径向跳动，这个让位结构也能避免螺母和丝杠出现硬摩擦。

　　从实际使用场景来说，这款螺母除了用在3D打印机的Z轴，也可以用在小型数控雕刻机的Z轴升降、小型线性滑台的传动位，只要是负载在5kg以内的低速直线传动场景，这个结构的螺母都能适配。和市面上常见的注塑POM螺母比，黄铜材质的温度变形量更小，哪怕设备机箱内因为热床、电机散热导致环境温度升到50度以上，螺母的尺寸变化量也不到0.01mm，不会出现温度升高后螺母和丝杠抱死、传动阻力陡增的问题，对于需要长时间连续打印的设备来说，这点稳定性是塑料螺母比不了的。

　　设计的时候特意把法兰和螺母主体做成了一体加工的结构，不是那种压合组装的分体件，避免了长期传动后法兰和主体出现松动移位的问题，外圆做了光亮的镀层处理，不容易氧化生锈，哪怕在南方潮湿的车间环境里放置，也不会出现铜绿影响安装精度。螺母的整体高度控制在15mm，内螺纹的有效啮合长度是12mm，足够的啮合长度能分散传动时的轴向力，不会因为局部受力过大导致牙型磨损过快，同时也不会因为啮合长度太长导致传动阻力过大，匹配42步进电机的输出扭矩刚好，不需要额外加大电机电流就能驱动。

　　很多人做结构设计的时候觉得螺母是标准件随便选就行，实际在小型传动设备里，螺母的结构细节直接影响整个传动系统的精度和寿命，比如这款螺母在法兰边缘做了R0.5的圆角，安装的时候不会割手，也不会刮到旁边的线材；安装孔做了沉头设计，螺丝锁紧后头部不会突出法兰表面，不会和周边的运动部件产生干涉；内螺纹的进出口都做了去毛刺处理，不会有加工残留的铜屑卡在螺纹牙里，导致传动的时候出现卡顿感。这些细节都是在实际装机调试的时候一点点磨出来的，不是照着标准件库随便调个模型就能用的。

　　实际装机测试的时候，这款螺母配T8冷轧丝杠，在100mm的行程范围内，重复定位精度能控制在0.03mm以内，完全满足FDM3D打印机0.1mm层厚的打印精度要求，连续运行100小时后，测量反向间隙不到0.02mm，不需要频繁做间隙补偿。和那种带消隙弹簧的双螺母比，这款一体螺母的结构更简单，安装更方便，成本也更低，对于入门级桌面设备来说，性能够用，稳定性更好，不会出现弹簧失效导致的消隙结构失灵的问题。
