三自由度平面关节装配机器人结构设计

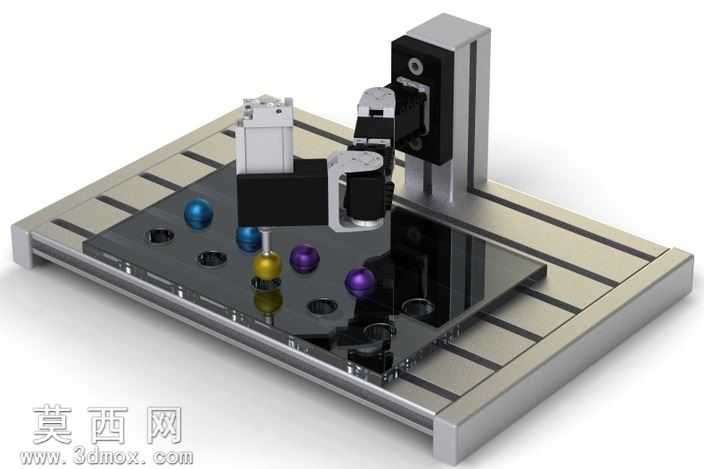

本模型为三自由度平面关节型装配机器人，采用三维建模软件完成全参数化结构设计，整体布局采用经典SCARA构型思路，以铝型材搭建的开槽工作台作为安装基座，基座表面设置等距T型槽用于工位定位与夹具安装，适配小尺寸零件的分拣、搬运、装配作业场景。模型建模过程中严格遵循机械设计公差规范，对各运动关节的连接结构做了精细化还原：竖直升降模组采用线性导轨搭配滑动座结构，保证末端执行器的竖直运动精度；两个水平旋转关节采用铰接式连接结构，还原了关节处的限位结构与传动安装位，可实现平面内大范围的作业覆盖；末端执行器集成气动真空吸盘组件，搭配不同色彩的演示球体，直观展示设备的拾取搬运功能。材质渲染阶段，对基座铝型材赋予磨砂金属材质，对关节结构件分别赋予哑光黑工程塑料、亮面铝合金材质，对真空吸盘赋予半透明硅胶材质，对工作台定位板赋予高光亮面黑色材质，通过光影追踪渲染还原真实工业设备的质感，同时在工作台表面设置等距定位孔位，还原实际生产中工装夹具的安装逻辑。设计过程中重点考量了教学演示需求，将各运动部件的装配关系做了拆分式建模，可清晰展示关节传动、末端执行、基座定位的完整逻辑，整体结构紧凑，运动路径无干涉，可用于自动化装配教学演示、小型产线布局仿真、机器人运动学算法验证等场景，模型各零件参数可编辑，支持根据实际作业需求修改臂长、负载、行程等核心参数，适配不同的小零件装配分拣工况。
