真空吸附式玻璃爬壁作业机器人结构设计

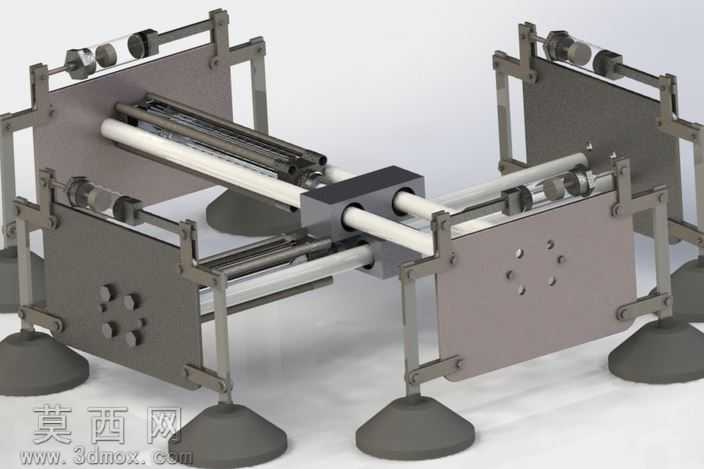

本作品为面向玻璃立面作业场景设计的爬壁机器人三维结构模型，整体采用对称式双框架布局完成建模，在三维建模过程中严格遵循机械装配逻辑，对每一处运动副、连接位都做了精准的尺寸约束与配合校验，确保各部件的相对运动关系符合设计预期。模型的主体承载框架采用金属质感的哑光钢材材质渲染，框架边缘做了符合钣金加工工艺的折边与安装孔位设计，每一处安装孔的孔径、孔距都匹配标准紧固件规格，兼顾结构强度与实际加工可行性。吸附执行端采用多组橡胶材质真空吸盘组件，吸盘通过带铰接结构的连接支腿与主体框架相连，铰接副预留了合理的摆动余量，可适配玻璃立面存在的微小弧度与拼接高差，避免刚性连接导致的吸盘漏气失效问题。移动传动部分采用光轴导轨配合滑动座的结构设计，两组框架可通过滑动副实现相对的交替位移，配合吸盘的通断控制完成爬壁动作的循环：当一侧框架的吸盘保持吸附固定时，另一侧框架解除吸附沿导轨滑移，到位后切换吸附状态，再带动原固定侧框架跟进，以此实现连续的壁面行进。建模过程中对传动杆件、连接铰链、固定压块等细节零件都做了完整的结构还原，没有省略关键的装配特征，渲染阶段针对不同部件赋予了差异化的材质表现：金属框架呈现细腻的磨砂金属质感，光轴导轨做了镀铬亮面处理以体现光滑的传动接触面，真空吸盘采用深灰色哑光橡胶材质还原其柔韧的物理特性，整体渲染光影柔和，清晰展现了各部件的装配层次与结构关系。设计思路上优先考虑玻璃壁面作业的安全性与可靠性，多吸盘冗余布局可在单吸盘出现泄漏时仍保持足够的吸附力，对称式的结构布局让整机重心始终落在吸附支撑面的中心区域，避免行进过程中出现倾翻风险，框架上预留的多组安装位可拓展搭载清洁、检测等不同作业模块，适配玻璃幕墙清洁、外立面检测等多种实际作业需求，整体结构紧凑，运动逻辑清晰，完整还原了爬壁机器人的核心机械原理与装配关系。
