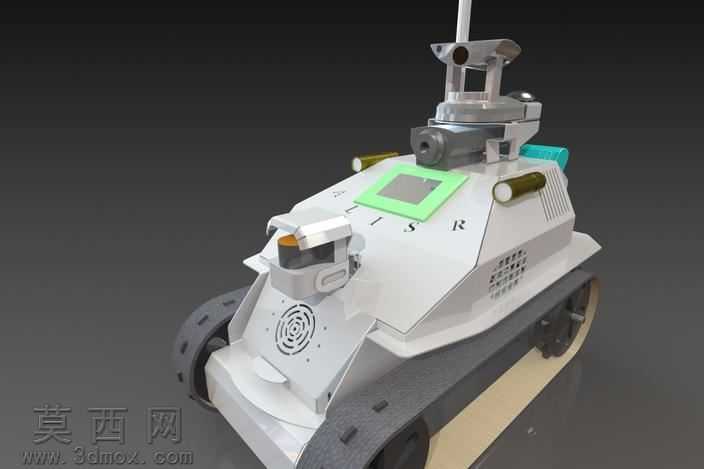

履带式智能侦察作业机器人V3设计

本作品为履带式移动智能机器人的第三代迭代三维设计方案，建模阶段围绕户外复杂地形通行需求搭建核心结构，首先完成履带行走机构的参数化建模，对履带板啮合结构、负重轮排布、驱动轮齿形、导向张紧装置逐一进行特征建模，确保行走部分的传动配合精度符合机械设计规范，同时预留了动力模块的安装定位基准。车体主体采用多面体切角造型设计，建模时通过曲面放样、实体切除等操作构建棱角分明的装甲式外壳，既降低了建模过程中的曲面破面风险，也为后续渲染阶段的硬朗质感表现打下基础。上部搭载的多轴云台观测模块采用分层装配建模逻辑，从底部旋转基座、俯仰支架到顶部观测传感器依次完成配合约束，还原了云台多自由度转动的结构特性，同时在车体前部、侧部分别设计了辅助传感装置、功能拓展接口的安装位，匹配不同场景下的功能拓展需求。材质与渲染阶段，针对不同部件匹配对应材质属性：履带与负重轮采用高粗糙度的耐磨橡胶材质，添加细微的颗粒纹理与使用磨损痕迹提升真实感；车体外壳主体采用哑光浅灰色工程塑料材质，局部功能按键、装饰标识采用高饱和度的绿色、金属色做区分，既保证整体视觉协调，也清晰区分不同功能区域；金属结构件如云台支架、传感器外壳调整金属粗糙度与反射参数，还原金属构件的冷硬质感；场景布光采用三点布光结合环境HDR贴图，突出车体的结构棱角与材质层次，阴影参数调整至柔和过渡，避免生硬阴影遮挡结构细节。设计思路上，第三代版本重点优化了车体内部的空间布局，将控制模块、电源模块、传感处理模块的安装位做了分区规划，在保证外部造型紧凑的前提下预留足够的布线与散热空间，同时调整了整车重心位置，将较重的电源模块布置在车体下部靠近履带的位置，提升爬坡、越障时的整机稳定性；外壳表面的散热格栅、出声孔等细节结构通过阵列特征完成建模，兼顾外观细节与功能实用性，整体模型装配关系完整，各运动部件无干涉问题，可直接用于结构验证、渲染展示与功能原型参考。
