工业多联集成阀组流形管路装置

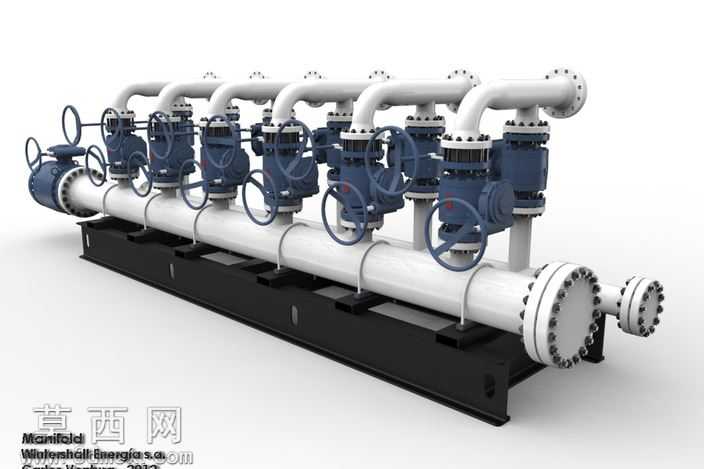

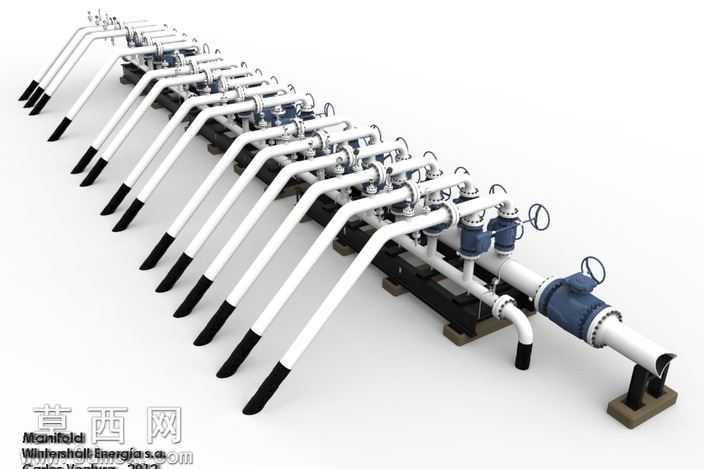

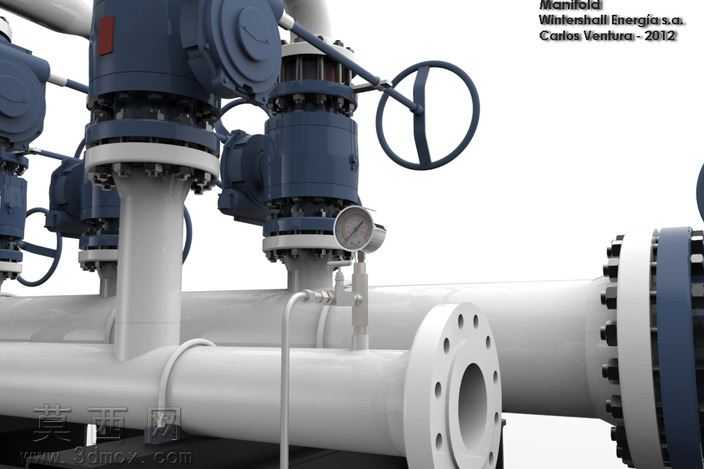

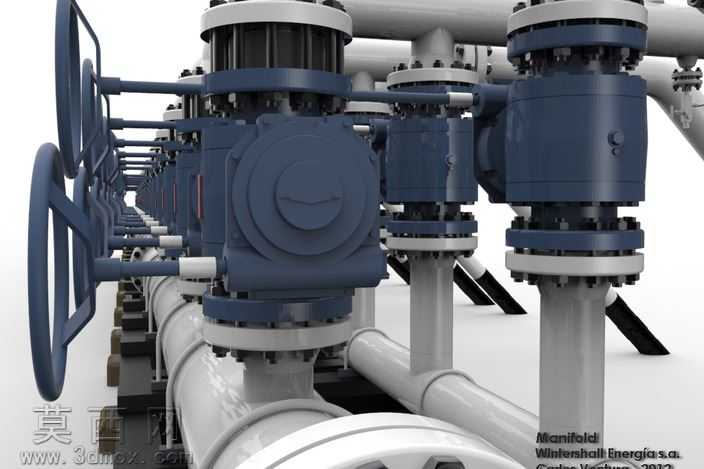

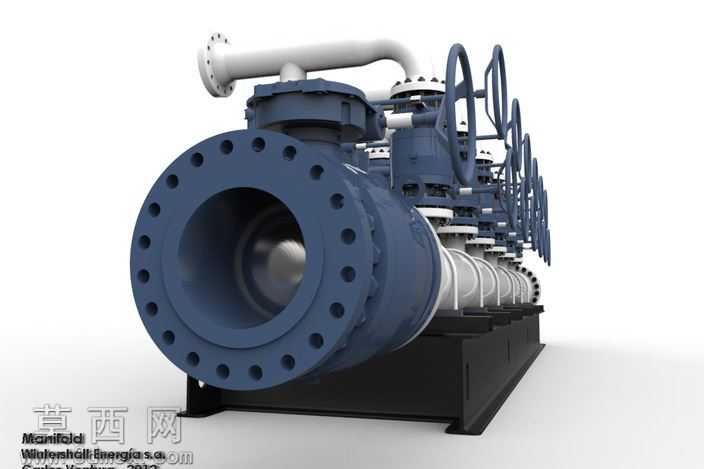

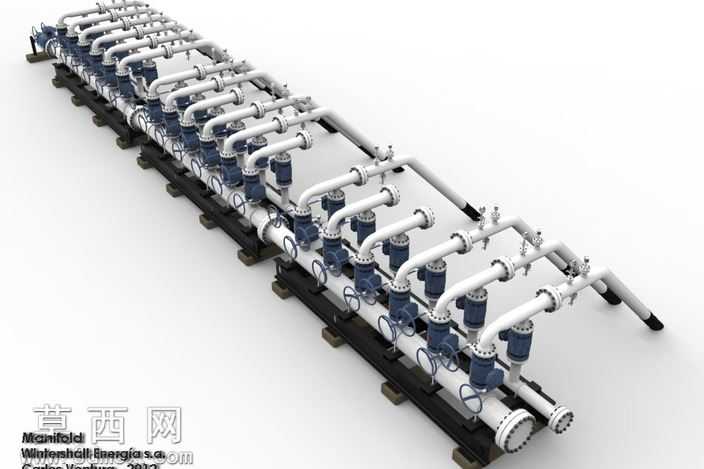

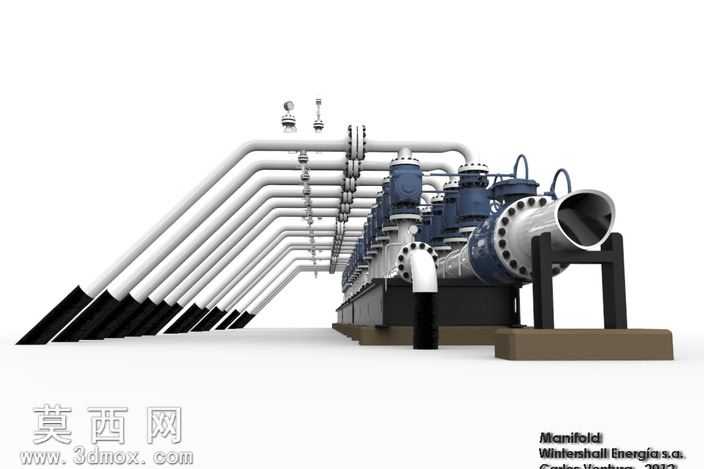

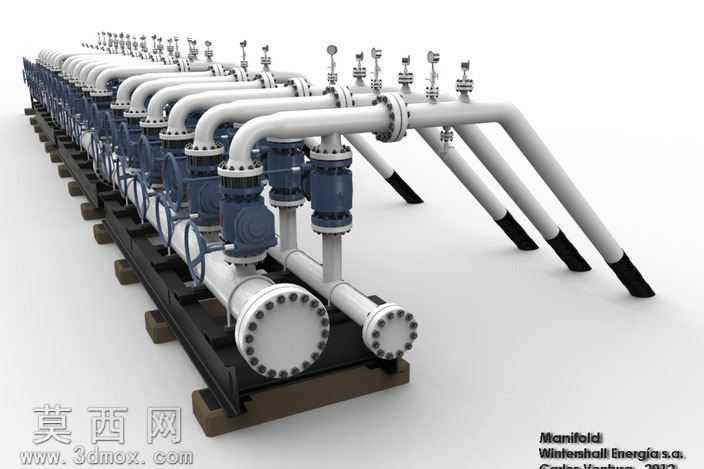

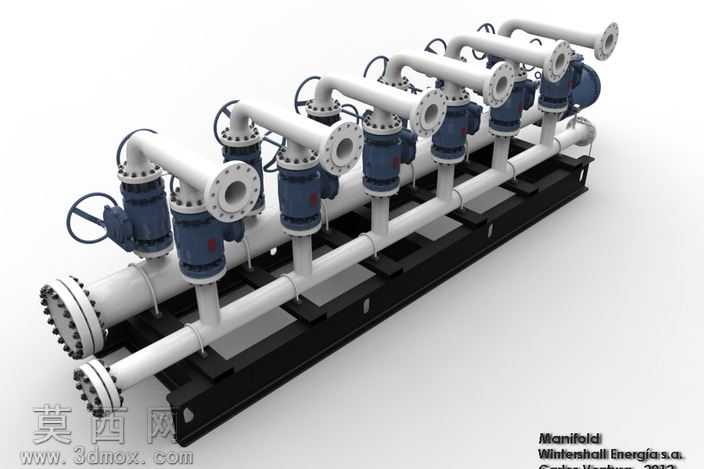

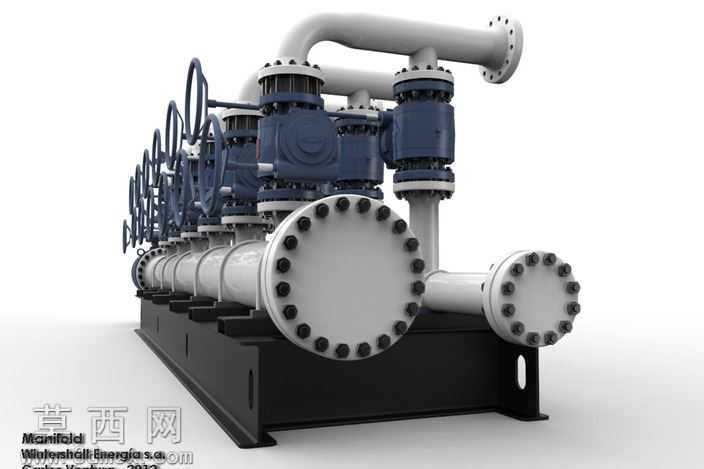

该作品为工业流体控制领域的多联集成阀组流形管路装置三维模型，建模过程严格遵循工业管道系统的设计规范，先以基准轴与基准面搭建整体装配定位框架，从前端大口径法兰接口开始逐步构建主体流道结构，确保各段管路的通径尺寸、连接位置完全匹配流体输送的工艺要求。模型中每台阀门的手轮、阀杆、阀体、法兰连接端均做了精细化建模，手轮的轮辐弧度、阀杆的阶梯轴结构、阀体上的螺栓孔阵列都严格按照实物比例还原，相邻阀门之间的连接管路做了平滑过渡处理，避免流道出现突兀折角影响流体输送效率。材质渲染阶段，阀体与手轮采用哑光深蓝色工业金属漆材质，还原工业阀门常用的防腐涂层质感，金属管路部分做了拉丝不锈钢材质处理，呈现出金属管材的细腻反光与冷硬质感，底部安装底座采用哑光黑色碳钢材质，表面添加了细微的磨砂纹理与轻微的使用痕迹质感，前端法兰的密封面做了精加工金属面的高光处理，螺栓连接件统一采用镀锌金属材质，不同材质的粗糙度、反光度、金属度参数经过反复调试，让整体渲染效果贴近真实工业设备的视觉表现。结构设计上采用集成式排布思路，将多台同规格阀门沿主管路轴向依次串联排布，顶部设置弯管支路接口，既满足主通路的大流量流体输送需求，也预留了支路分流的接口空间，底部一体式安装底座设置了多处安装定位孔，方便整套阀组在工业现场的固定安装，各阀门的操作手轮统一朝向外侧排布，预留了足够的操作空间，避免相邻手轮出现操作干涉。建模过程中对所有可活动部件做了装配约束设置，手轮可沿阀杆轴线做旋转运动，法兰连接面保留了密封垫片的安装间隙，完全还原真实阀组的装配逻辑，可直接用于工业管路系统的方案展示、安装模拟以及操作培训场景使用。
