液位控制用球形浮阀结构三维设计

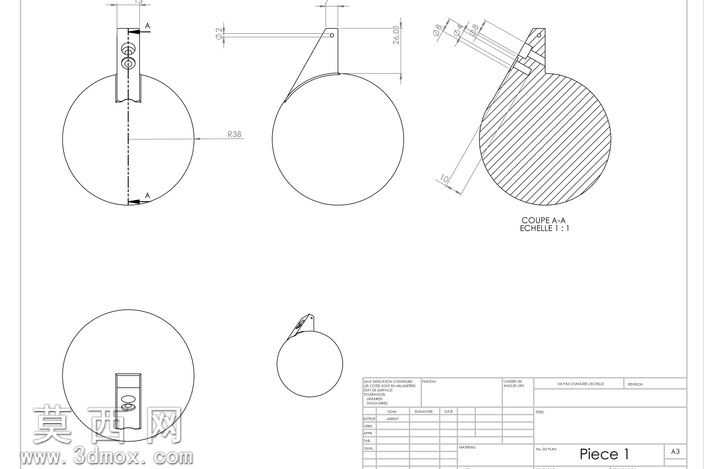

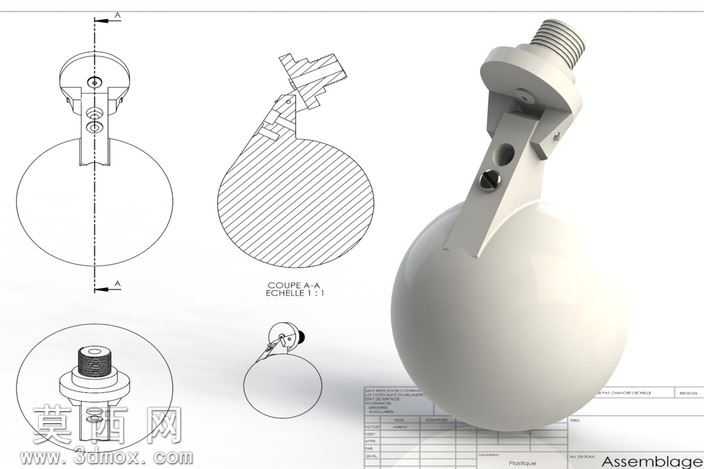

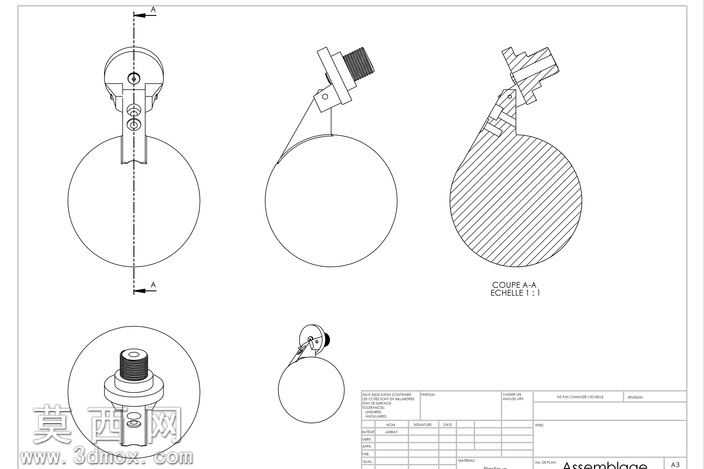

本浮阀三维模型采用SolidWorks完成全参数化建模，整体结构围绕液位自动控制的核心功能展开设计，建模过程严格遵循机械设计公差规范，对每一处装配配合关系都做了精准定义，确保各部件运动无干涉。模型主体由顶部螺纹连接端、铰接杠杆支架、球形浮体三个核心部分构成，顶部外螺纹结构用于与储液容器的管路接口实现密封连接，建模时对螺纹牙型做了简化处理，既保留了装配识别特征，又避免了模型面数冗余影响后续操作流畅度。铰接杠杆支架部分采用金属质感材质渲染，表面做了哑光金属喷砂质感处理，清晰呈现出支架上的铰接销孔、紧固螺钉安装位的细节，销孔与铰接轴的配合采用间隙配合参数，还原真实工况下杠杆绕销轴灵活转动的特性。球形浮体为中空薄壁结构设计，建模时通过旋转凸台命令生成球体基础形态，再通过布尔运算完成内部空腔的构建，浮体与杠杆的连接部位做了加强筋过渡处理，避免长期使用过程中连接处出现应力断裂问题，浮体表面采用光滑乳白色工程塑料材质渲染，还原了食品级储液设备常用浮体的材质特性。设计过程中充分考虑了浮阀的工作逻辑：当储液容器内液位上升时，球形浮体受浮力作用抬升，通过杠杆传动带动顶部阀芯闭合进液管路，液位下降时浮体随液位下落，杠杆带动阀芯开启补充液体，建模时对杠杆的传动比做了合理优化，确保浮体在较小行程内即可实现阀芯的完全开闭，提升液位控制的精度。模型同时配套了完整的工程视图，包含主视全剖视图、局部放大视图、装配爆炸视图等，清晰展示了内部阀芯的密封结构、弹簧复位构件的安装位置，所有视图的投影比例、剖面线规范均符合机械制图国家标准，可直接用于生产加工的参考。渲染阶段采用了工作室柔和光照环境，对金属部件添加了细微的环境反射效果，对塑料浮体做了轻微的漫反射调整，让整体模型呈现出接近真实产品的视觉效果，各部件的装配层级清晰，可直接用于虚拟装配验证、运动仿真模拟、产品展示宣传等多种场景。
