320立方立式储油罐工程设计方案

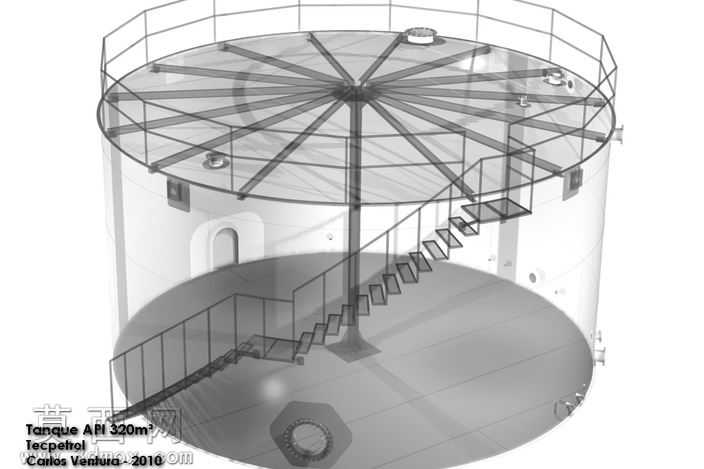

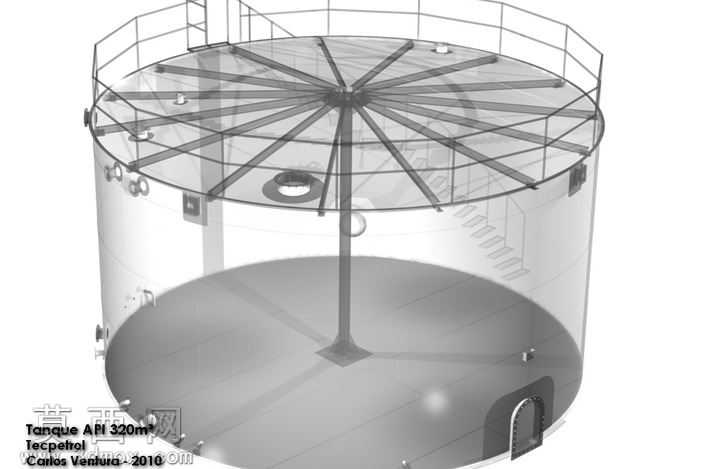

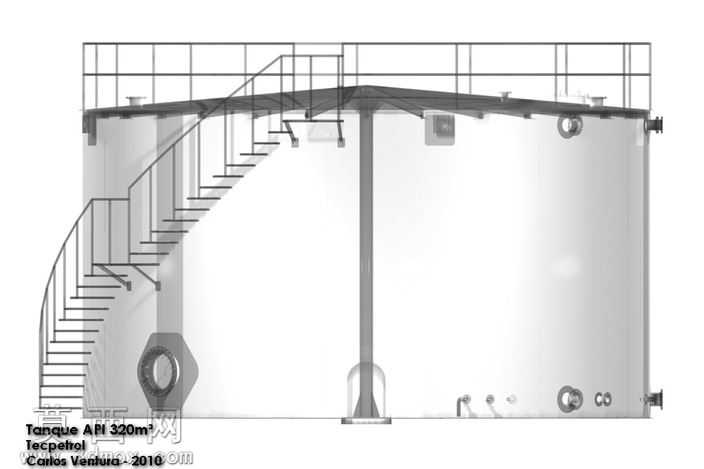

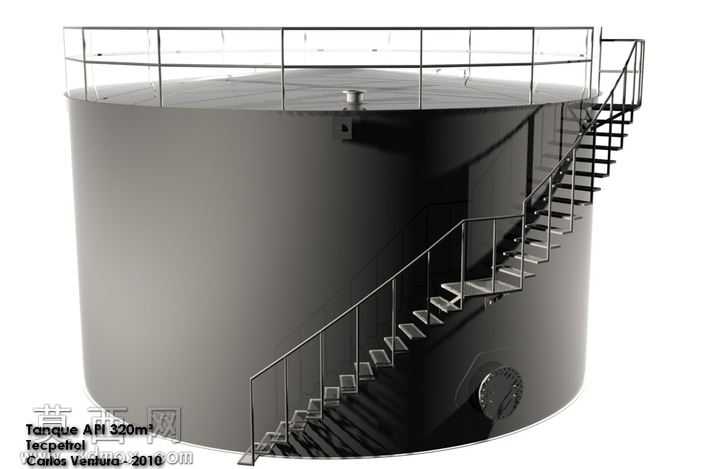

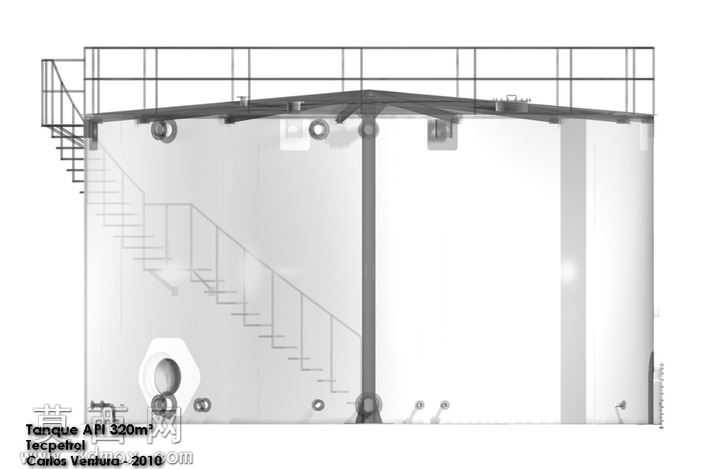

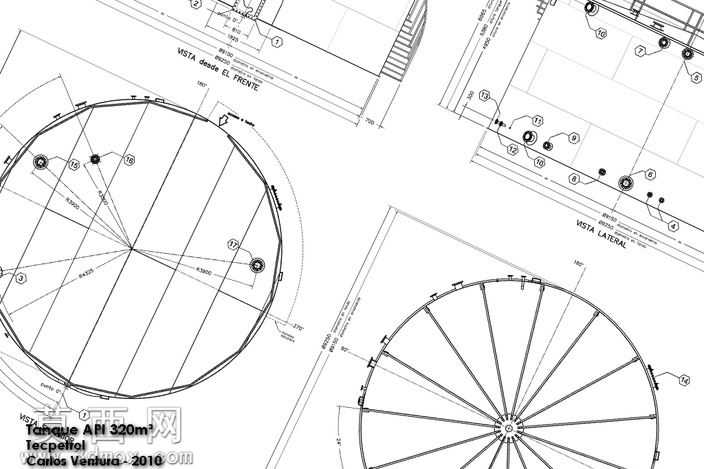

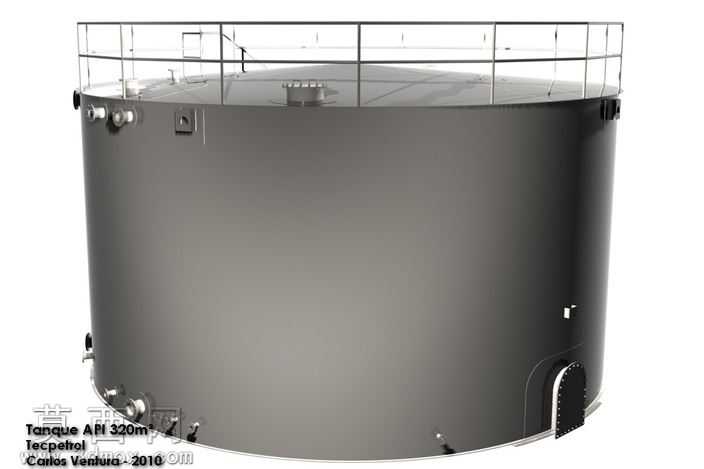

本作品为320立方米立式圆柱形储油罐的完整三维设计方案，建模过程严格遵循常压立式储罐的工程设计规范，在三维建模软件中完成了全参数化的结构搭建。模型整体采用等比例真实尺寸构建，罐体主体为圆柱形薄壁钢结构，顶部设置带防护栏杆的操作平台，平台边缘采用1.1米高的标准化安全护栏，栏板间隙符合工业安全防护要求，顶部中央设置检修人孔与通气接管，满足储罐日常运维与压力平衡的功能需求。罐体侧面外置折返式钢制斜梯，梯段踏步采用防滑花纹钢板结构，梯身设置双侧扶手，斜梯从地面直达罐顶操作平台，每段梯段的坡度、踏步高度与宽度均符合工业梯台的设计标准，梯身与罐体侧壁采用刚性连接支架固定，保障结构稳定性。罐体下部侧壁设置圆形排污检修人孔，人孔采用带加强筋的法兰密封结构，配套快开式盲板设计，方便后期罐体内部清理与检修作业。材质渲染阶段，罐体主体采用哑光深灰色金属漆材质，还原钢制储罐的真实工业质感，护栏、梯步等结构采用银灰色金属材质区分，渲染过程中添加了真实的环境反射效果，清晰呈现金属表面的光影变化，模型各部件的连接节点、焊缝位置均做了细节还原，完整展现了立式储油罐的结构组成。设计过程中充分考量了储油罐的实际使用需求，罐体壁厚根据储液高度、介质密度做了对应计算，底部做了加强圈结构设计，避免满载时罐体出现形变，罐顶采用微拱式锥顶设计，提升顶部承载能力同时便于雨水排放，整体结构设计兼顾了存储容量、操作安全性与后期运维便利性，可作为油料存储工程建设、储罐结构教学、工业场景搭建的参考设计方案。
