带轴承惰轮链轮机械传动结构

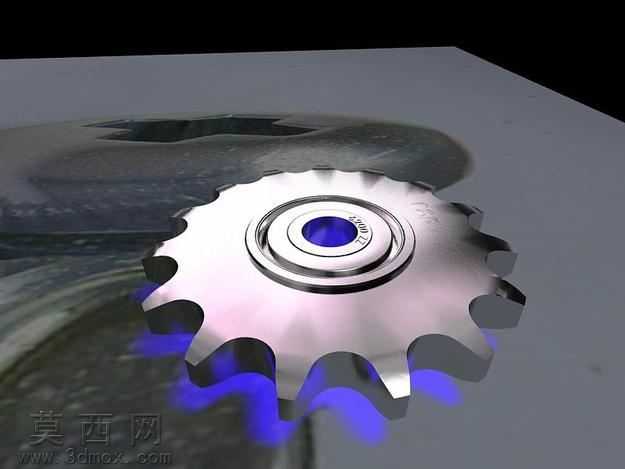

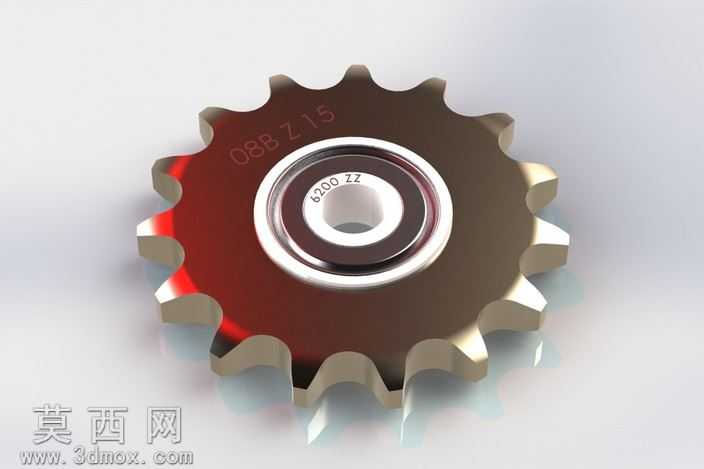

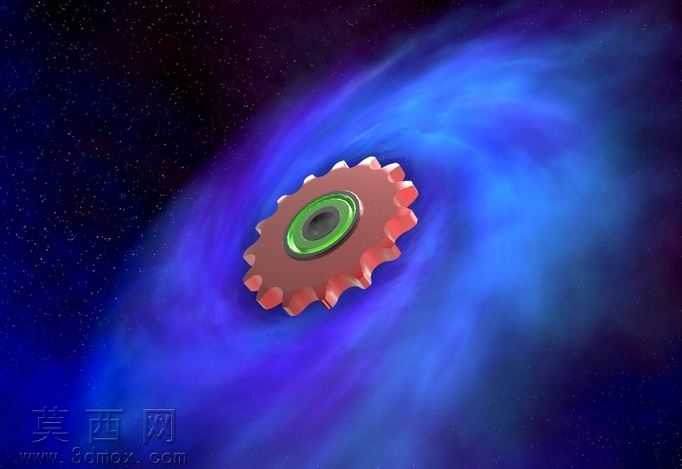

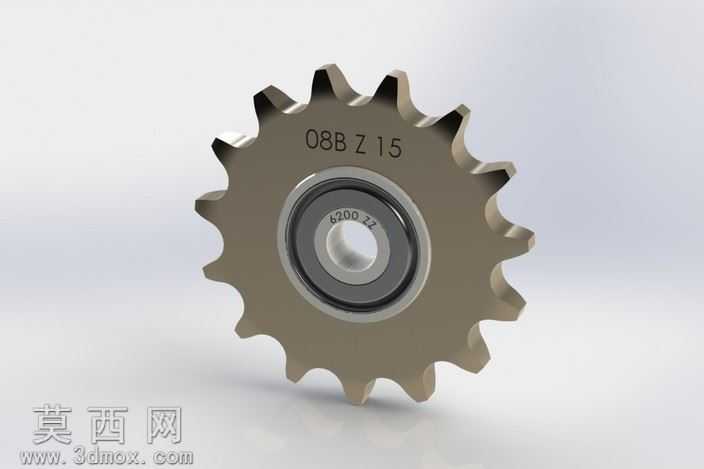

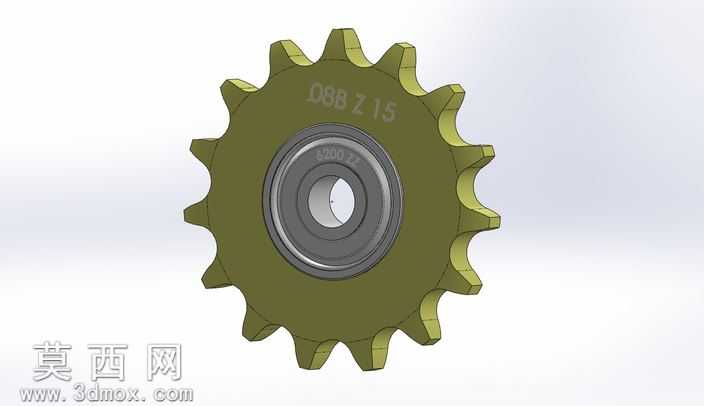

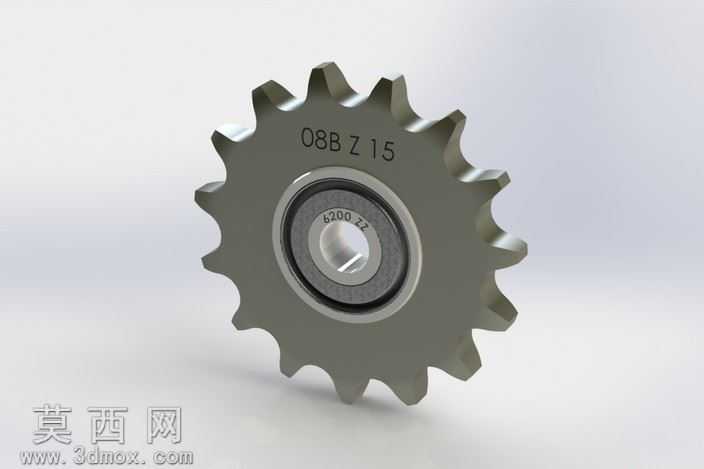

该惰轮链轮三维模型采用专业三维建模软件完成全参数化设计，建模过程严格遵循链传动相关机械设计标准，从齿形轮廓、轮毂结构到内嵌轴承安装位均经过精准尺寸校核，确保模型具备实际生产参考价值。模型整体采用实体建模方式构建，齿部轮廓依据对应链条节距、滚子直径参数生成标准渐开线齿形，每一个轮齿的齿顶圆弧、齿侧工作面、齿根过渡圆角均做了平滑处理，无几何建模错误，可直接用于后续的装配干涉检查、运动仿真分析。模型中心集成了标准深沟球轴承安装结构，轴承位的直径公差、轴向定位台阶尺寸均按照轴承安装配合要求设计，能够直观呈现惰轮链轮在链传动系统中作为张紧、导向部件的装配关系，轮毂部分做了轻量化减重设计，在保证结构强度的前提下去除了非受力区域的多余材料，兼顾刚性与轻量化需求。渲染阶段为模型赋予了贴合实际工业应用的材质属性，链轮主体采用军绿色金属漆材质模拟常见的链轮表面氧化处理效果，金属质感真实自然，齿面做了细微的粗糙质感处理还原机加工表面特征，内嵌轴承部分分别为内圈、外圈赋予银灰色金属材质，滚动体与保持架也做了材质区分，渲染光影柔和，能够清晰展现模型的结构层次与细节特征。设计过程中充分考虑了惰轮链轮的实际使用场景，轮齿数量、齿距参数匹配对应规格的传动链条，整体结构紧凑，安装孔位设计符合通用安装标准，既可以作为链传动系统设计的参考素材，也可用于机械原理教学演示、装配实训等场景，模型结构完整无缺失，各部件之间的装配关系清晰，能够直观展示惰轮链轮如何配合轴承实现自由转动，进而在链传动中起到调整链条张紧度、改变传动包角、引导链条走向的作用，为传动系统的布局优化提供直观的三维参考。
