立式框架结构冷凝机组三维设计作品

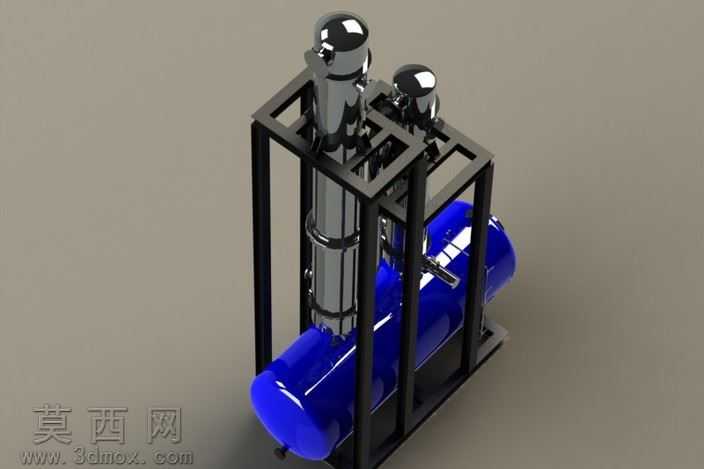

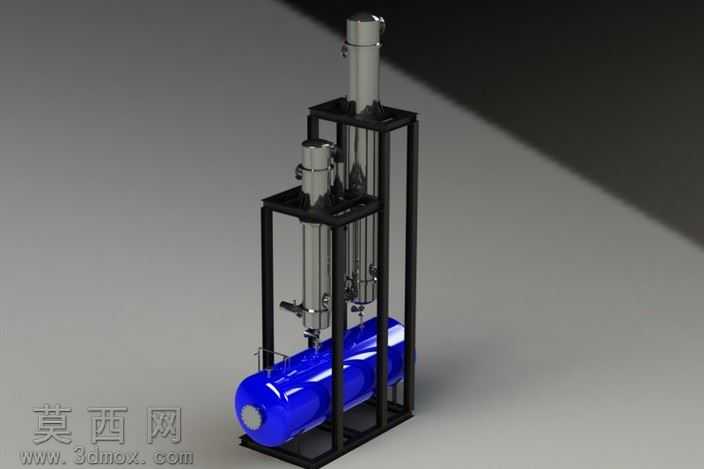

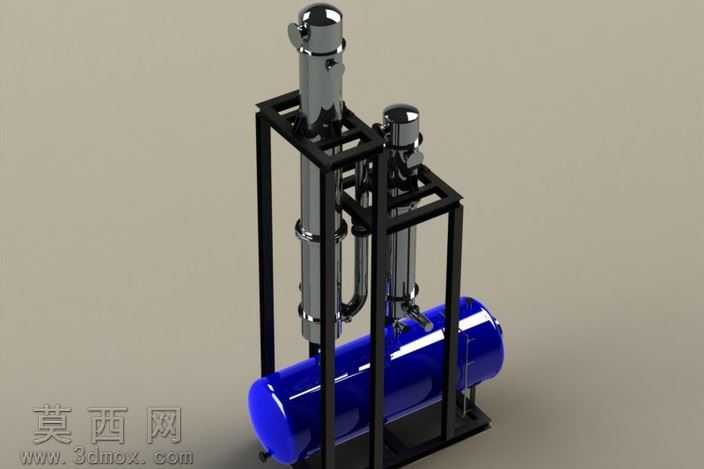

本作品为工业制冷领域使用的冷凝机组三维建模成果，建模过程严格遵循机械设计规范，依托三维参数化建模技术完成全部件的1:1比例还原，整体采用立式框架承载结构，通过黑色方管型材搭建稳定的支撑骨架，将不同功能的立式罐体、卧式储液部件、连接管路进行模块化整合布局。建模阶段首先完成支撑框架的参数化搭建，精准控制型材的拼接角度、安装孔位的位置公差，确保框架整体的承重稳定性与部件安装适配性；随后完成两个立式柱状换热罐体的建模，还原罐体顶部的端盖结构、侧面的管路接口、罐体中部的连接法兰细节，保证罐体的长径比、接口位置符合制冷设备的常规设计逻辑；卧式蓝色储液部件采用曲面建模技术还原圆柱罐体的弧面过渡、端部封头结构，表面赋予高光泽蓝色烤漆材质，还原工业储液罐的真实外观质感。管路部分通过三维扫掠建模完成不同管径的连接管道制作，还原管道的弯折弧度、接口对接位置，金属管路赋予哑光不锈钢材质，呈现金属部件的冷冽质感；框架部分赋予磨砂黑色金属材质，还原工业型材的表面处理效果。渲染阶段采用工作室柔光环境，调整材质的反射、粗糙度参数，让蓝色储液罐的高光反射、不锈钢罐体的金属质感、黑色框架的哑光质感形成清晰的视觉层次，清晰展现机组的整体布局与部件装配关系。本设计为旧版迭代前的初始方案，建模时重点梳理了立式冷凝单元与卧式储液单元的空间排布逻辑，在保证管路连接路径最短的前提下，优化框架的承重受力分布，避免部件运行时的共振问题，所有部件的装配间隙、连接位置都经过干涉检查，确保模型可直接用于后续的结构优化、方案评审与装配指导，完整还原了传统立式冷凝机组的结构特征与工业设计细节。
