重载传动用渐开线蜗轮实体结构设计

　　在重载低速、大传动比的动力传递场景中，蜗轮始终是核心的啮合传动部件，常见于冶金设备的辊道驱动、矿山输送设备的减速单元、起重机械的回转机构以及轻工包装机械的分度传动环节，这类场景普遍要求传动部件具备大减速比、反向自锁能力、运行噪音低的特性，而蜗轮与蜗杆配合的传动形式恰好能匹配这类需求，单级传动即可实现10-80的传动比，远高于普通圆柱齿轮单级3-8的传动比上限，能大幅缩减减速单元的整体体积，减少中间传动零件的数量，降低整套传动机构的故障点。

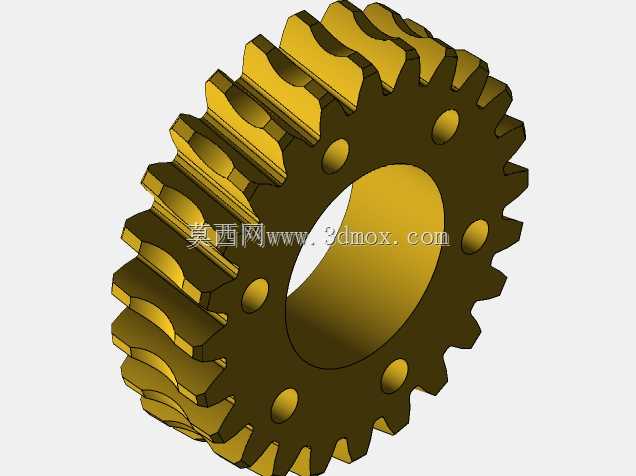

　　从实际使用的功能特性来看，这款蜗轮采用渐开线齿形设计，齿向沿轮体周向呈螺旋状分布，与对应模数的蜗杆啮合时，齿面接触为线接触形式，相比交错轴斜齿轮的点接触承载能力提升40%以上，运行过程中啮合冲击小，齿面受力均匀，能在持续重载工况下保持稳定的动力输出，同时具备反向自锁特性，即仅能由蜗杆驱动蜗轮转动，无法通过蜗轮反向带动蜗杆，这一特性在起重提升类设备中尤为关键，可避免负载下坠引发的安全事故，无需额外加装制动机构即可实现位置锁定。

　　设计这款蜗轮时，首先要匹配对应蜗杆的模数、头数、导程角、压力角参数，确保啮合侧隙控制在0.1-0.2mm的合理区间，侧隙过大会导致传动换向时出现冲击空程，影响传动精度，侧隙过小则会加剧齿面磨损，甚至在热胀状态下出现卡滞。轮体的中心孔为安装基准孔，孔径公差按照H7级精度设计，与输出轴采用过渡配合，通过平键传递扭矩，键槽的位置度公差控制在0.02mm以内，避免安装后出现轮体偏摆，导致齿面局部受力过载。轮体周向均匀分布的6个通孔为减重安装孔，在不影响轮体整体结构强度的前提下，可降低轮体自身重量30%左右，同时这些孔可作为安装固定孔，配合端盖实现蜗轮在输出轴上的轴向定位，防止运行过程中出现轴向窜动，影响啮合精度。

　　从外形尺寸与安装边界来看，这款蜗轮的齿顶圆直径根据传动比与模数匹配设计，轮缘厚度满足齿根弯曲强度要求，按照10年使用寿命、1.5倍过载系数校核，齿根处的弯曲应力远低于材料的许用应力，轮辐部分采用辐板式结构，相比实心轮体可节省材料，同时减少铸造或加工过程中的内应力变形。安装时需要注意，蜗轮的轴向安装定位要以蜗杆的啮合中心为基准，确保蜗轮的中心平面与蜗杆的轴线重合，偏移量不得超过0.05mm，否则会加剧齿面磨损，降低传动效率，严重时甚至会出现断齿故障。齿面的粗糙度要求达到Ra1.6，啮合前需要涂抹极压锂基润滑脂，在持续运行的工况下需采用油浴润滑，确保齿面形成稳定的油膜，降低摩擦系数，提升传动效率，延长零件使用寿命。

　　在实际选型应用中，这款蜗轮适配的蜗杆头数通常为1-3头，当需要大传动比、具备自锁特性时选用单头蜗杆，当需要较高传动效率、较快传动速度时可选用多头蜗杆，但多头蜗杆的导程角较大，会失去反向自锁能力，需要根据具体的工况需求匹配。轮体材料通常选用锡青铜或者铝铁青铜，这类材料具备良好的减摩性与耐磨性，与淬硬磨削的钢制蜗杆配合时，摩擦系数可控制在0.03-0.07之间，传动效率可达75%-90%，相比普通铸铁蜗轮的使用寿命提升3倍以上。在装配调试过程中，需要通过涂色法检查齿面接触斑点，正常工况下接触斑点应分布在齿面中部，接触面积沿齿高方向不小于40%，沿齿长方向不小于50%，若接触斑点偏向齿顶或齿根，需要调整蜗轮的轴向位置或者蜗杆的安装高度，确保啮合状态良好，避免局部过载引发的早期磨损。
