差速齿轮机构是车辆传动系统中承担核心动力分配功能的关键部件,日常作业中主要应用于乘用车辆、商用载货车辆以及部分非道路工程行走设备的驱动桥内部,核心作用是在车辆转向或行驶于不平路面时,允许两侧驱动轮以不同转速旋转,避免轮胎出现滑拖、异常磨损,同时保证动力能够持续稳定传递至两侧车轮,兼顾车辆行驶的平顺性与操控稳定性。

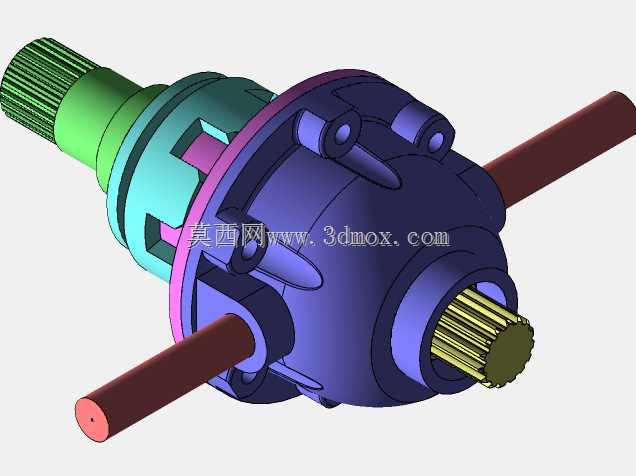

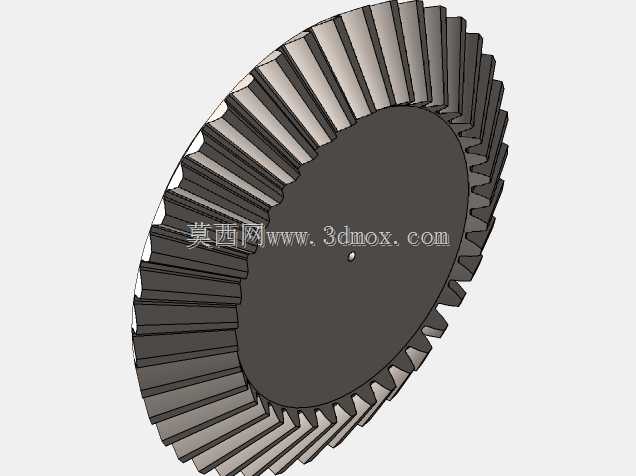

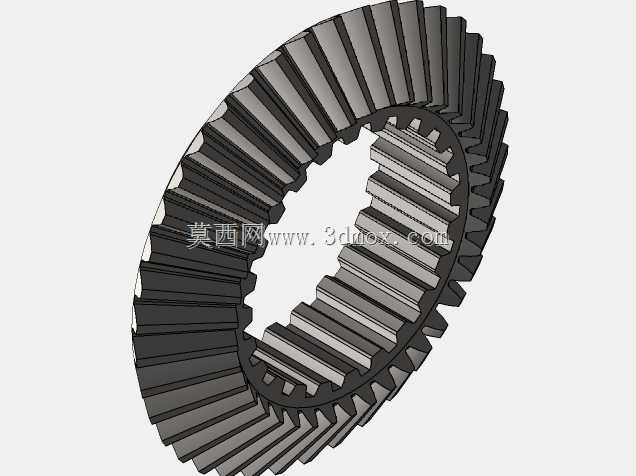

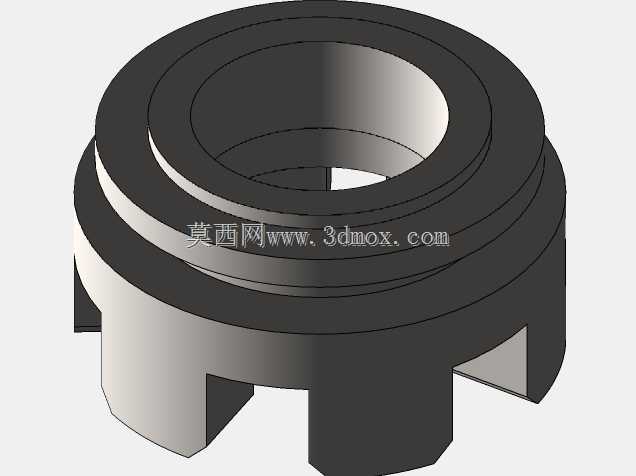

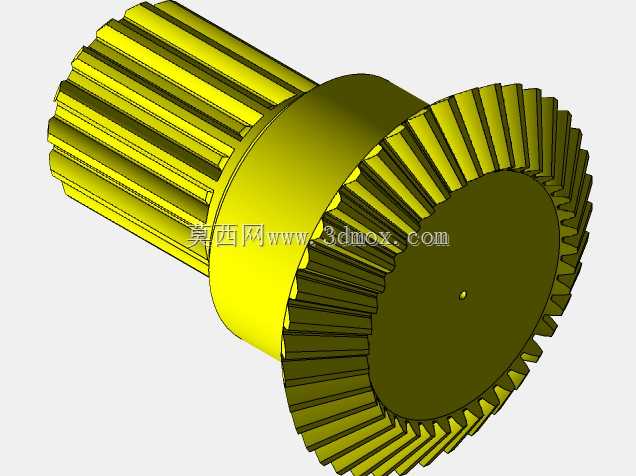

从实际功能特性来看,这套差速齿轮机构采用对称式锥齿轮布局,核心包含差速器壳、行星齿轮、半轴齿轮、行星齿轮轴以及对应连接轴段几个部分。动力从主减速器从动齿轮输入至差速器壳后,会通过行星齿轮轴带动行星齿轮公转,当两侧车轮行驶阻力一致时,行星齿轮不会发生自转,动力会均匀分配给两侧半轴齿轮,带动车轮等速转动;当车辆转向时,内侧车轮行驶阻力增大,行星齿轮会在公转的同时绕自身轴线自转,自动降低内侧半轴齿轮转速、提升外侧半轴齿轮转速,实现两侧车轮的转速差匹配,完全满足车辆转弯时的运动学要求。

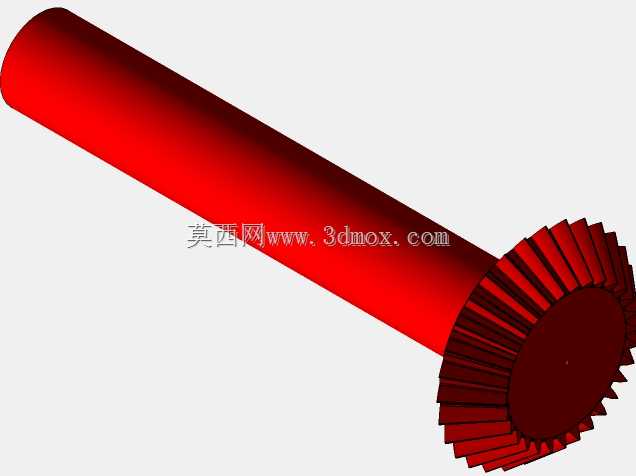

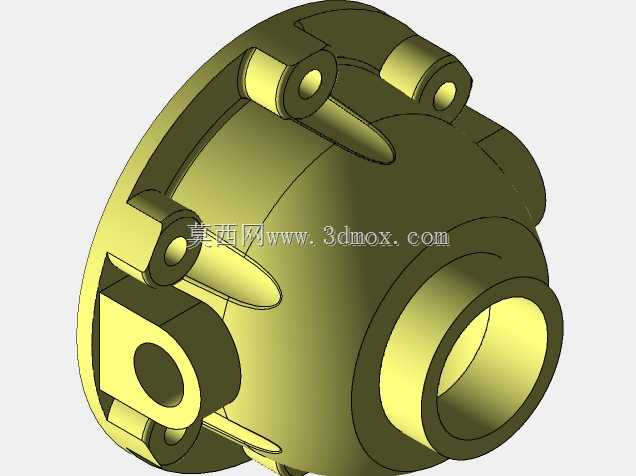

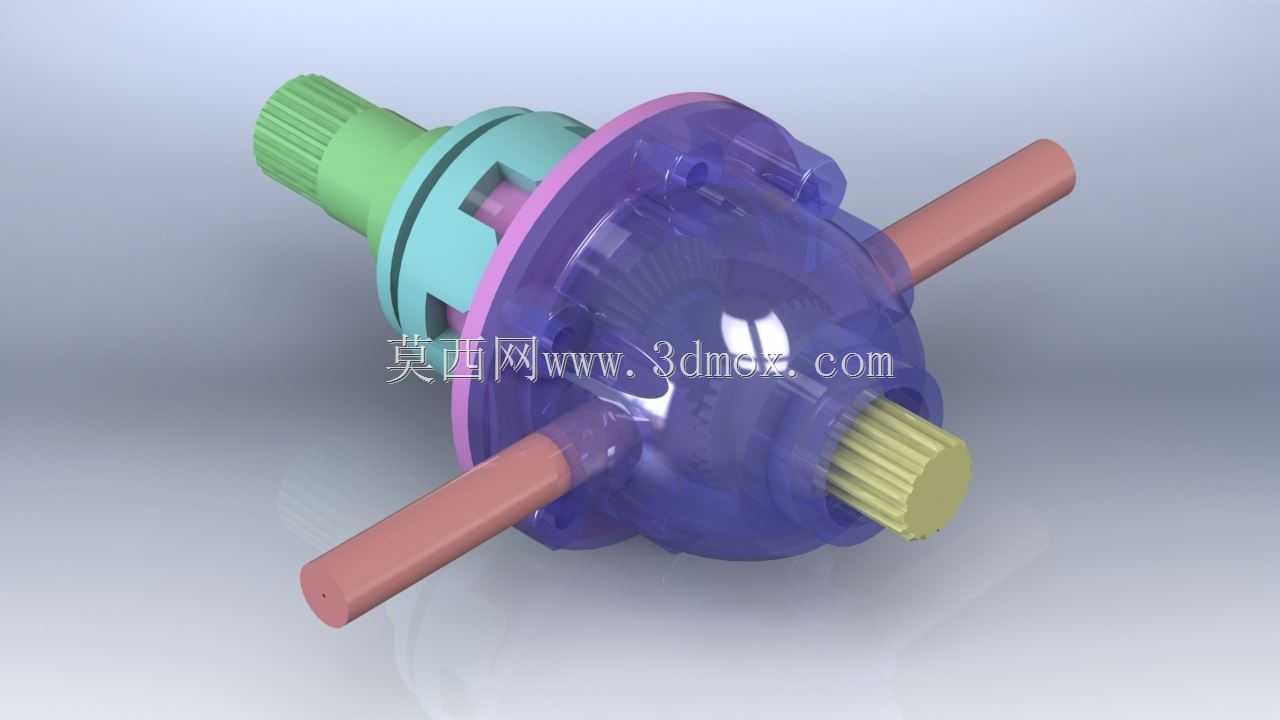

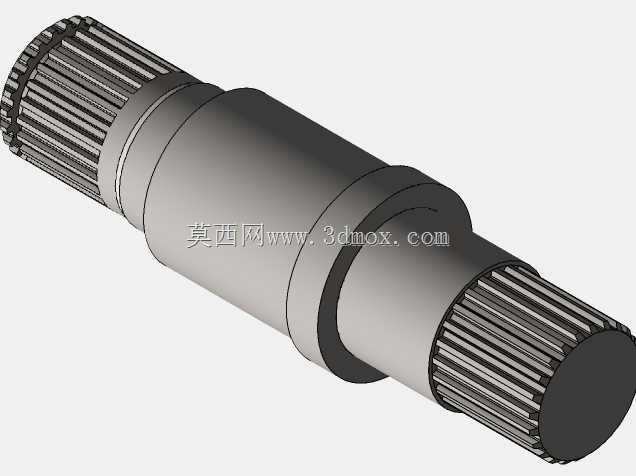

在设计思路层面,这套结构首先考虑了传动过程中的载荷分布均匀性,行星齿轮与半轴齿轮的啮合齿面采用修形处理,能够降低啮合冲击,减少传动过程中的噪音与振动;差速器壳体采用半透明可视化结构做设计展示,实际量产中多采用球墨铸铁铸造成型后精加工轴承安装位、齿轮轴配合孔,保证壳体的结构强度与装配精度;行星齿轮轴与差速器壳的配合采用过盈定位加锁销固定的方式,避免大扭矩传递过程中轴体出现窜动;两侧半轴的外伸端设计有花键结构,能够直接与车轮侧的半轴套管内花键配合,保证扭矩传递的可靠性,十字交叉布置的行星齿轮轴能够承载更大的输入扭矩,适配多数家用车型及轻型商用车辆的动力输出需求。

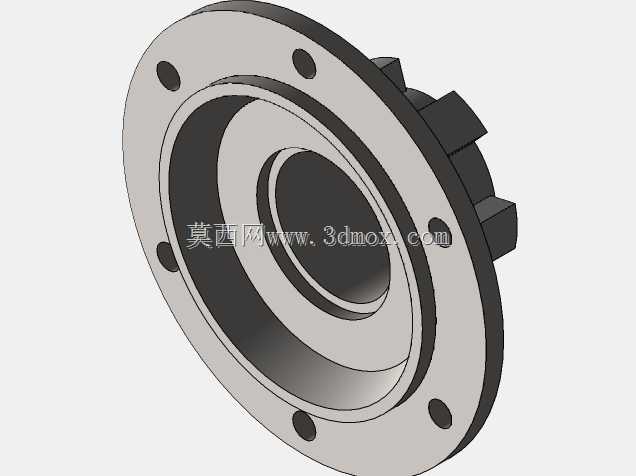

从安装边界与尺寸适配角度,这套差速机构的径向最大尺寸为差速器壳的法兰外径,装配时需要匹配驱动桥壳的内部安装腔尺寸,法兰端预留有螺栓连接位,用于和主减速器从动齿轮做刚性连接;轴向尺寸从左侧输入轴段端面到右侧半轴齿轮外伸端面,需要匹配驱动桥的半轴长度与轴承安装跨距,两侧伸出的轴段直径与对应轴承内圈孔径一致,装配时可直接压装圆锥滚子轴承,实现差速器总成在桥壳内的转动支撑;十字行星齿轮轴的轴径与行星齿轮内孔配合间隙控制在合理范围,既保证行星齿轮转动灵活,又不会出现过大的旷量导致传动冲击。
在实际工程应用中,这类差速齿轮机构的建模过程需要重点关注齿轮的啮合间隙、各配合面的形位公差,比如半轴齿轮与差速器壳支撑端面的垂直度、行星齿轮轴轴线与半轴齿轮轴线的位置度,这些参数直接影响差速器的使用寿命与传动平稳性;建模时完成零件建模后需要做机构运动仿真,模拟直线行驶、不同转弯半径下的齿轮运动状态,验证是否存在运动干涉、齿面啮合错位的问题,确保结构设计的合理性。不同于普通的定轴齿轮传动,差速齿轮属于动轴轮系,建模时需要准确设定各构件的运动副约束,才能还原真实的动力传递与差速效果,为后续的工程出图、样件试制提供准确的三维数据支撑。
