户外便携运动吸管式饮水瓶结构设计

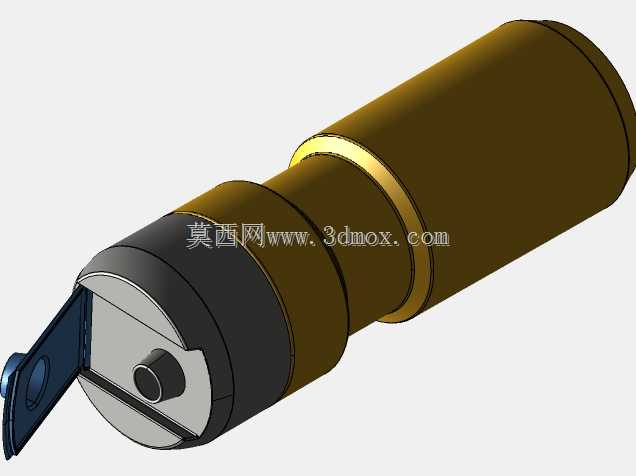

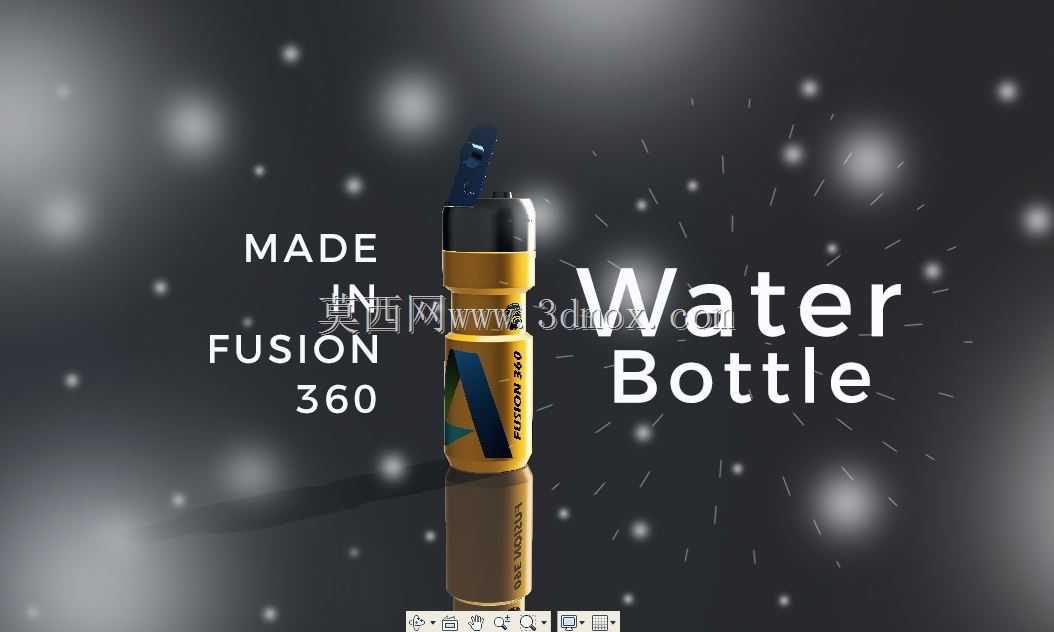

　　这款带吸管结构的饮水容器，最初的设计出发点是解决日常户外出行、运动场景下的单手饮水需求，区别于传统旋盖、翻盖水瓶需要双手配合开启、调整角度才能饮水的使用痛点，在骑行、徒步、登山这类需要持续保持手部握持装备、无法腾出双手调整容器姿态的场景中，这类带内置吸管的饮水瓶可以让使用者在不中断动作、不调整身体姿态的情况下完成饮水动作，大幅提升使用便捷性。从结构设计层面来看，整个瓶身采用三段式分段结构，底部为储水主体段，采用等直径圆柱造型，最大化利用径向空间提升储水容量，同时圆柱外壁的等直径特征可以适配绝大多数通用自行车水壶架、背包侧袋的安装尺寸，安装边界控制在直径75mm、整体高度220mm范围内，

　　不需要额外定制适配支架就能兼容现有户外装备的挂载标准。中部为握持防滑段，做了内凹收腰加环形凸筋的结构处理，收腰弧度贴合成年人手掌自然握持的弯曲角度，环形凸筋在手部出汗、佩戴薄款运动手套的场景下也能提供足够的静摩擦力，避免瓶身从手中滑脱。上部为吸管集成段，将伸缩吸管、密封阀、饮水嘴三个核心功能部件集成在这个模块内，密封阀采用硅胶软质密封结构，在未按压饮水嘴的状态下依靠硅胶自身弹性实现完全密封，即使瓶身倒置、受到常规颠簸振动也不会出现漏水情况，按压饮水嘴时密封阀同步开启，瓶内与外界气压连通，使用者只需要轻微吮吸就能将瓶内液体通过吸管引导至嘴部，不需要大幅度倾斜瓶身。吸管部分采用可伸缩的分段式硬塑结构，收缩状态下完全收纳在瓶身内部，

　　不会突出瓶体上表面，方便整瓶放入包袋中不会因为突出的吸管剐蹭包内其他物品，拉伸状态下吸管顶端高出瓶身上表面30mm，刚好贴合成年人饮水时的嘴部高度，不需要仰头就能完成饮水。瓶身的壁厚设计做了差异化处理，底部储水段壁厚控制在1.2mm，兼顾结构强度与轻量化需求，空瓶整体重量控制在120g以内，不会给户外出行增加额外的负重负担，中部握持段壁厚加厚至1.8mm，提升握持位置的抗挤压、抗摔落性能，即使从1.5米高度自由坠落到硬质水泥地面，握持段也不会出现开裂、变形的情况，上部功能集成段因为要装配密封阀、伸缩吸管等活动部件，壁厚统一设置为2mm，预留足够的装配公差空间与部件活动余量，各个部件之间的配合间隙控制在0.1mm以内，

　　既保证活动部件可以顺畅动作，又不会因为间隙过大出现晃动、漏液的问题。在实际使用场景的适配性上，这款饮水瓶除了适配户外骑行、徒步这类运动场景，也可以满足日常办公、车载场景的使用需求，放在汽车杯架中时，整体高度不会遮挡中控台的操作按键，单手按压饮水嘴就能完成饮水，不需要在驾驶过程中分心调整瓶身角度，提升车载使用的安全性。设计过程中针对吸管的流体通路做了多次优化，将吸管底部的进水口设置在瓶底最边缘的位置，同时在进水口处做了45度斜切处理，即使瓶内剩余液体量很少的时候，也能通过倾斜瓶身让液体汇聚到进水口位置，最大限度减少瓶内的液体残留，不会出现剩少量液体无法吸出的情况。密封阀的开启力度做了多轮调试，最终设置为15N的按压力度，这个力度既不会因为日常携带过程中的轻微触碰导致密封阀意外开启漏水，又能保证使用者单根手指就能轻松按开，不需要使用过大的力度。瓶身表面的标识区域做了凹陷处理，可以粘贴个性化贴纸、标识标签，不会因为长期摩擦导致标识脱落，同时凹陷区域的深度控制在0.2mm，不会影响瓶身整体的圆柱度，保证在水壶架、杯架中的插拔顺畅度。
