黄铜合页式平开门铰链结构设计

　　日常做设备防护门、室内木质平开门、小型机柜仓门的结构设计时，铰接部件的选型和建模是绕不开的环节，这款双折页铜质铰链的结构，刚好适配多数轻载平开门的安装需求。先从实际安装边界说起，这类铰链的单页片长度通常控制在70-100mm区间，页片宽度展开后总宽在60-80mm，合页转轴的直径一般在6-8mm，页片上预留的沉头安装孔位，孔距沿页片长度方向均匀排布，单页设置3个安装孔，适配M4-M5规格的沉头自攻螺丝或者机丝，安装时页片需要完全贴合门体与门框的安装基面，两个页片分别固定在门扇侧边和门框对应位置，转轴的中心轴线必须与门扇的转动轴线完全重合，否则开关过程中会出现卡滞、异响，长期使用还会出现页片变形、螺丝松动的问题。

　　从功能特性来看，这类铜质铰链的转动阻尼适中，没有额外的阻尼缓冲结构，依靠转轴与页片卷边的配合间隙实现顺畅转动，转动角度范围可以达到0-180度，完全满足平开门从完全闭合到完全贴靠侧边墙面的开启需求，铜质基材的防锈性能优于普通冷轧钢镀锌铰链，适合用在湿度稍高的室内环境，比如卫浴间隔断门、阳台室内平开门，不会轻易出现锈迹卡滞的问题，页片表面做了抛光处理，平整度较高，安装后与门体侧边的贴合缝隙可以控制在0.2mm以内，不会出现明显的安装错位。

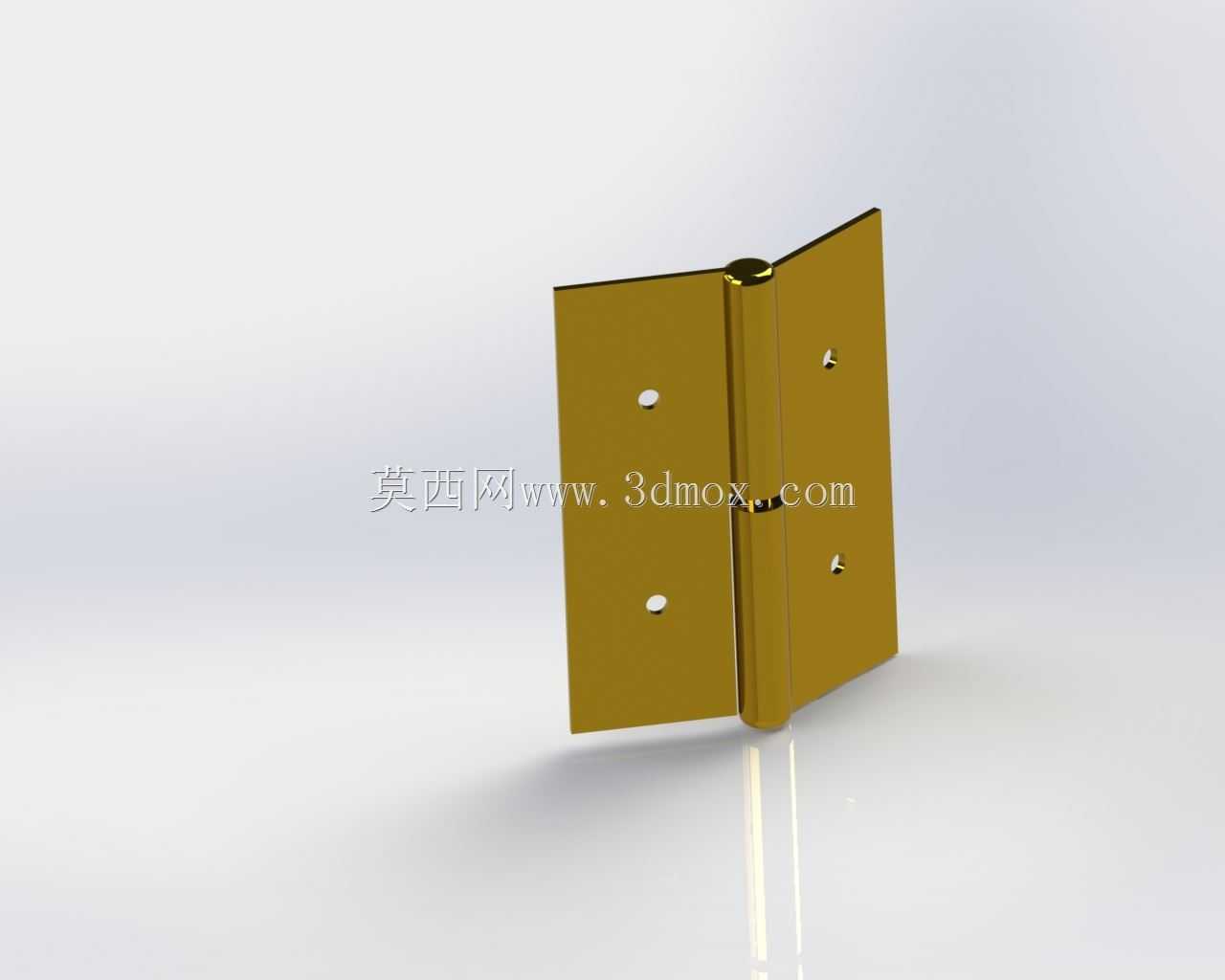

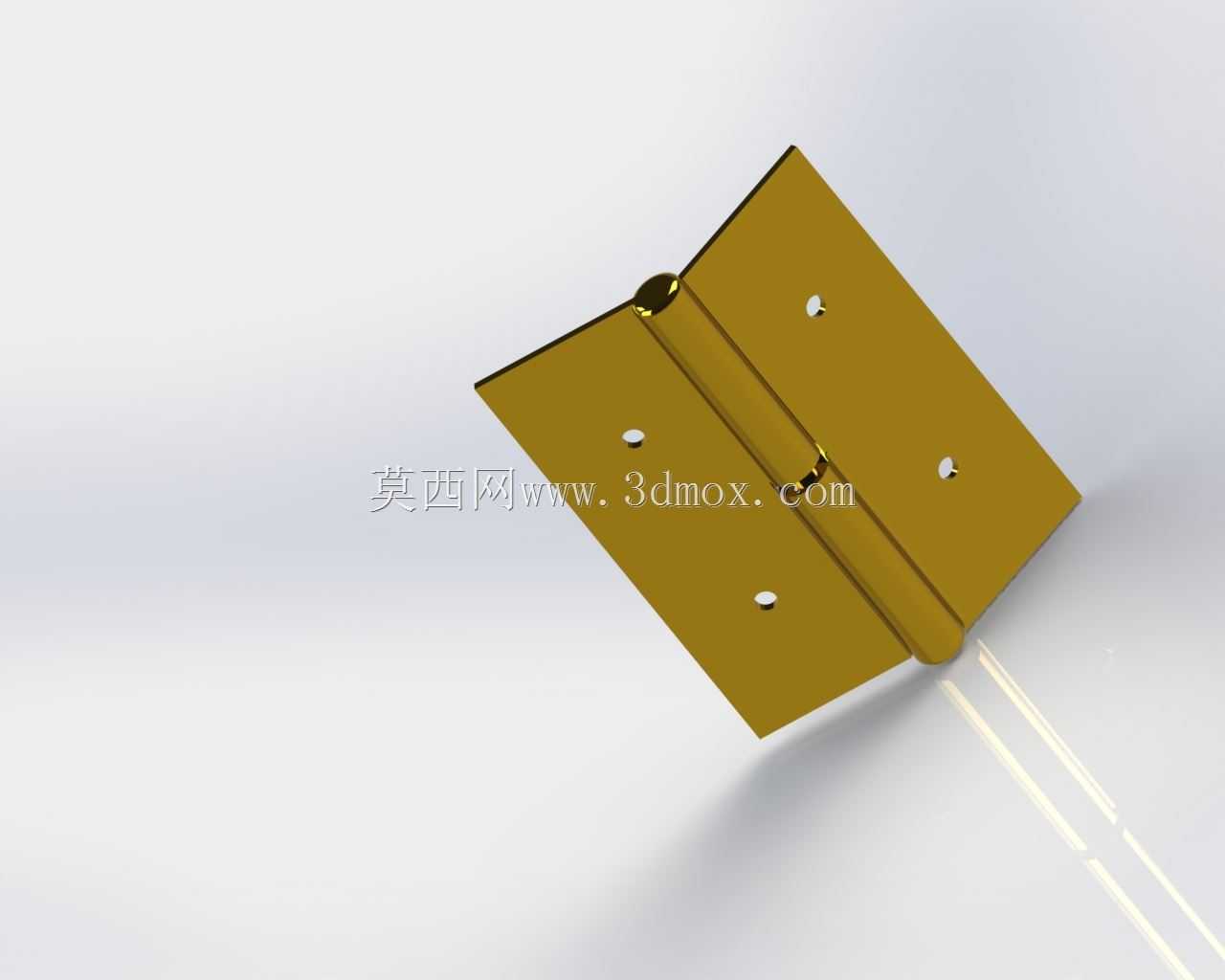

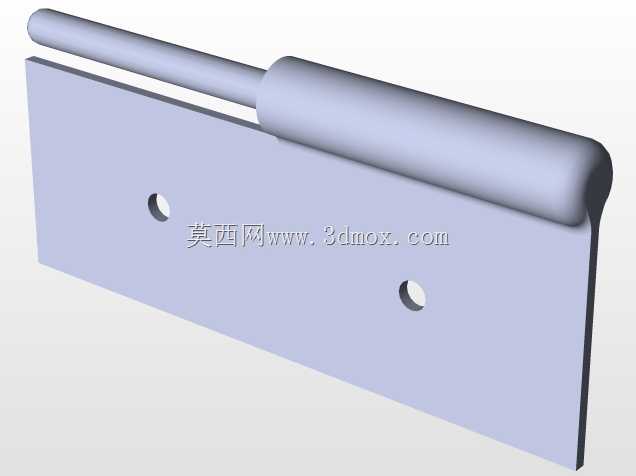

　　设计思路上，这款铰链采用对称式双页片结构，两个页片的卷边部分交替嵌套，中间穿入整根转轴，转轴两端做铆压封边处理，避免转轴在转动过程中从卷边内滑脱，页片的厚度通常在2-2.5mm，冲压成型后卷边部分的圆度公差控制在0.1mm以内，保证转轴穿入后转动顺畅无旷量，安装孔做沉头设计，螺丝锁紧后螺丝头完全沉入页片表面，不会突出页片影响门体与门框的贴合，页片的边角都做了R1左右的圆角处理，避免安装和使用过程中锐角划伤操作人员。

　　实际应用场景里，这类铰链除了民用室内门，也常用在小型工业设备的防护检修门上，比如小型电气控制柜的侧开门、桌面型设备的防护仓门，轻载工况下单扇门配置2-3个该规格铰链，就可以承载10-15kg的门体重量，安装时需要注意同一扇门上的所有铰链转轴必须保持同轴，通常是先预装最上方的铰链，临时固定门扇后再依次预装下方铰链，调整所有页片的贴合度后再逐一拧紧所有安装螺丝，避免出现安装应力导致开关不畅。建模过程中需要重点关注卷边部分的配合间隙，转轴与卷边的配合间隙控制在0.05-0.1mm，既保证转动灵活，又不会出现过大的旷量导致门体下垂，页片上的沉头孔深度要匹配对应螺丝的头高，保证螺丝锁紧后不突出表面，同时还要预留出门扇与门框之间的安装缝隙，通常缝隙控制在2-3mm，避免开关过程中门体与门框出现摩擦干涉。
