大尺寸成型桌面级FDM3D打印机框架结构

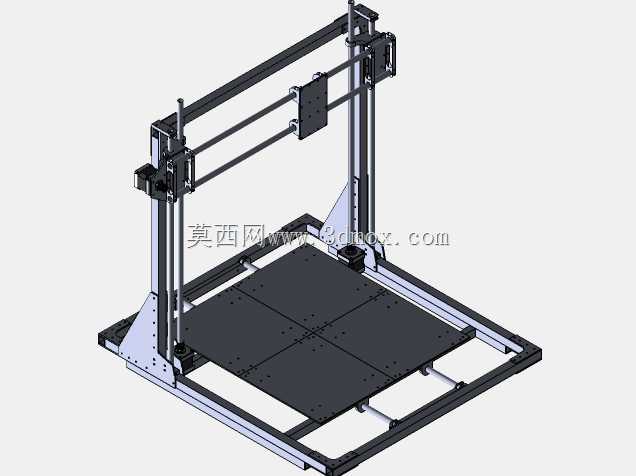

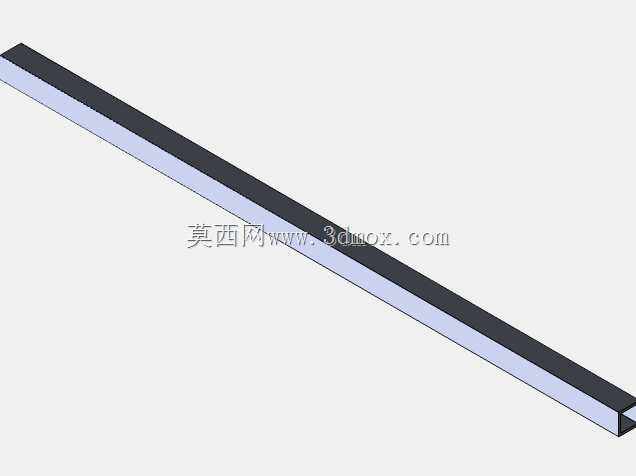

　　在桌面级增材制造设备的实际应用场景中，400mm级成型幅面的设备一直是个人工作室、小型创客空间、院校实训实验室的刚需选型——常规200mm级桌面机无法满足大尺寸工装夹具、创意雕塑分件、教学演示模型的一体成型需求，而工业级大尺寸设备的采购与运维成本又远超这类场景的预算阈值，这类中等幅面的开源结构3D打印机刚好填补了两者之间的应用空白。这套框架结构的设计核心围绕400x400x400mm的立方体成型工作区展开，所有结构件的安装边界都围绕这个核心空间做避让设计，避免运动行程内出现结构干涉。从结构选型来看，整体机架采用标准工业铝型材搭建，这种选型思路完全贴合非工业量产场景的加工与装配逻辑：铝型材自带的T型槽可以兼容标准紧固件，

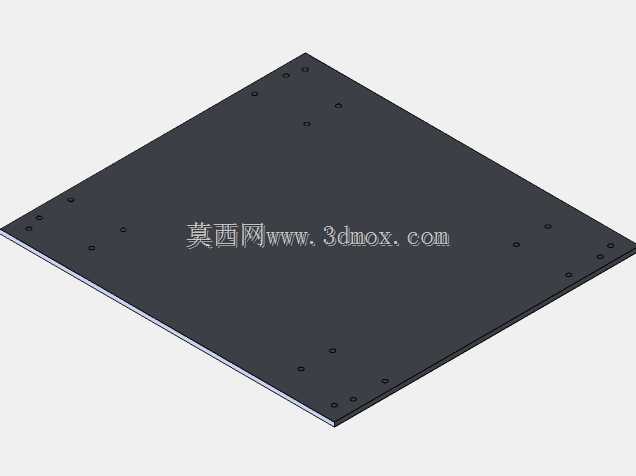

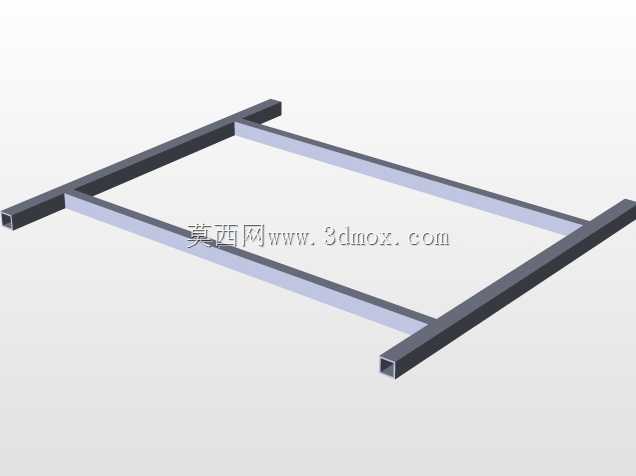

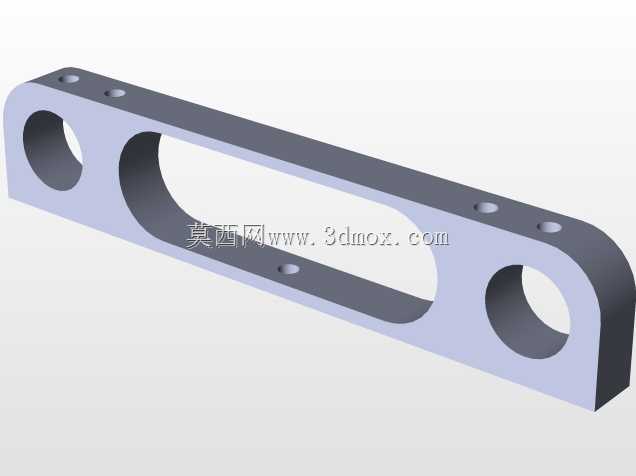

　　不需要做复杂的焊接、铣削加工，普通使用者借助基础五金工具就能完成整机组装，后期如果需要调整结构、拓展功能附件，也可以直接在型材槽位上加装固定件，不需要对原有结构做破坏性改动。底部框架采用双层型材拼接的承托结构，用来固定四块拼接式的打印平台安装板，平台安装板预留了均匀的固定孔位，既可以适配常见的热床玻璃板、弹簧钢平台，也能根据使用需求加装平台调平组件、保温层等附件；底部的三角加强筋件直接连接竖向型材与底部横撑，用来抵消X轴运动组件高速移动时产生的倾覆力矩，避免长期使用后机架出现形变，影响打印精度。X轴运动组件采用双光轴导向的结构，打印头安装板通过直线轴承套在两根平行光轴上，由同步带带动做横向移动，

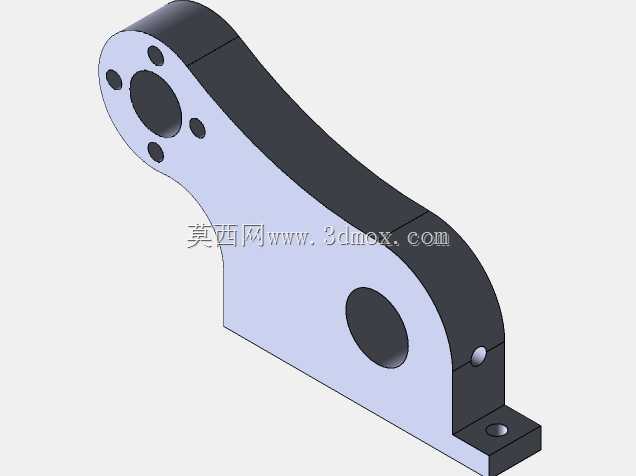

　　这种双光轴的设计相比单光轴结构抗扭转能力更强，在打印大尺寸模型的边缘区域时，打印头不会因为悬臂受力出现位置偏移，能保证整个成型幅面内的打印精度一致性。Y轴运动机构集成在底部框架上，带动整个打印平台做前后方向的移动，传动组件同样采用同步带传动，导轨安装位预留了调整间隙，可以在装配时通过张紧结构调整皮带松紧度，消除传动回程误差。Z轴采用双丝杆双侧驱动的结构，两根竖向丝杆分别布置在X轴框架的左右两端，由同步轴连接保证两侧升降动作同步，避免X轴横梁升降时出现倾斜卡滞，这种双Z轴的设计在400mm级的大行程Z向运动中，能有效避免单丝杆驱动带来的横梁下坠、层纹错位问题，哪怕是连续数百小时的长周期打印作业，也能保证每层的堆叠精度。

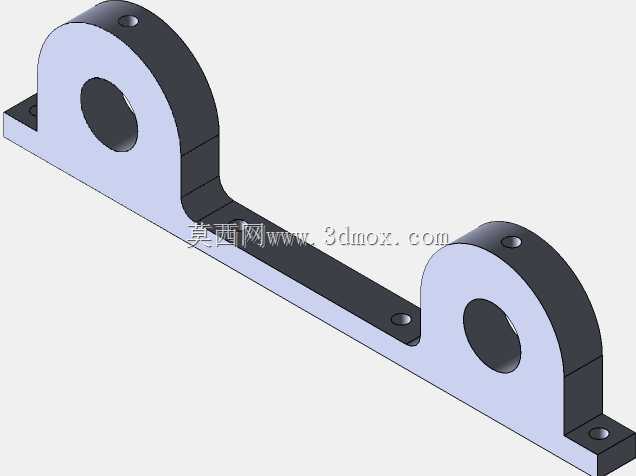

　　整套结构的走线空间都预留了型材槽位的走线路径，电机线缆、加热线缆、传感器线缆都可以隐藏在型材槽内，既避免运动过程中线缆剐蹭打印件，也能让整机外观更整洁。从实际使用的角度看，这套结构的所有安装孔位都做了标准化适配，能兼容市面上绝大多数开源3D打印机的控制板、挤出机组件、热端套件，使用者可以根据自己的预算和使用需求选择对应的配件，不需要对结构做二次改造就能完成整机组装；框架的外围尺寸也控制在常规桌面摆放的合理范围内，不需要额外定制专用工作台，普通的重型工作台就能稳定放置，不会因为设备自重过大出现台面变形。在结构设计的细节上，所有运动部件的安装位都预留了调整余量，比如光轴的固定座采用腰型孔设计，装配时可以微调光轴的平行度，避免直线轴承出现卡滞；同步带的张紧轮采用外置式设计，后期维护时不需要拆解框架就能调整皮带张紧度，降低日常运维的难度。针对大尺寸打印容易出现的平台翘边问题，底部平台的安装结构预留了多点调平的安装位，可以支持最多4点的手动调平或者自动调平传感器安装，保证大尺寸平台的平面度误差控制在合理范围内，避免打印首层出现粘贴不牢、翘曲变形的问题。
