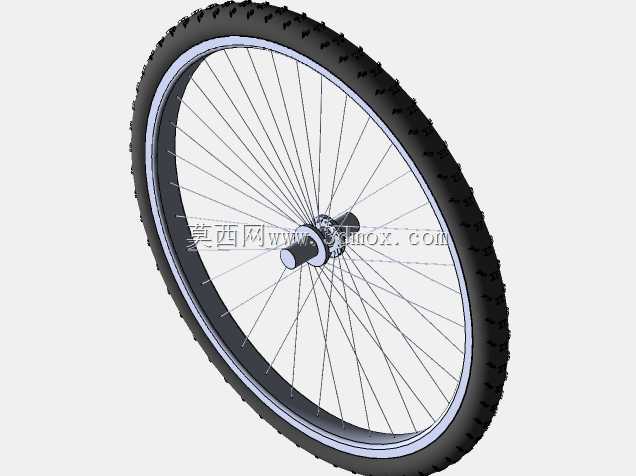

山地自行车辐条式行走轮组结构设计

　　日常通勤、山地越野场景下的自行车行走部件，轮组是直接决定骑行平顺性、载荷承载能力与转向响应精度的核心组件，这套辐条式车轮的结构设计，完全围绕两轮骑行设备的实际受力工况展开。从实际使用场景来看，这类轮组需要同时应对铺装路面的持续滚动摩擦、非铺装路面的碎石冲击、骑行过程中急加减速带来的扭矩传递，还有转向时的侧向载荷，因此在结构排布上做了针对性的匹配。轮组的核心受力传递路径从花鼓部位开始，花鼓作为轮组与前叉/后车架的连接枢纽，中心设置的轴孔需要匹配标准快拆或实心轴的安装尺寸，两端的轴肩位置预留了标准轴承安装位，确保滚动过程中的转动阻力控制在合理区间，花鼓外侧的法兰盘均匀分布辐条安装孔，孔位的角度经过校准，保证每根辐条的受力均匀性，

　　避免单根辐条应力集中导致的断裂问题。辐条采用等直径高强度金属线材，从花鼓法兰盘呈放射状延伸至轮辋，每根辐条端部的条帽可以调整张紧力，通过不同位置辐条的张力匹配，能够将轮辋的径向跳动、端面跳动控制在极小的公差范围内，既保证滚动时的平顺性，也能在轮组受到垂直冲击时，通过辐条的微小弹性形变吸收部分冲击能量，避免刚性结构直接受力出现开裂。轮辋采用双层铝合金截面结构，内侧的凹槽用于卡装外胎的胎边，中间的空腔结构在保证整体结构强度的同时，有效降低了轮组的整体重量，轮辋上对应辐条的位置预留了条帽安装孔，孔位做了沉台处理，避免条帽突出磨损内胎。外层装配的橡胶外胎表面设置了连续的块状防滑花纹，

　　花纹块之间的排水槽可以在湿滑路面行驶时快速排开胎面与路面之间的积水，提升抓地力，外胎内部的空腔用于安装内胎，充气后胎体具备合适的弹性，能够过滤路面传来的微小振动，提升骑行的舒适度。在安装边界的设计上，轮组的整体外径匹配常规26寸山地自行车的安装空间，花鼓的轴长、轴径尺寸完全兼容标准山地车前叉与后车架的开档尺寸，不需要额外改装即可直接替换同规格的原厂轮组，轮组的整体宽度匹配常规山地车外胎的安装间隙，转向过程中不会与前叉、车架后叉发生运动干涉。从设计思路来看，这套轮组没有追求极致的轻量化而牺牲结构强度，而是在重量、强度、维护便利性三者之间做了平衡，辐条的排布方式采用常规的交叉编法，相比直拉编法具备更好的扭矩传递能力，尤其适合急加速、

　　爬坡这类大扭矩输出的骑行场景，日常维护时只需要通过条帽调整辐条张力即可校正轮组的形变，不需要专业的特殊工具，适配普通骑行爱好者的日常维护需求。实际使用中，这类轮组能够承受常规成年骑行者的体重载荷，在经过路面坑洼、减速带这类冲击工况时，轮胎、辐条、轮辋的协同形变能够将冲击载荷逐级分散，避免单点受力过大导致的结构损坏，轮组的转动惯量经过匹配，既不会因为过重导致骑行时加速费力，也不会因为过轻导致下坡高速行驶时的稳定性不足。在结构细节上，花鼓的密封结构能够阻挡骑行过程中泥水、灰尘进入轴承部位，延长轴承的使用寿命，轮辋的边缘做了圆弧过渡处理，避免轮胎拆装时被锐边划伤，外胎的胎边采用加厚设计，降低低胎压行驶时胎边脱离轮辋的风险。
