等径直交T形管路连接接头结构

　　在民用给排水、工业流体输送、暖通空调管路、化工介质传输等诸多涉及管路布设的场景中，管路走向的分流、合流需求几乎无处不在，这类等径直交T形接头就是应对垂直方向管路交汇最常用的连接件之一。不同于异径三通用于不同管径管路的转接，这款接头三个连接端口的内径、外径尺寸完全一致，适合同公称通径的管路在垂直方向实现90度交汇，既可以将单路输入的流体均匀拆分到两个垂直方向的输出支路，也可以将两个垂直方向支路的流体汇总到单路主管路中完成合流输送。

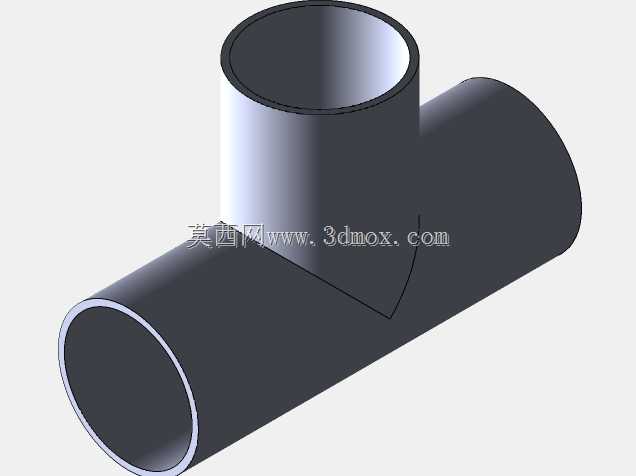

　　从结构设计逻辑来看，这款接头采用等径直交的相贯线融合结构，主管为直通式圆管结构，支管垂直于主管轴线方向在主管侧壁中部交汇，相贯线位置做了平滑的圆弧过渡处理，没有突兀的直角棱边，一方面能降低流体在交汇位置的局部阻力，减少介质流经时的压损，避免直角结构带来的湍流、涡旋问题，降低输送过程中的能耗与管路振动；另一方面平滑的过渡结构也能避免应力集中，在管路承受内压、外部安装载荷或者温度变形带来的附加应力时，相贯线位置不会因为应力集中出现开裂、渗漏等失效问题，提升长期使用的结构可靠性。

　　接头整体采用等壁厚设计，三个端口的管壁厚度保持一致，端口位置预留了标准的管路对接余量，既可以适配焊接式连接，直接与同规格金属管路完成对接焊，也可以在端口加工外螺纹或者配套快装接头，适配螺纹连接、卡箍连接等不同的管路安装形式。安装过程中需要注意，主管的两个端口保持同轴度偏差在允许范围内，支管轴线与主管轴线的垂直度偏差需要控制在管路安装的公差要求内，避免对接时出现强制组对带来的附加装配应力，影响后续管路的密封性能与结构强度。

　　在实际布设场景中，这类T形接头的安装位置需要预留足够的操作空间，尤其是支管方向要预留管路连接、后期维护的操作余量，避免因为周边设备、结构件的干涉导致安装无法完成，或者后期检修时无法拆卸更换。不同于带调节功能的阀类管件，这款接头本身没有运动部件，仅作为流体通道的结构连接件，因此内部流道完全贯通，没有节流、截流的结构，介质可以在三个端口之间顺畅流通，对于洁净度要求较高的输送场景，内壁的平滑过渡也不容易残留介质，降低管路内部积污、堵塞的风险。

　　从建模逻辑上，这类接头的三维建模首先需要确定主管、支管的公称通径与壁厚参数，先绘制主管的拉伸实体，再在垂直于主管轴线的基准面上绘制支管的截面轮廓，拉伸到主管外表面后，对两个实体进行布尔合并，之后对相贯线位置做等半径的圆角过渡处理，最后对三个端口的端面做平整处理，保证对接面的平面度符合安装要求。建模过程中需要重点校验相贯线位置的壁厚均匀性，避免因为圆角处理导致局部壁厚过薄，影响承压能力；同时要保证三个端口的圆柱面同轴度、垂直度形位公差符合管路连接件的通用标准，避免实际生产加工后出现无法对接的问题。

　　在不同的应用场景中，这类接头可以根据输送介质的特性匹配不同的加工材质，输送普通水介质可以采用普通碳钢或者PVC材质，输送腐蚀性化工介质则可以采用不锈钢或者工程塑料材质，不管采用哪种材质，其核心的等径直交结构、相贯线平滑过渡的设计逻辑都是一致的，核心目标都是在实现管路垂直交汇功能的前提下，尽可能降低流阻、提升结构强度、减少失效风险。在管路系统的应力分析中，这类T形接头位置往往是管路应力校核的重点位置，因为管路温度变化带来的热胀冷缩、设备运行带来的管路振动，都会在交汇位置产生附加应力，因此设计时除了保证接头本身的结构强度，往往还会在接头附近的管路上配套设置管架、支吊架或者柔性补偿结构，分散接头位置承受的载荷，延长整个管路系统的使用寿命。
