NEMA17规格42型步进电机结构设计

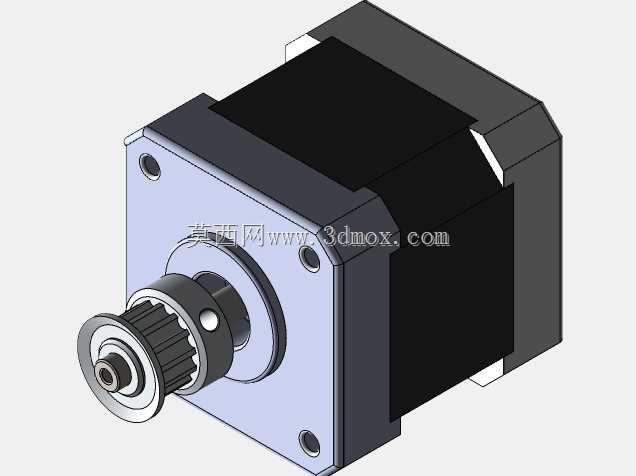

　　在桌面级自动化设备、小型数控加工装置、3D打印传动系统、小型机械臂关节驱动这类对安装空间有严格限制的场景里，NEMA17规格的步进电机一直是应用占比极高的动力元件，这类电机的面板安装尺寸固定为43.2mm×43.2mm，也就是行业内常说的42系列步进电机，适配绝大多数标准型材安装位，不需要额外做转接板定制，能大幅缩短设备的结构设计周期。从结构设计的角度看，这款电机的主体采用方形叠片定子外壳，外壳边角做了小尺寸切边处理，既能够减少装配时的边角磕碰风险，也能在密集排布多台电机的场景下留出微小的散热间隙，避免相邻电机外壳直接贴合导致热量堆积。输出轴端的安装法兰采用统一的孔位布局，四个安装孔分布在法兰面板的四角位置，

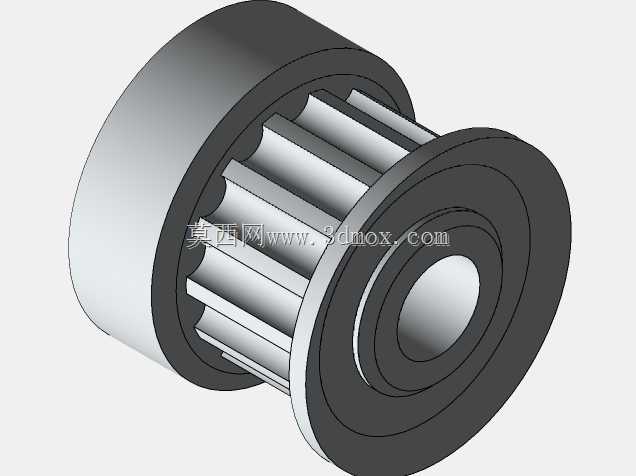

　　孔位间距严格匹配NEMA17标准的公差要求，不管是用在同步带传动的直线运动模组上，还是直接连接行星减速箱做低速大扭矩输出，都能保证安装同轴度，减少传动过程中的径向跳动。输出轴端配套的同步带轮是针对小负载传动场景做的适配设计，带轮的齿形匹配常规的GT2同步带规格，在桌面级设备的短距离传动场景里，不需要额外做带轮的二次选型替换，就能直接搭建X/Y/Z轴的直线传动结构，带轮侧面的紧定螺钉孔位做了沉台处理，紧定螺丝锁紧后不会突出带轮外圆，避免运动过程中剐蹭到周边的传感器或者线束。设计过程中需要重点考虑的是电机本体的安装边界，电机主体的轴向总长度要和额定扭矩参数匹配，这款短机身的42步进电机，轴向尺寸控制在40mm级别，

　　适合安装在设备内部空间局促的位置，比如小型雕刻机的Z轴驱动位、桌面点胶机的摆角驱动位，不会因为电机长度过长和设备的其他运动部件产生运动干涉。定子部分的叠片结构采用均匀的冲片叠压设计，外壳表面做了哑光喷塑处理，既能够提升叠片之间的绝缘性能，也能在车间多尘的使用环境下减少灰尘在电机外壳的附着，日常维护只需要用干燥压缩空气吹扫就能完成表面清洁。电机的出线端设置在机身尾部的侧面位置，出线方向和安装法兰平面平行，在做设备布线的时候，线束可以顺着电机外壳的侧面走线，用扎带固定在相邻的铝型材槽内，不会因为线束弯折半径过小导致线芯断裂，也不会让线束突出到电机的运动包络范围内。从实际使用的功能特性来看，这类开环步进电机不需要额外的编码器反馈，

　　搭配常规的步进驱动器就能实现精准的角位移控制，每转的脉冲数可以通过驱动器细分调整，在低速运行场景下的扭矩输出足够应对小型设备的负载需求，不会像普通直流电机那样出现低速抖动的问题。设计建模的时候，要注意把电机的所有安装基准面做统一的公差约束，法兰面的平面度、输出轴的同轴度、安装孔的位置度都要在模型里标注清楚，方便后续出工程图的时候直接调用形位公差，避免加工出来的安装板和电机不匹配。另外，输出轴的轴径尺寸、轴伸长度也要严格按照行业通用规格做建模，这样用户拿到模型之后，可以直接搭配市面上的标准联轴器、同步轮、行星减速箱做装配，不需要再反复核对尺寸参数。在做设备整体结构布局的时候，要给电机尾部留出至少10mm的散热空间，不要把电机尾部直接贴在设备的钣金封板上，不然长时间运行的热量没法及时散出，会导致电机扭矩下降，严重的时候还会出现丢步的问题。这款模型的结构还原度覆盖了电机的外部所有装配特征，包括法兰面的定位凸台、外壳的切边结构、输出轴的键槽特征、同步带轮的齿形细节，在做整机装配干涉检查的时候，可以直接调用这个模型放到装配体里，不需要再简化电机外形，能有效提升结构设计的效率，避免因为模型简化不到位导致实际装配的时候出现零件干涉的问题。对于刚接触小型自动化设备设计的工程师来说，这类标准件的精准模型可以减少很多重复建模的工作量，把更多精力放在传动结构的优化和负载匹配计算上，不需要花时间去测绘电机的各个安装尺寸。
