带开口销定位的同轴圆柱插接连接件

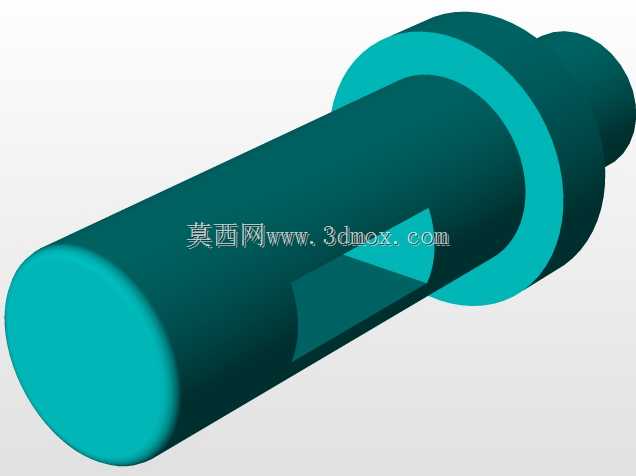

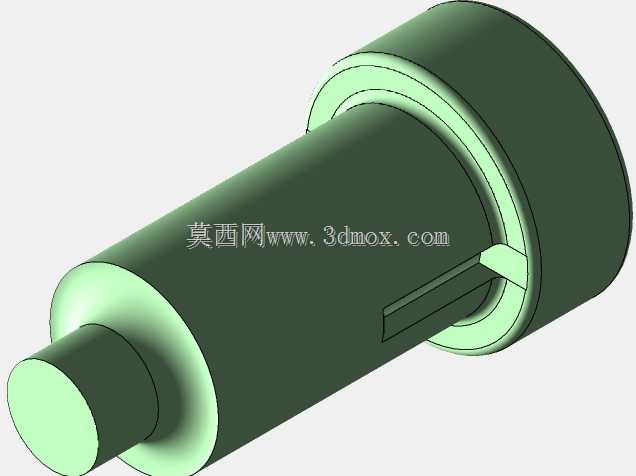

　　这类带径向开口销定位的同轴插接结构，在低压电气柜内部线束接驳、小型气动回路快插工位、台式实验设备的模块快速拆装场景中应用十分广泛，区别于常规过盈配合的插接结构，它不需要额外的螺纹锁紧或者卡簧压装工序，现场装配时只需要对准同轴导向段推入，再穿入配套的开口销完成周向与轴向的双向限位，整个装配过程不需要专用工装，单人徒手即可完成，后期维护拆解也只需要拔出开口销就能分离两个对接部件，非常适合需要频繁拆装更换功能模块的设备工位。从结构设计逻辑来看，整个零件采用阶梯同轴圆柱的布局，大直径端作为插接承托的法兰基准面，对接时该端面会与适配插座的安装端面完全贴合，承担轴向的限位支撑，避免插接到位后出现轴向窜动；中间段是核心的插接配合段，

　　直径尺寸与适配插座的内孔采用基孔制间隙配合，配合公差控制在H7/h6区间，既保证插接时的顺畅度，不会因为加工公差出现卡滞，又能控制径向的配合间隙，避免对接后出现径向晃动影响连接稳定性；最外侧的小直径段是插入导向段，端部做了小角度的倒角处理，插接时不需要完全精准对位，顺着倒角就能滑入插座内孔，降低现场装配的对位难度，哪怕是视线受限的设备内部暗装工位，也能快速完成插接操作。径向开设的开口销槽位置经过反复校核，槽的中心距离大直径法兰端面的尺寸，刚好对应适配插座上的销孔位置，当插接件推到法兰端面与插座端面贴合时，销槽会与插座的销孔完全同轴对齐，此时穿入开口销后，销体同时穿过插座的销孔和插接件的销槽，既能限制插接件从插座中轴向脱出，又能限制插接件在插座内发生周向转动，避免对接的线束或者管路因为部件转动出现拉扯破损的问题。在安装边界的控制上，大直径法兰段的外径比中间插接段大出固定数值，安装时法兰端面完全贴靠插座安装面后，整个插接件的外露长度是固定值，不会因为装配力度的大小出现插入深度不一致的问题，能保证所有同批次装配的工位连接状态统一，不会出现个别工位插入过深顶坏插座内部结构、或者插入过浅导致接触不良的情况。开口销槽的宽度尺寸匹配常用的标准开口销规格，槽的深度贯穿整个插接段的径向，穿销时不需要刻意调整角度，只要对准销孔就能顺利穿入，开口销尾部掰开后，会贴靠在插座的外侧端面，不会额外占用过多的径向安装空间，哪怕是排布密集的多组插接工位，

　　相邻的两个连接件之间也不会因为开口销的存在出现干涉。这类结构在设计时特意规避了复杂的异形曲面，所有特征都是回转体加单一径向槽，不管是采用圆钢车削加工，还是采用冷镦工艺批量成型，加工难度都很低，加工过程中不需要复杂的工装夹具，普通的数控车床就能完成所有回转特征的加工，后续只需要一道铣槽工序就能完成整个零件的加工，量产时的成本控制优势十分明显，而且零件没有薄弱的薄壁或者细爪结构，日常搬运、装配过程中不容易出现磕碰变形，存储和运输的要求也很低。实际应用中，这类插接件常用来做电气回路的接插件基体、气动管路的快速插头基体，部分小型机械设备的操纵杆连接工位也会采用这类结构，相比螺纹连接的结构，它不会因为设备运行的振动出现松脱，

　　相比卡簧连接的结构，它不需要额外的卡簧钳工装，拆解和装配的效率更高，尤其是在设备售后维护场景中，维修人员不需要携带专用工具，只要一个尖嘴钳拔出开口销就能更换损坏的部件，能大幅缩短现场维修的停机时间。设计过程中也充分考虑了加工误差的补偿，导向段的倒角长度足够覆盖常规的加工公差偏移，配合段的长度预留了足够的安全余量，哪怕插接段的加工长度出现小范围的负偏差，也能保证插接到位后配合面有足够的接触面积，不会因为接触面积过小导致接触电阻过大或者配合强度不足的问题；开口销槽的长度方向也预留了一定的余量，就算销孔的位置出现小范围的轴向偏移，开口销也能顺利穿入，不会出现因为加工误差导致零件无法装配的问题，大幅提升了零件的良品率和适配性。
