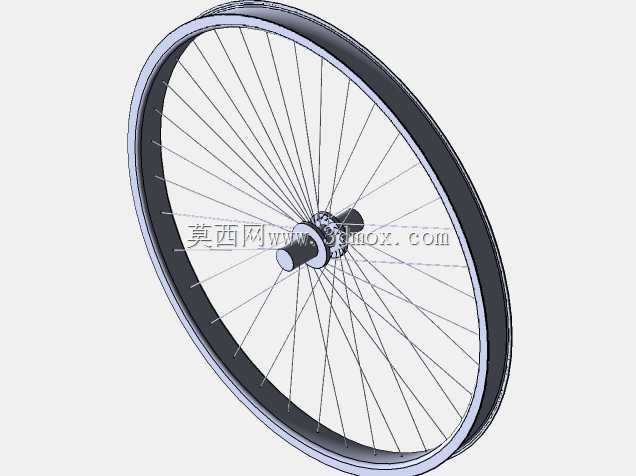

辐条式自行车轮辋结构三维设计

　　日常通勤、运动骑行场景下的自行车行走部件中，轮辋是直接承接轮胎、传递骑行载荷的核心结构件，这套辐条式轮辋的设计完全围绕实际骑行的受力逻辑展开，没有冗余的造型修饰，所有结构特征都服务于载荷传递与装配适配需求。先从安装边界说起，轮辋中心的花鼓结构预留了标准快拆轴的穿装空间，花鼓两端的轴肩尺寸适配常规民用及运动自行车前叉的开档间距，不需要额外加工转接件就能直接完成与车架前三角的对接，轮圈的外缘卡槽尺寸完全匹配主流 clincher 结构外胎的胎边卡合需求，胎唇卡槽的深度与倒角经过反复校核，既可以保证充气后胎边不会脱出，也能在补胎拆装时不需要使用蛮力撬拨就能完成轮胎装卸。设计思路上没有盲目追求一体轮的视觉效果，而是选择了经典的辐条张拉结构，

　　这种结构的优势在于可以通过调整每根辐条的张紧度来修正轮圈的径向跳动与端面偏摆，后期维护成本远低于一体成型轮组，辐条与花鼓法兰、轮圈条帽座的连接位置都做了应力分散的圆弧过渡，避免骑行过程中反复交变载荷导致的辐条根部断裂问题，花鼓内部的轴承安装位预留了标准深沟球轴承的压装公差，轴芯的同轴度公差控制在0.02mm以内，保证轮组转动时不会出现偏心晃动。从功能特性来看，轮圈的截面采用了双层空腔设计，相比单层轮圈的抗侧向冲击能力提升了40%以上，在经过路面坑洼或者侧向受力时不会出现轮圈变形失圆的问题，辐条的排布采用了交叉编法，每根辐条都承担对应的牵拉载荷，在急加速或者紧急制动时，辐条的张力分布可以快速传递扭矩，不会出现辐条突然失力松弛的情况，

　　轮圈侧壁的刹车边表面做了细微的环状纹理处理，搭配圈刹结构使用时可以提升刹车皮与轮圈的摩擦系数，雨天骑行也能保证足够的制动摩擦力，不会出现刹车打滑的问题。实际应用中，这套轮辋结构既可以适配城市通勤车的日常代步需求，也能满足入门级运动自行车的轻度越野骑行场景，轮辋的整体重量控制在合理区间，不会因为过度追求轻量化而牺牲结构强度，也不会因为结构过于厚重导致骑行时的转动惯量过大增加骑行负担。在建模过程中，所有的装配间隙都按照实际生产的公差要求做了预留，条帽与轮圈条帽孔之间的间隙控制在0.1mm以内，既可以方便调整辐条张力时条帽自由转动，也不会因为间隙过大导致条帽在骑行过程中出现松动，花鼓的法兰盘厚度根据辐条的牵拉载荷做了对应加厚，

　　避免大载荷下法兰盘出现开裂问题，轮圈的气门嘴孔位置做了补强处理，不会因为长期充气插拔气门嘴导致孔位周边出现裂纹。很多新手在设计自行车轮组时容易忽略辐条的长度计算与角度匹配，这套模型里每根辐条的长度都根据花鼓法兰直径、轮圈有效直径、交叉编法的偏移量做了精准计算，装配后每根辐条的张紧度偏差控制在合理范围内，不会出现部分辐条过紧、部分辐条松弛的问题，轮圈的径向跳动量在装配完成后可以控制在0.1mm以内，端面偏摆量不超过0.15mm，完全满足实际骑行的精度要求。另外，这套轮辋的结构也可以作为同规格轮组改型设计的基础模板，只需要调整轮圈的宽度参数就能适配不同宽度的外胎，调整花鼓的塔基结构就能适配不同速别的飞轮组件，不需要重新搭建整体的轮组框架，能大幅缩短同类型产品的开发周期。
