创意长叉巡航摩托概念结构设计

　　这款概念化两轮骑行载具的设计，最初的构思出发点是打破常规巡航摩托的比例框架，在保留美式巡航车低坐姿、长轴距骑行特性的基础上，刻意拉长前叉的延伸长度，形成极具视觉冲击力的前倾姿态，同时兼顾结构受力的合理性，避免外观设计脱离工程实际。从结构布局来看，整车采用V型双缸动力单元作为核心承载基准，发动机本体直接作为车架的一部分连接前后受力结构，省去了冗余的车架补强管件，既降低了整体整备质量，也让动力单元的金属质感直接外露，契合定制改装车型的裸露机械美学。前叉部分采用大直径无缝钢管焊接成型，上下联板的安装角度经过反复校核，确保加长后的前叉在满载骑行状态下，转向轴线的后倾角仍处于合理区间，不会出现转向过于沉重或者高速行驶摆头的问题，

　　前叉与前轮的连接点位置经过多轮调整，在拉长视觉比例的同时，将前轮的载荷分配控制在整车总载荷的35%左右，避免转向轴载荷过大影响操控灵活性。车轮部分前轮采用大直径宽幅铝合金轮毂，辐条为一体化切削成型结构，刹车盘采用浮动式双盘设计，卡钳安装座直接焊接在前叉下端的补强凸台上，安装边界预留了足够的刹车盘跳动间隙，即使在长距离制动产生热形变的状态下，也不会出现卡钳蹭盘的问题；后轮采用小直径厚胎设计，轮毂与后摇臂的连接轴采用大直径空心轴结构，既保证了扭转强度，也为后轮传动链轮的安装预留了足够的同轴度调整空间。底盘部分的最低离地间隙控制在120mm左右，刚好满足城市铺装路面的通行需求，不会因为过低的底盘在过减速带或者路面起伏时出现磕碰，

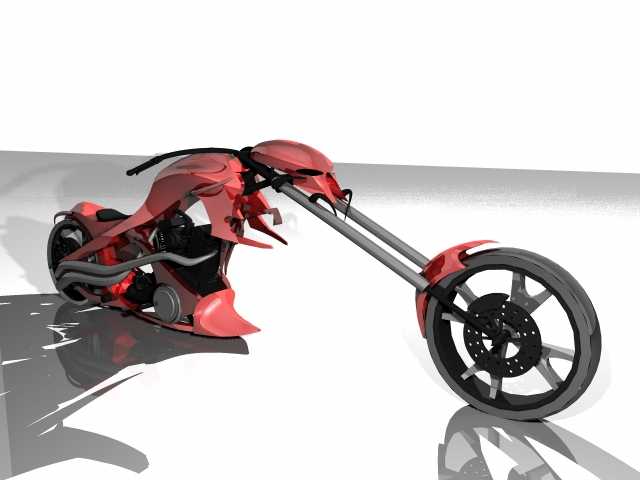

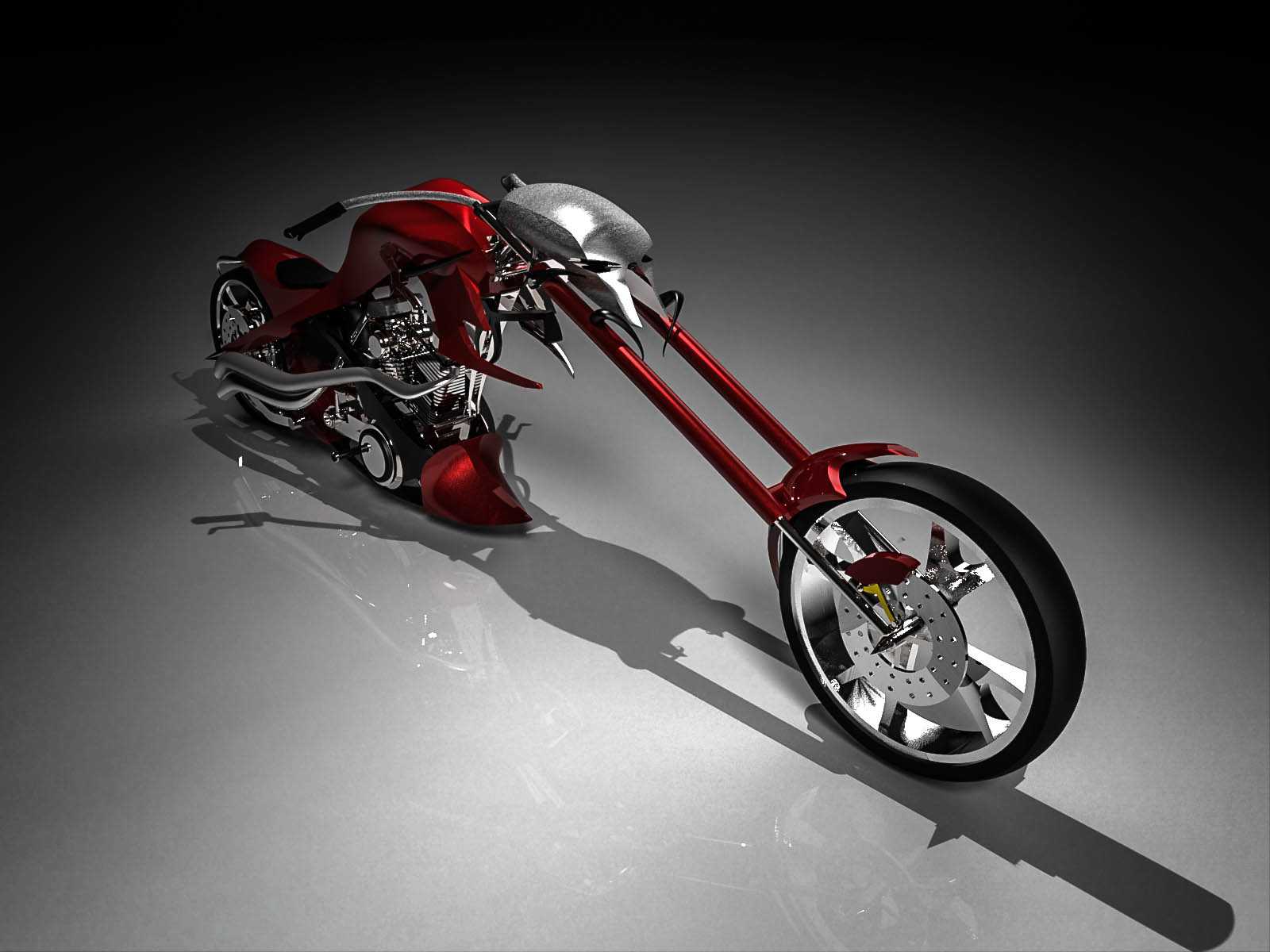

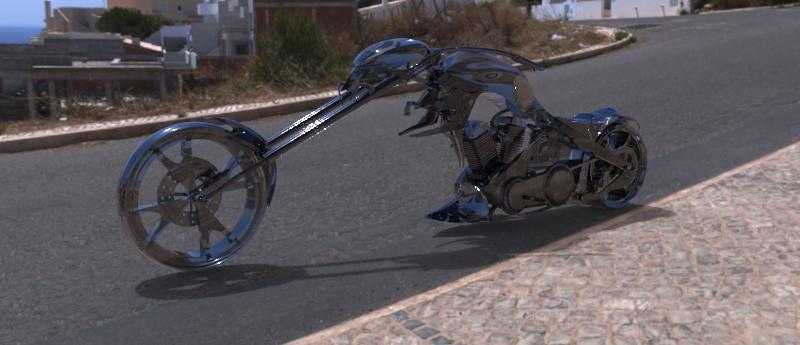

　　排气系统采用不等长头段连接单侧底置消音器，管路走向紧贴车架下沿，通过焊接吊耳与车架固定，安装位置避开了骑行时腿部的活动区域，同时消音器的外壳与周边塑料覆盖件预留了足够的隔热间隙，避免长时间行驶后的高温烫损外观件。油箱部分采用流线型水滴造型，安装位置位于车架上管的上方，与座椅的衔接处做了平滑过渡，座椅采用低位一体式设计，骑行时的坐姿重心靠后，配合加长前叉的前倾角度，在高速巡航时能够形成稳定的气动姿态，减少正面迎风的阻力。整车的焊接结构全部采用二氧化碳气体保护焊工艺，焊缝位置全部做了打磨抛光处理，外露的金属部件根据功能不同做了差异化表面处理，发动机外壳采用镀铬抛光处理，车架与前叉主体采用金属红烤漆覆盖，

　　油箱上部的装饰盖采用哑光金属银质感处理，不同材质的表面处理形成了强烈的视觉层次。从实际应用场景来看，这款结构设计主要面向定制摩托改装、创意载具展示、影视道具制作等领域，所有的安装接口都遵循通用摩托的尺寸规范，动力单元、传动系统、制动部件都可以直接采用市售量产车型的通用配件，不需要单独开模定制特殊规格零件，在实现夸张外观效果的同时，控制了整体的制作成本，也降低了后期维护的配件获取难度。设计过程中对整车的转向限位做了专门的结构设计，左右转向的最大角度控制在32度，确保加长前叉在满打方向的状态下，不会与油箱或者车架前部发生磕碰，转向限位块采用橡胶缓冲结构，避免转向打满时的金属碰撞异响。后悬挂部分采用隐藏式单筒减震结构，安装位置位于座椅下方，减震器的上下安装点分别连接车架后段与后摇臂，减震行程设定为80mm，能够过滤铺装路面的大部分细碎颠簸，同时在过弯时提供足够的侧向支撑，避免侧倾过大出现磨脚踏的问题。整车的所有线束走向都设计在车架钢管的内部空腔中，外部没有明线外露，既提升了外观的整洁度，也避免了线束长期暴露在外出现老化破损的问题，线束的接插件全部采用防水型接插件，满足雨天骑行的使用需求。
